6 www.kalibrcompany.ru

- вынуть (при замене) использованные лезвия, дождавшись их полного осты-

вания;

- совместив нижние крепёжные отверстия двух неподвижных лезвий (рис.1

поз.2 и 3) наживить винтовое соединение;

- вставить между неподвижными лезвиями нижнее подвижное (рис.1 поз.1)

и совместить крепёжные отверстия лезвий с верхним отверстием корпуса ре-

дуктора (рис.1 поз.9);

- соединить лезвия винтом, закрепить оба винтовых соединения, не прикла-

дывая излишней силы затяжки.

6.2 При работе ножницами необходимо выполнять все требования раздела

5 настоящего руководства.

6.3 Каждый раз перед использованием следует проверять затяжку болтов и

гаек системы подачи воздуха. Перед техническим обслуживанием или ремон-

том, ножницы должны быть отключены от компрессора (сети подачи воздуха).

Несоблюдение мер предосторожности может привести к травмированию и тя-

жёлым последствиям.

6.4 Перед соединением шланга для подачи воздуха с ножницами, его не-

обходимо предварительно продуть. Добавьте 4 - 5 капель масла в воздушное

входное отверстие (рис.1 поз.8) ножниц для смазки внутренних механизмов.

6.5 Подключение инструмента.

Ножницы должны подсоединяться к системе подачи сжатого воздуха, со-

стоящей из компонентов, указанных на рис.2

Данные ножницы предназначены для работы с чистым, сухим воздухом. По-

скольку сжатый воздух может содержать влагу и посторонние примеси, приво-

дящие к ржавлению и преждевременному износу инструмента, а также ухудше-

нию качества работы. Рекомендуется использовать в воздушной линии фильтры

(влаго/маслоотделитель), которые устанавливаются как можно ближе к инстру-

менту.

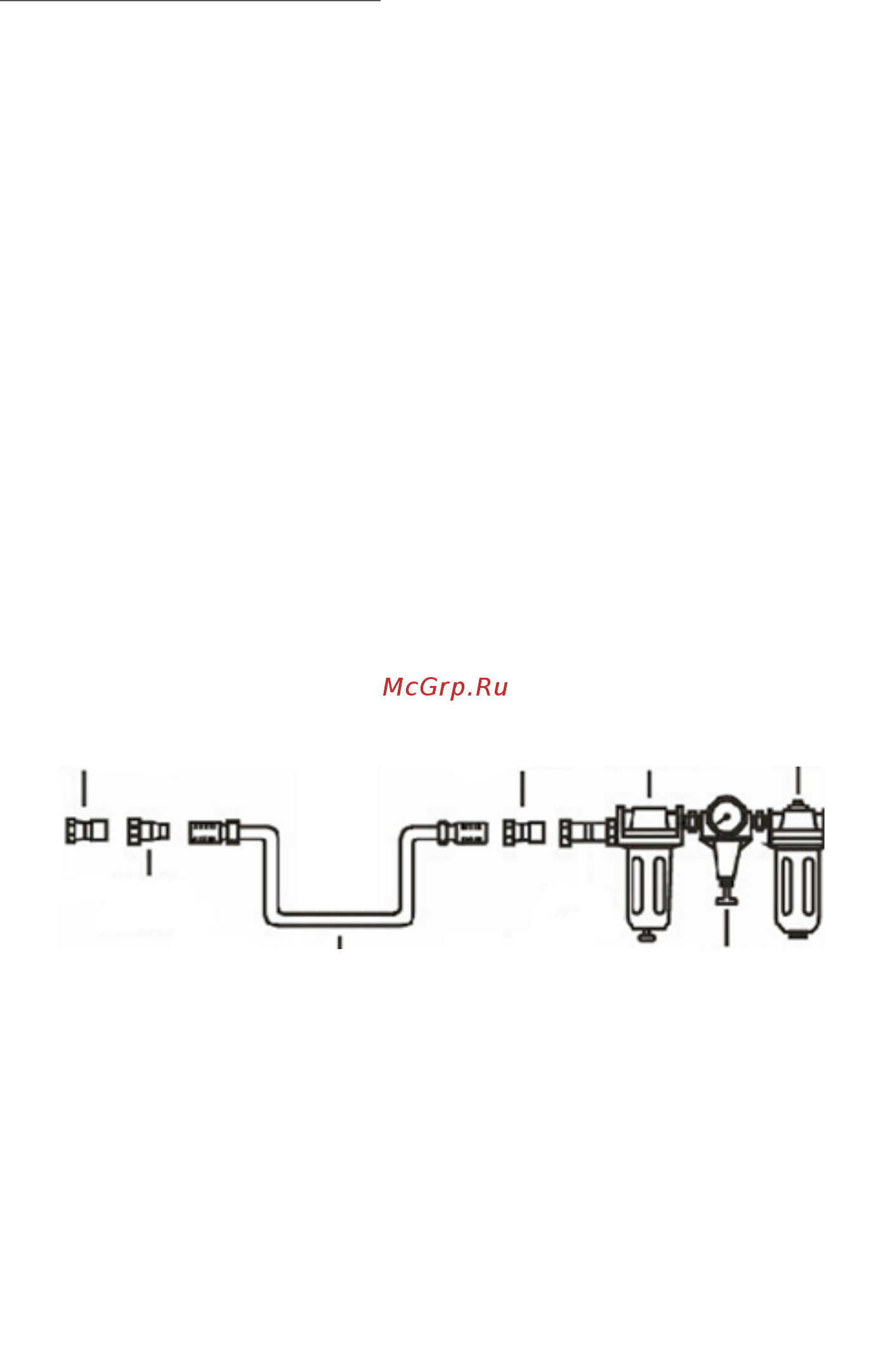

рис. 2

А - ножницы

В - источник воздуха

1 - штуцер (1/4''); 2 - переходник шланга; 3 - шланг; 4 - переходник шланга;

5 - маслоотделитель; 6 - манометр; 7 - влагоотделитель.
