Калибр ЭТФ-500П Сборочный чертёж онлайн

Калибр ЭТФ-500П Сборочный чертёж онлайн

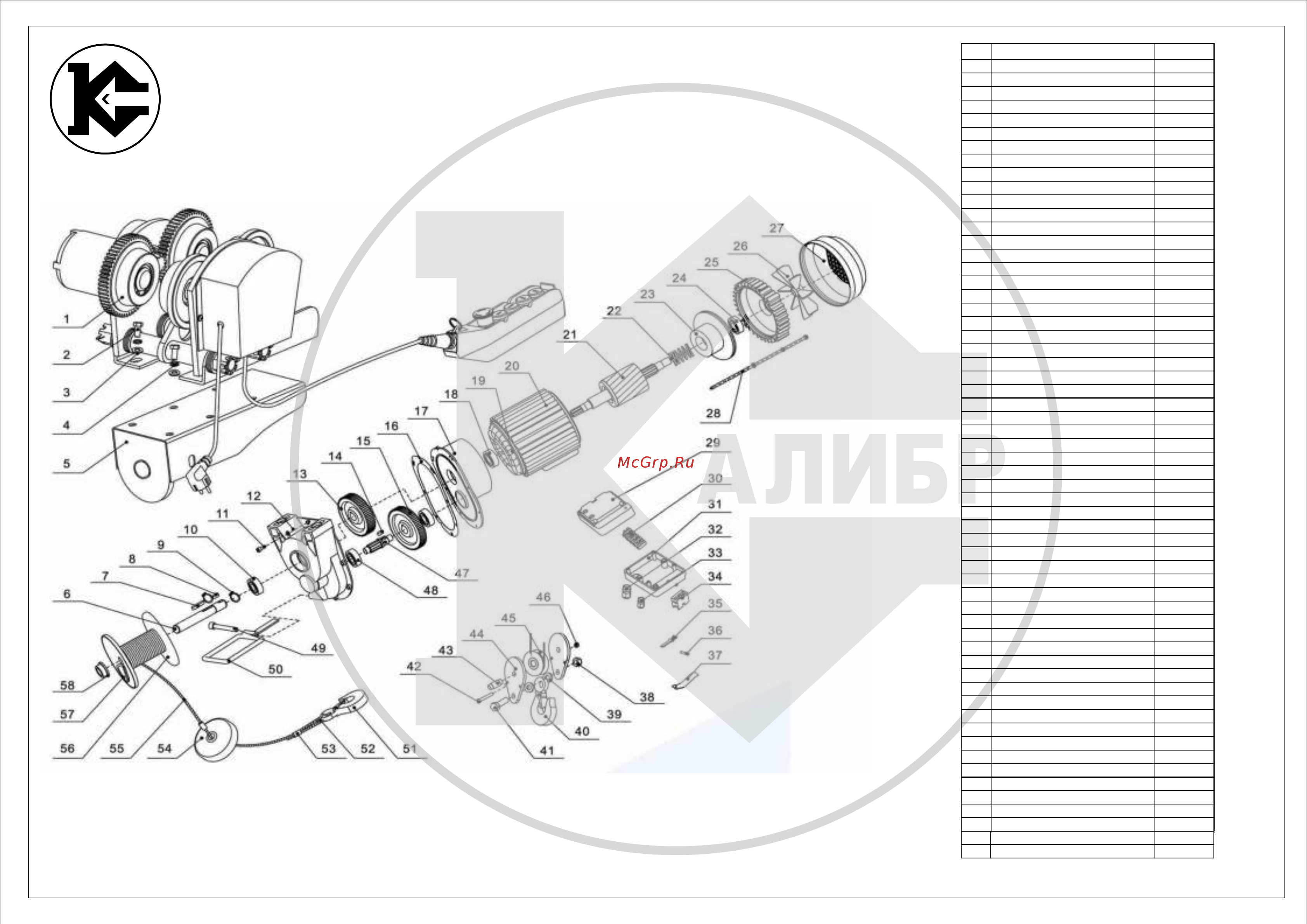

АЛИБР
ЭТФ - 500П
(Общий вид)
Поз. Наименование Артикул
1 Каретка в сборе ЭТФ500П.01
2 Болт М10×30 ЭТФ500П.02
3 Шайба 10 ЭТФ500П.03
4 Шайба пружинная 10 ЭТФ500П.04
5 Основание ЭТФ500П.05
6 Ось барабана У00887
7 Шпонка призматическая 5×5×12 У02744
8 Шпонка призматическая 5×5×12 У02744
9 Кольцо стопорное 17 (нар.) У01897
10 Подшипник 6203 У00003
11 Болт М5×16 внутр. шестигр. ЭТФ500П.11
12 Корпус редуктора У00659
13 Шестерня Z=68 У02745
14 Шпонка призматическая 5×5×12 У02744
15 Шестерня Z=71 У00670
16 Прокладка ЭТФ500П.16
17 Крышка редуктора У00867
18 Подшипник 6202 У00023
19 Статор ЭТФ500П.19
20 Кожух статора ЭТФ500П.20
19+20 Статор в сборе У02743
21 Якорь У02747
22 Пружина тормоза У00667
23 Муфта тормоза У00663
24 Подшипник 6202 У00023
25 Фланец двигателя задний У00669
26 Крыльчатка У00660
27 Крышка вентилятора У00661
28 Болт М5×175 ЭТФ500П.28
29 Коробка ограничителя подъёма У00658
30 Колодка клеммная У02749
31 Крышка коробки огр. Подъёма У00662
32 Сальник кабельный ЭТФ500П.32
33 Сальник кабельный ЭТФ500П.33
34 Выключатель концевой IEC 947-5-1 У00657
35 Пластина нажимная ЭТФ500П.35
36 Ось пластины нажимной ЭТФ500П.36
37 Пружина плоская У00666
38 Гайка самоконтрящаяся М10 ЭТФ500П.38
39 Шайба 10 ЭТФ500П.39
40 Крюк ЭТФ500П.40
41 Болт М10×30 ЭТФ500П.41
42 Болт М5×30 ЭТФ500П.42
43 Ось блока У02748
44 Щека блока ЭТФ500П.44
45 Блок ЭТФ500П.45
46 Гайка самоконтрящаяся М5 ЭТФ500П.46
47 Вал-шестерня Z=11 У02746
48 Подшипник 6200 у00024
49 Болт М8×35 внутр. шестигр. ЭТФ500П.49
50 Рычаг ограничителя подъёма У00868
51 Крюк ЭТФ500П.51
52 Коуш ЭТФ500П.52
53 Трубка зажимная ЭТФ500П.53
54 Бобышка нажимная ЭТФ500П.54
55 Трос ЭТФ500П.55
56 Барабан ЭТФ500П.56
57 Клин ЭТФ500П.57
58 Втулка ЭТФ500П.58
