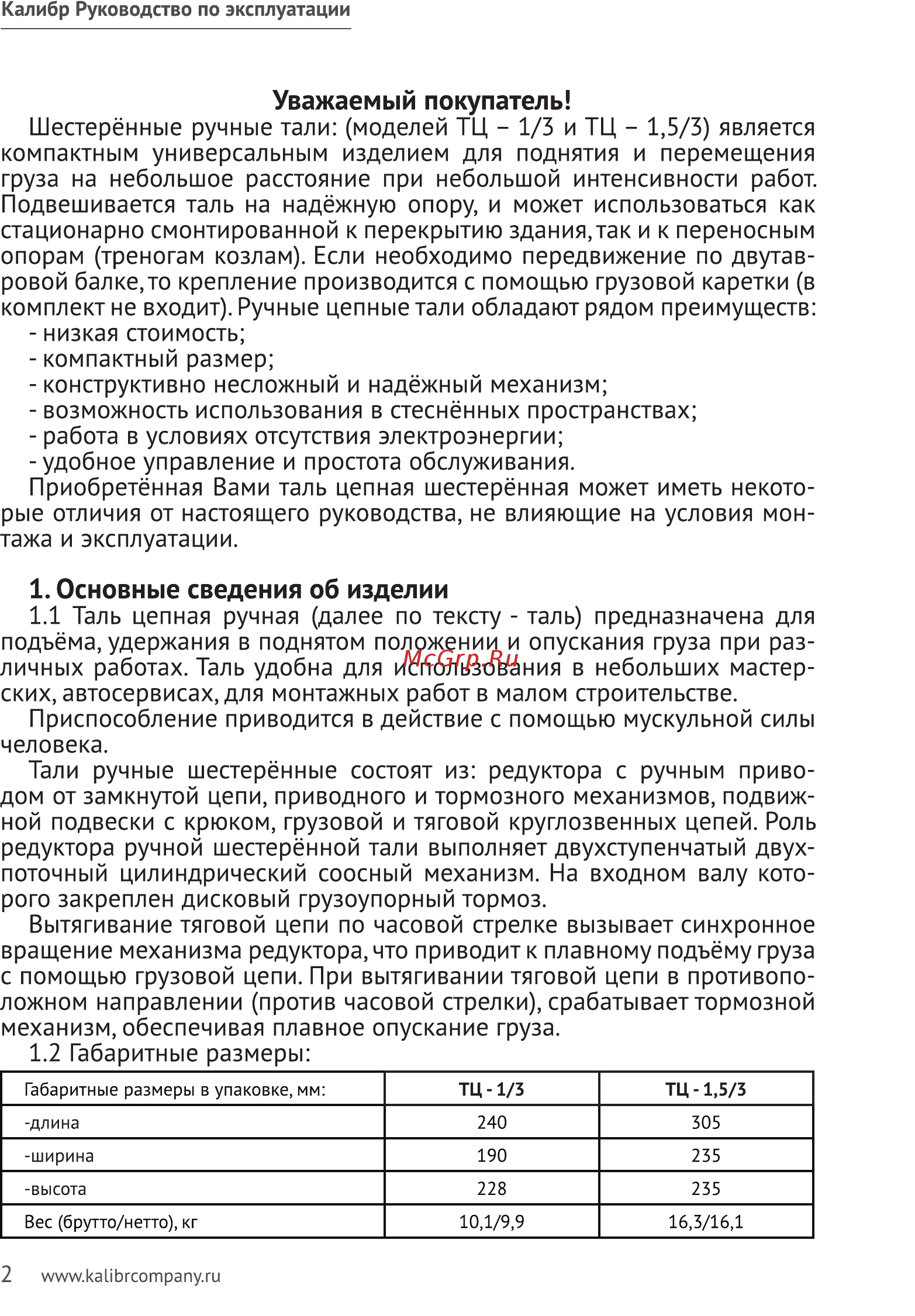

Калибр Руководство по эксплуатации Уважаемый покупатель Шестеренные ручные тали моделей ТЦ 1 3 и ТЦ 1 5 3 является компактным универсальным изделием для поднятия и перемещения груза на небольшое расстояние при небольшой интенсивности работ Подвешивается таль на надёжную опору и может использоваться как стационарно смонтированной к перекрытию здания так и к переносным опорам треногам козлам Если необходимо передвижение по двутав ровой балке то крепление производится с помощью грузовой каретки в комплект не входит Ручные цепные тали обладают рядом преимуществ низкая стоимость компактный размер конструктивно несложный и надёжный механизм возможность использования в стеснённых пространствах работа в условиях отсутствия электроэнергии удобное управление и простота обслуживания Приобретённая Вами таль цепная шестерённая может иметь некото рые отличия от настоящего руководства не влияющие на условия мон тажа и эксплуатации 1 Основные сведения об изделии 1 1 Таль цепная ручная далее по тексту таль предназначена для подъёма удержания в поднятом положении и опускания груза при раз личных работах Таль удобна для использования в небольших мастер ских автосервисах для монтажных работ в малом строительстве Приспособление приводится в действие с помощью мускульной силы человека Тали ручные шестерённые состоят из редуктора с ручным приво дом от замкнутой цепи приводного и тормозного механизмов подвиж ной подвески с крюком грузовой и тяговой круглозвенных цепей Роль редуктора ручной шестерённой тали выполняет двухступенчатый двух поточный цилиндрический соосный механизм На входном валу кото рого закреплен дисковый грузоупорный тормоз Вытягивание тяговой цепи по часовой стрелке вызывает синхронное вращение механизма редуктора что приводит к плавному подъёму груза с помощью грузовой цепи При вытягивании тяговой цепи в противопо ложном направлении против часовой стрелки срабатывает тормозной механизм обеспечивая плавное опускание груза 1 2 Габаритные размеры Габаритные размеры в упаковке мм ТЦ 1 3 ТЦ 1 5 3 240 305 ширина 190 235 высота 228 235 10 1 9 9 16 3 16 1 длина Вес брутто нетто кг 2 www kalibrcompany ru
