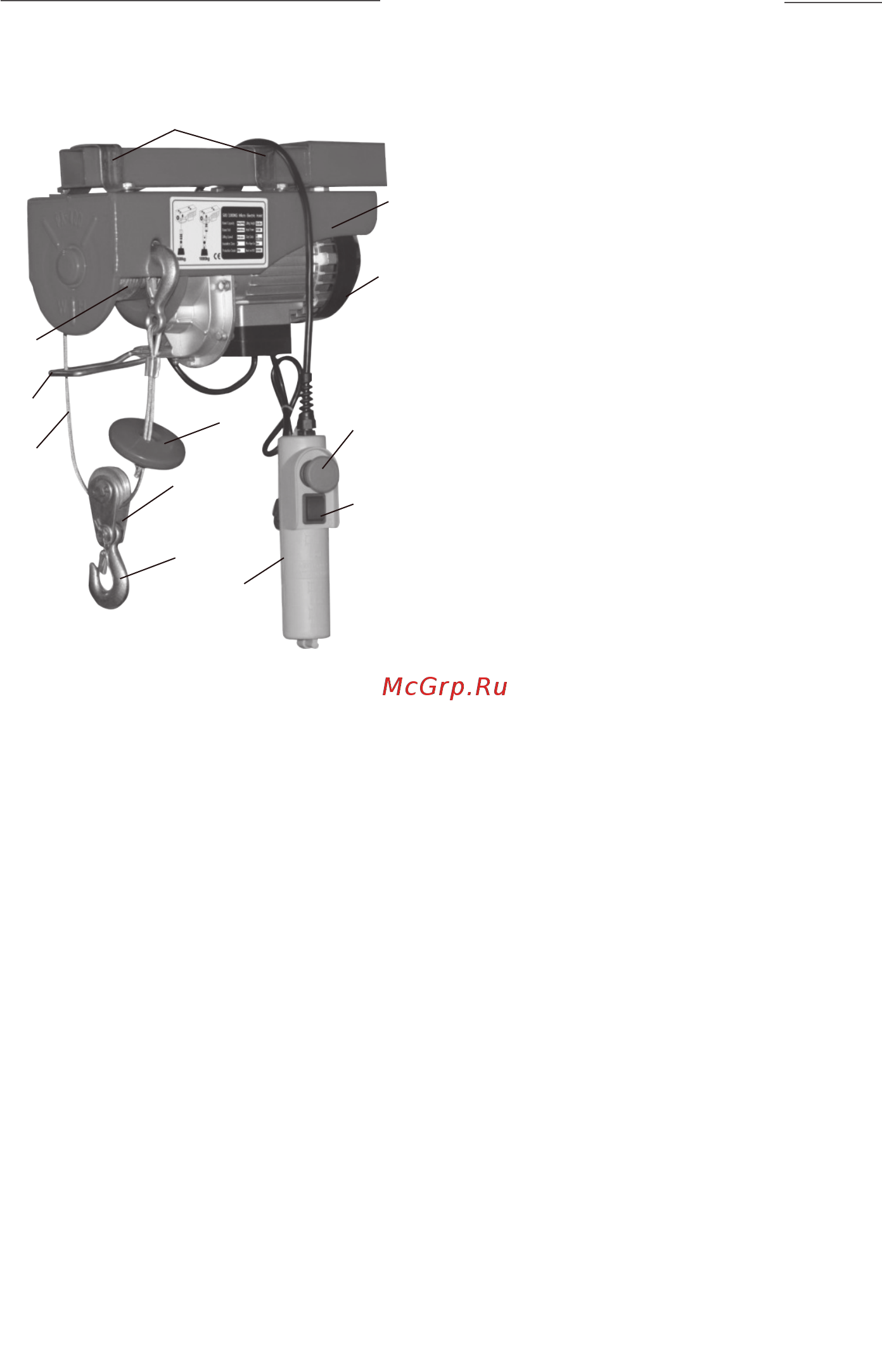

рис. 1

4. Общий вид и устройство

4.1 Общий вид тельфера представлен на рис. 1

4.2 Основные механизмы тельфера (асинхронный двигатель, редук-

тор и барабан с многожильным тросом) закреплены в массивном метал-

лическом основании (рис.1 поз.2). Вращательный момент с якоря двига-

теля шестерёнчатым редуктором передаётся на ось барабана. Стальной

многожильный трос (рис.1 поз.6), намотанный на ось барабана, с закре-

плённым на нём крюком (рис.1 поз.7), является основным рабочим

инструментом тельфера.

Управление подъёмом/опусканием груза осуществляется с подвес-

ного пульта (рис.1 поз.10). Включение двигателя тельфера производится

нажатием на один из концов клавиши переключателя (рис.1 поз.11)

«вверх» или «вниз». При удержании клавиши в одном из этих поло-

жений барабан наматывает трос – груз поднимается или разматывает

трос – груз опускается. Отпущенная клавиша пружиной возвращается в

среднее положение – двигатель выключен, перемещение груза останав-

ливается.

Для экстренной остановки двигателя на пульте смонтирована кнопка

аварийного отключения (рис.1 поз.12) красного цвета. При нажатии на

1 – скобы крепления основания

2 – основание

3 – барабан

4 – полиспаст

5 – диск прижимной

6 – трос

7 – крюк

8 – двигатель

9 – рычаг ограничителя подъёма

10 - пульт управления подвесной

11 – переключатель «вверх-вниз»

12 – кнопка аварийного отключения
