4. Общий вид и устройство

4.1 Общий вид тельфера представлен на рис. 1

4.2 Основные механизмы тельфера (асинхронный двигатель, редуктор и

барабан с многожильным тросом) закреплены в массивном металлическом

основании (рис.1 поз.2). Вращательный момент с якоря двигателя шестерён-

чатым редуктором передаётся на ось барабана. Стальной многожильный трос

(рис.1 поз.6), намотанный на ось барабана, с закреплённым на нём крюком

(рис.1 поз.7), является основным рабочим инструментом тельфера.

Управление подъёмом/опусканием груза осуществляется с подвесного

пульта (рис.1 поз.10). Включение двигателя тельфера производится нажатием

на один из концов клавиши переключателя (рис.1 поз.11) «вверх» или «вниз».

При удержании клавиши в одном из этих положений барабан наматывает трос

– груз поднимается или разматывает трос – груз опускается. Отпущенная кла-

виша пружиной возвращается в среднее положение – двигатель выключен,

перемещение груза останавливается.

Для экстренной остановки двигателя на пульте смонтирована кнопка аварий-

ного отключения (рис.1 поз.12) красного цвета. При нажатии на кнопку, она ута-

пливается и концевой выключатель размыкает электрическую цепь – двигатель

выключается. Для «взведения» кнопки (замыкание цепи) её головку необходимо

повернуть по часовой стрелке, до возвращения пружиной в исходное положение.

Ещё одним предохранительным механизмом при подъёме груза является

рычаг ограничителя подъёма (рис.1 поз.9). Закреплённая на тросе (20-30 см над

крюком) бобышка нажимная (рис.1 поз.5) сдвигает рычаг вверх, при этом дви-

гатель тельфера отключается.

5. Требования безопасности

Внимание! При использовании тельфера необходимо принять меры

предосторожности для предотвращения поражения электрическим

током, травм и пожара. До начала эксплуатации агрегата изучите

данные правила и соблюдайте их в процессе работы.

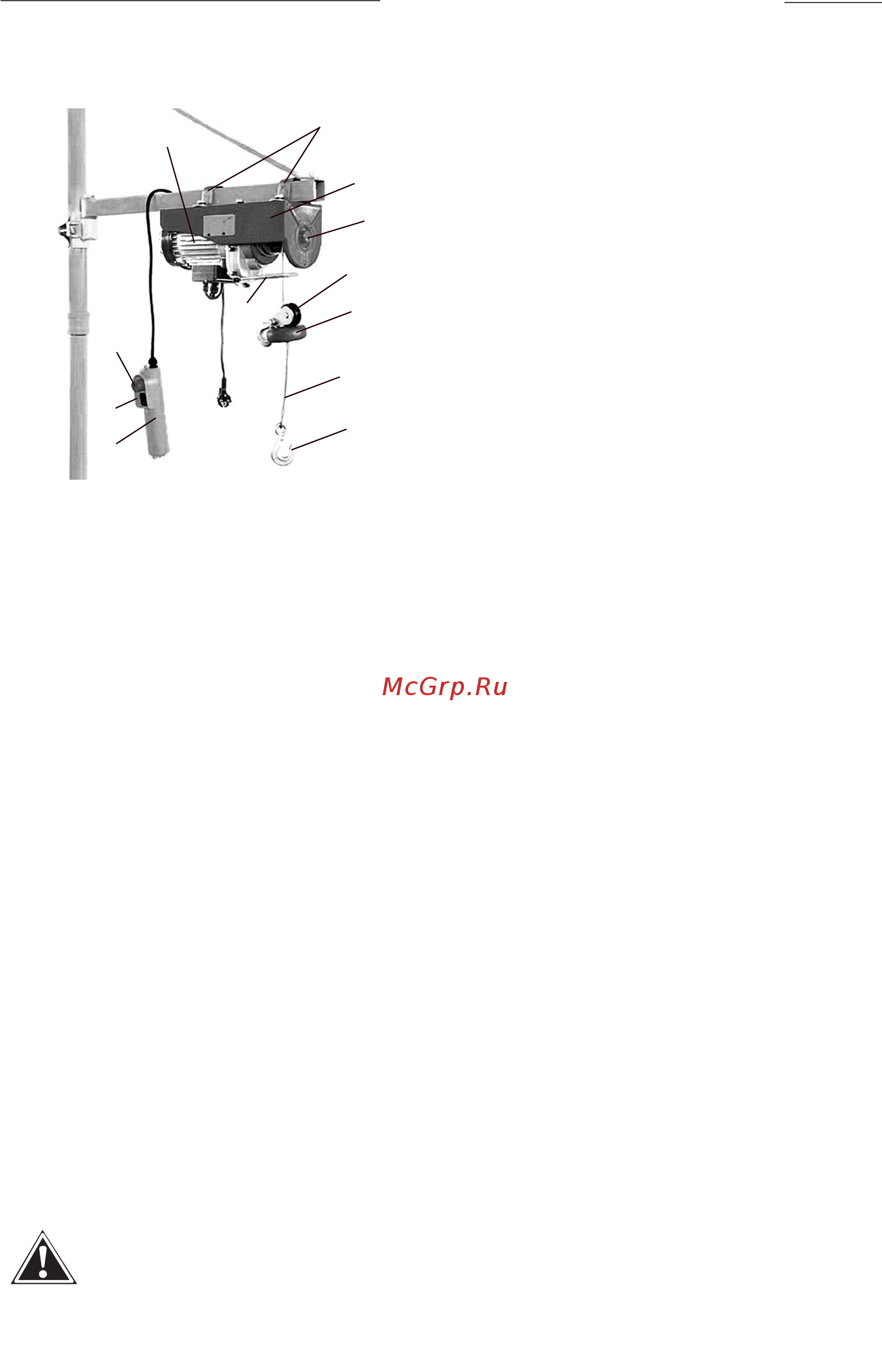

рис. 1

1 – скобы крепления основания

2 – основание

3 – барабан

4 – полиспаст

5 – бобышка нажимная

6 – трос

7 – крюк

8 – двигатель

9 – рычаг ограничителя подъёма

10 - пульт управления подвесной

11 – переключатель «вверх-вниз»

12 – кнопка аварийного отключения
