P+E*: c.pCOe – Espansione controllo programmabile / Programmable controller expansion

+0500059IE - rel. 1.1 - 23.06.2015

c.pCOe é un modulo di espansione sviluppato da Carel per le

applicazioni di pCOsistema. Assicura una notevole  essibilità,

consentendo di ottimizzare l’utilizzo di tutti i suoi ingressi e

uscite. Gli ingressi/uscite universali (denominati nello sche-

ma di connessione come U) possono essere con gurati da

programma applicativo, a bordo del pCO che la controlla,

per collegare sonde attive e passive, ingressi digitali, uscite

analogiche e PWM. Ciò aumenta la possibilità di con gura-

zione degli ingressi/uscite, aumentando la  essibilità di utiliz-

zo dello stesso controllo per diverse applicazioni.

Caratteristiche degli i/o

Ingressi Digitali (solo su modello Enhanced)

Tipo: ingressi digitali a contatto pulito

Numero di ingressi digitali (DI): 2

Massima corrente in uscita: 5mA

Massima tensione a contatto aperto: 12Vdc

Massima lunghezza del cavo di connessione: inferiore a 10m

Uscite analogiche (solo su modello Enhanced)

Tipo: 0...10 Vdc continui, PWM 0/10 V 100 Hz sincroni con

l’alimentazione per comando modulo taglio di fase, PWM

0/10 V frequenza 100 Hz, PWM 0/10 V frequenza 2 KHz,

selezionabili da programma applicativo

Numero di uscite analogiche (Y): 2

corrente massima in uscita: 10mA

Duty Cycle uscita PWM selezion. da programma applicativo:

range operativo 0% - 10%...90% - 100% (valori nel range

1..9% - 91..99% non sono gestiti).

Precisione delle uscite analogiche: +/- 3% del fondo scala

Massima lunghezza del cavo di connessione: inferiore a 10m

Canali Universali

Bit conversione analogico digitale: 14

Tipo di ingresso selezionabile da applicativo: NTC, PT1000,

PT500, PT100, 4...20mA, 0...1 V, 0...5 V, 0...10 V, Ingresso

digitale da 0 a 2KHz (risoluzione ±1Hz) di tipo ON/OFF o di

tipo open collector (Rpullup 2Kohm)

Tipo di uscita selezionabile da applicativo: PWM 0/3,3 V 100 Hz,

PWM 0/3,3 V 2 KHz, uscita analogica 0...10 V

Massima corrente in uscita 2 mA

Numero di canali universali (U): 10

Precisione lettura ingressi analogici: ± 0,3% del fondo scala

Precisione uscite analogiche: ± 2% del fondo scala

Massima lunghezza del cavo di connessione: inferiore a 10m

Uscite digitali

Gruppo 1 (R1, R2); Gruppo 2 (R3, R4, R5): Potenza commuta-

bile: NO EN 60730-1: 2(1) A (50.000 cicli); UL60730: 5A resistivi,

250Vac, 30k cicli, 105°C, De nite Purpose, 1FLA, 6LRA, 250Vac,

30k cicli, 105°C, pilot duty C300, 250Vac, 30k cicli, 105°C.

Gruppo 3 (R6): Potenza commutabile: NO EN 60730-1: 1(1) A

(100.000 cicli) Massima tensione commutabile: 250Vac; UL

60730-1: 1A resistivo, 1A FLA, 6A LRA, 250Vac, D300 pilot

duty, 30.000 cicli.

Potenza commutabile R2, R5 con montaggio SSR: 15 VA

110/230 Vac o 15 VA 24 Vac secondo il modello acquistato.

Tra il Gruppo 1 e il Gruppo 2 è presente un isolamento di

tipo principale. Il Gruppo 3 possiede un isolamento rinfor-

zato rispetto agli altri due gruppi e può essere applicata una

diversa tensione di alimentazione.

Massima lunghezza del cavo di connessione: inferiore a 30m

Uscita Valvola Unipolare (solo su modello Enhanced)

Numero di valvole: 1; Massima potenza: 8 W

Tipo di pilotaggio: unipolare

Connettore valvola: 6 pin sequenza  ssa

Alimentazione: 13 Vdc ±5%

Corrente massima: 0.35 A per ogni avvolgimento

Minima resistenza avvolgimento: 40 Ω

Massima lunghezza cavo di connessione:

Ambiente residenziale/industriale = 2m senza cavo scher-

mato. 6 m con utilizzo di cavo schermato connesso a terra

da entrambi i lati (E2VCABS3U0, E2VCABS6U0)

Ambiente domestico = 2m senza cavo schermato.

Caratteristiche elettriche e meccaniche

del controllo

Alimentazione:

Tensione di alimentazione del prodotto alimentato tra G e G0:

24 Vac +10%/-15% 50/60 Hz, 28 to 36 Vdc +10% to -15%;

Tensione di alimentazione del prodotto alimentato tra G0

e Vbat: +18Vdc unicamente per alimentazione proveniente

da modulo ultracap (EVD0000UC0).

c.pCOe is an expansion module developed by Carel for

pCO sistema applications. It provides signi cant  exibility,

allowing optimum use of all its inputs and outputs. The

universal inputs/outputs (marked as U in the connection

diagram) can be con gured in the application program on

the pCO controlling the expansion, to connect active and

passive probes, digital inputs, analogue and PWM outputs.

This allows additional input/output con gurations, increa-

sing the  exibility of the corresponding controller in di e-

rent applications.

I/O Speci cations

Digital inputs (Enhanced model only)

Type: digital inputs with voltage-free contacts

Number of digital inputs (DI): 2

Maximum current output: 5 mA

Maximum voltage with the contact open: 12 Vdc

Maximum connection cable length: less than 10 m

Analogue outputs (Enhanced model only)

Type: 0 to 10 Vdc continuous, PWM 0/10 V 100 Hz synchro-

nous with power supply to control phase-cutting module,

PWM 0/10 V frequency 100 Hz, PWM 0/10 V frequency 2 kHz,

selectable from application program

Number of analogue outputs (Y): 2

Maximum current output: 10 mA

PWM output duty cycle selectable from application

program: operating range 0% - 10%...90% - 100% (values in

the range 1..9% - 91..99% are not managed).

Precision of analogue outputs: +/- 3% of full scale

Maximum connection cable length: less than 10 m

Universal channels

Analogue/digital conversion: 14-bit

Type of input selectable from application program: NTC,

PT1000, PT500, PT100, 4 to 20 mA, 0 to 1 V, 0 to 5 V, 0 to

10 V, 0 to 2 kHz (resolution ±1Hz) on/o or open collector

digital input (Rpullup 2 kOhm)

Type of output selectable from application program: PWM

0/3.3 V 100 Hz, PWM 0/3.3 V 2 kHz, 0 to 10 V analogue output

Maximum current output 2 mA

Number of universal channels (U): 10

Precision of analogue input reading: ± 0.3% of full scale

Analogue output precision: ± 2% of full scale

Maximum connection cable length: less than 10 m

Digital outputs

Group 1 (R1, R2); Group 2 (R3, R4, R5): Switchable power:

NO EN 60730-1: 2(1) A (50,000 cycles); UL60730: 5 A

resistive, 250 Vac, 30k cycles, 105°C, De ned Purpose, 1FLA,

6LRA, 250 Vac, 30k cycles, 105°C, pilot duty C300, 250 Vac,

30k cycles, 105°C.

Group 3 (R6): Switchable power: NO EN 60730-1: 1(1) A

(100,000 cycles) Maximum switchable voltage: 250 Vac; UL

60730-1: 1 A resistive, 1 A FLA, 6 A LRA, 250 Vac, D300 pilot

duty, 30,000 cycles.

Switchable power R2, R5 with SSR assembly: 15 VA 110/230

Vac or 15 VA 24 Vac according to the model purchased.

Between Group 1 and Group 2 there is basic insulation.

Group 3 has reinforced insulation from the two other groups

and consequently a di erent power supply can be used.

Maximum connection cable length: less than 30 m

Single-pole valve output (Enhanced model only)

Number of valves: 1; Maximum output: 8 W

Type of control: single-pole

Valve connector: 6-pin,  xed sequence

Power supply: 13 Vdc ±5%

Maximum current: 0.35 A for each winding

Minimum winding resistance: 40 Ω

Maximum length connection cable:

Residential/industrial environment = 2 m without shielded

cable. 6 m using shielded cable connected to earth at

both ends (E2VCABS3U0, E2VCABS6U0)

Residential environment = 2 m without shielded cable.

Controller electrical and physical speci cations

Power supply:

Power supply to the product between G and G0: 24 Vac

+10%/-15% 50/60 Hz, 28 to 36 Vdc +10% to -15%;

Power supply to the product between G0 and Vbat:

+18Vdc only for power supply from the Ultracap module

(EVD0000UC0).

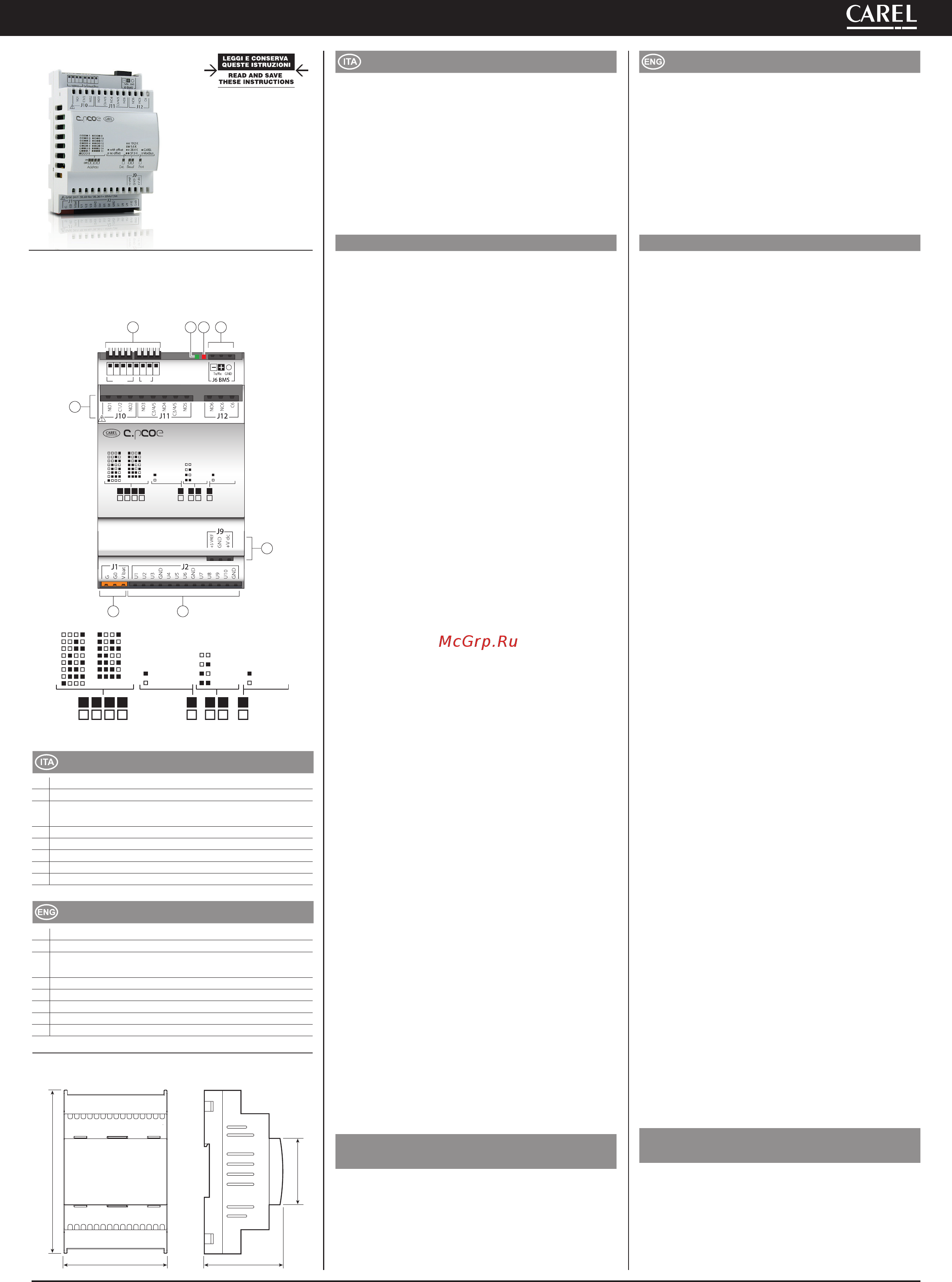

CARATTERISTICHE GENERALI GENERAL DESCRIPTION

Descrizione connettori

Connector’s description

Versione basic

with oset

no oset

19.2 K

9.6 K

38.4 K

57.6 K

CAREL

Modbus

OFF

Address Ext. ProtBaud

Address Ext Baud Prot

8 567

1 2

with oset

no oset

19.2 K

9.6 K

38.4 K

57.6 K

CAREL

Modbus

OFF

Address Ext. ProtBaud

Dimensioni /

Dimensions

70 60

110

1 Power supply connectors [G(+), G0(-), Vbat]

2 Universal inputs/outputs

+VDC: power supply for active probes

+5V power supply for raziometric probes

4 Relay digital outputs

5 BMS connector

6 LED communication

7 Con guration LED

8 Con guration Dip-switch

KEY:

1 Connettore per l’alimentazione [G(+), G0(-), Vbat]

2 Ingressi/uscite universali

+Vdc alimentazione per sonde attive

+5V alimentazione per sonde raziometriche

4 Uscite digitali a relè

5 Connettore BMS

6 LED segnalazione comunicazione

7 LED segnalazione con gurazione

8 Dip-switch di con gurazione

LEGENDA
