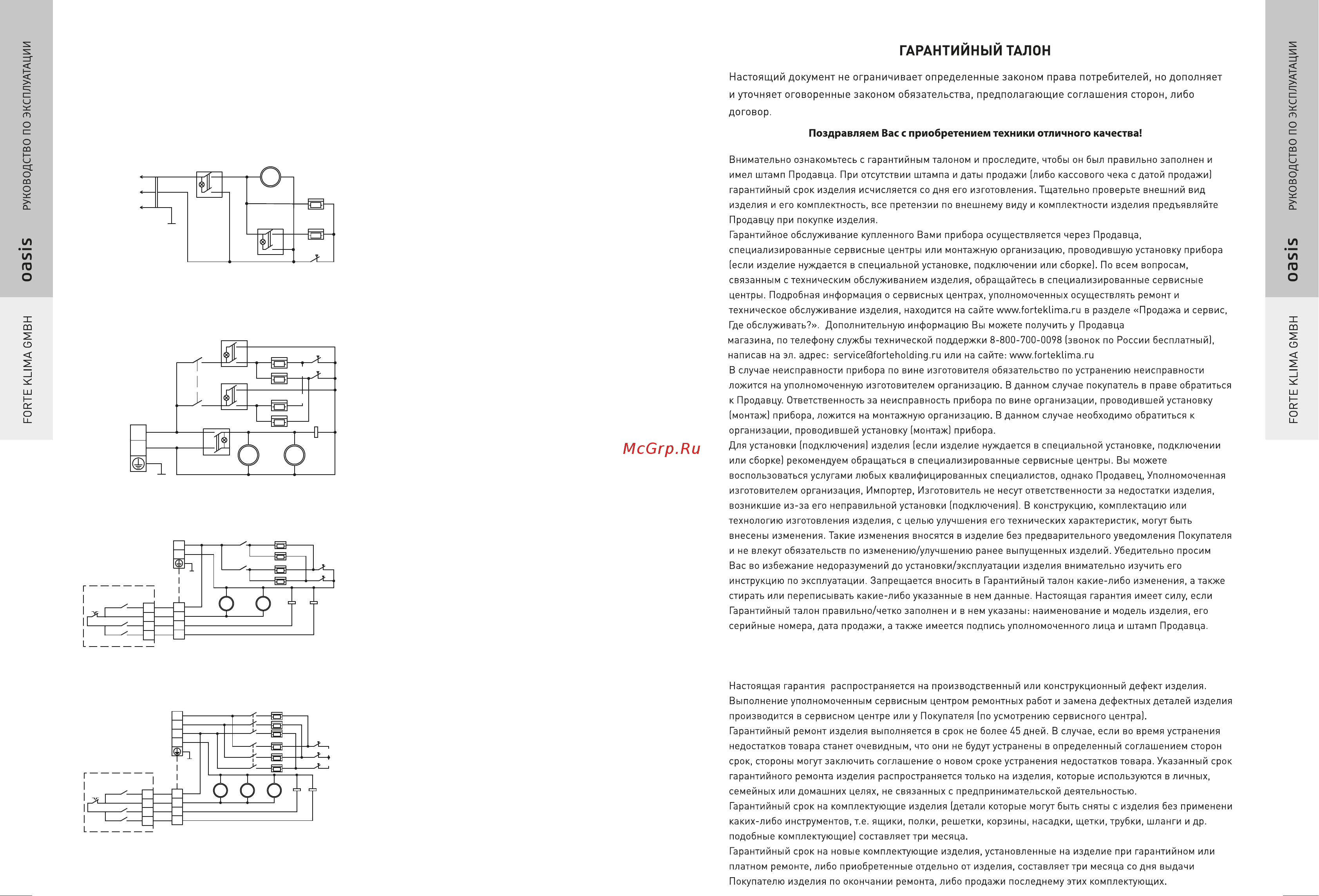

ПРИЛОЖЕНИЕ 1
УСТАНОВОЧНЫЕ РАЗМЕРЫ ЗАВЕС.
СХЕМА ЗАДНЕЙ ПЛАСТИНЫ ЗАВЕС ДЛЯ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ.
Схема электрическая TZ-5
Схема электрическая TZ-6
Схема электрическая TZ-9
ЕК1,ЕК2, - электронагреватель;
КМ1,КM2 – электромагнитное реле;
М1,М2 - электродвигатель.
SA2,SA3 - выключатели нагревателей;
SK1,SK2 - защитный термостат;
ХТ1,ХТ2 - колодка клеммная;
SA1 - сетевой выключатель;
SK3 - терморегулятор;
ЕК1,ЕК2,ЕК3 - электронагреватель;
SA1 - сетевой выключатель;
SA2,SA3 - выключатели нагревателей;
КМ1,КM2 - магнитный пускатель;
SK1,SK2,SK3 - защитный термостат;
SK4 - терморегулятор;
ХТ1,ХТ2 - колодка клеммная;
М1,М2,М3 - электродвигатель.
ЕК1,ЕК2 - электронагреватель;
КМ1 – электромагнитное реле;
М1,М2 - электродвигатель.
SK1,SK2 - защитный термостат;
ХТ1 - колодка клеммная;
SA1 - сетевой выключатель;
SA2 - выключатели нагревателей;
N
L
M1 M2
SK1
SK2
1
2
3
4
M
~
M
~
SK3
1
2
4
3
Пульт управления
N
L2
L1
L3
M1 M2 M3
1
2
3
4
M
~
M
~
M
~
Пульт управления
1
2
4
3
SK1
SK2
SK3
M1 M2
N
L
M
~
M
~
ХТ1
ХТ2
ХТ2
EK 1.1
EK 2.1
EK 3.1
EK 1.2
EK 2.2
EK 3.2
KM 2.2
KM 1.2
KM 1.1
KM 2.1
~40-380
0 В
XT1
SA1
SA2
SA3
SK4
XT1
~230-220 В
SA1
SA2
SA3
KM 1.2
KM 2.2
EK 1.1
EK 2.1
EK 1.2
EK 2.2
KM 1.1
KM 2.1
ЕК1,ЕК2 - электронагреватель;
SA1 - сетевой выключатель;
SA2 - выключатели нагревателей;
SK1 - защитный термостат;
ХТ1 - колодка клеммная;
М1 - электродвигатель.
Схема электрическая TZ-3
SK1
PE
N
L
M1
M
~
~220-230 В
SA 1.1
SA 1.2
EK 1.1
EK 1.2
~220-230 В~220-230 В
KM 1.2
SA 2.1
SA 2.2
SA 1
EK 1.1
EK 2.1
EK 1.2
EK 2.2
KM 1.1
SK 1
SK 2
Срок службы электрической тепловой завесы составляет 5 (пять) лет.
