ESiRU 05-07 Функциональное управление автономным блоком
Раздел 2 – Описание функции 2–23
3
2
4
5
1

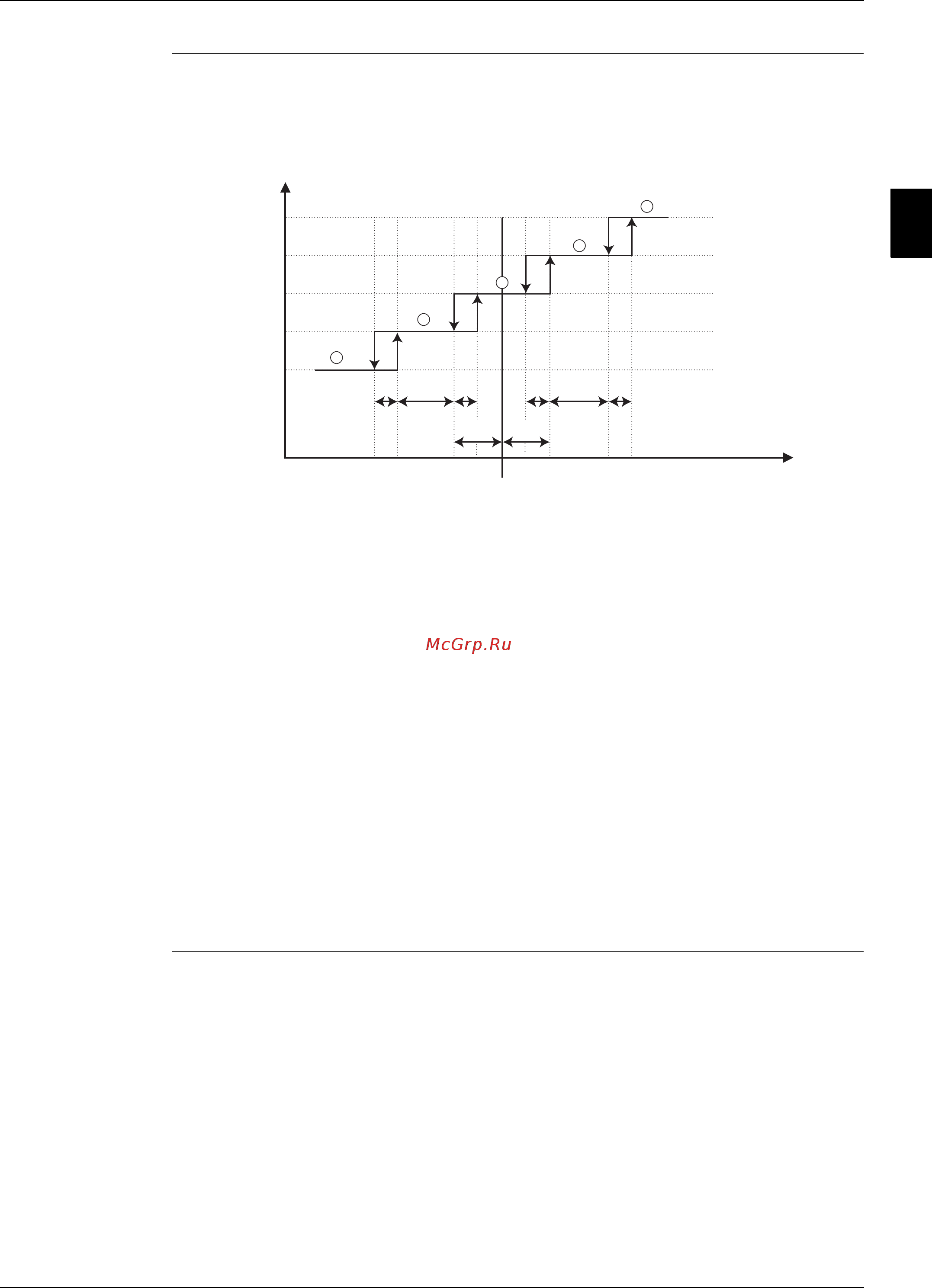

Повышение/пониж
ение нагрузки (для
входа/выхода
испарителя)
Пример для установленного значения 12°C.
Пример: Начальная температура 12 °C
■ Если температура воды выше 13,1°C, > блок начнет работу
- Блок запускается при 12%.
- После таймера блок будет загружен до 30%.
- После таймера блок может повышать нагрузку через каждое время выборки.
1 Если температура воды остается выше 12,9°C:
■ Повышение нагрузки через каждое время выборки + 10 секунд
2 Если температура воды составляет от 12,2°C до 13,1°C:
■ Повышение нагрузки через каждое время выборки + 5 секунд
3 Если температура воды составляет от 11,6°C до 12,4°C:
■ Работа на той же мощности компрессоров.
4 Если температура воды составляет от 10,9°C до 11,8°C:
■ Понижение нагрузки через каждое время выборки + 5 секунд
5 Если температура воды ниже 11,1°C:
■ Понижение нагрузки через каждое время выборки + 10 секунд
CBC C B
A/2A/2
C
Уставка
12
5
4
3
2
1
10.9
11.1
11.6
11.8
12.2
12.4 12.9 13.1
Нагрузка ниже/выше
(для внутр./внеш. испарителя)
Повышение
нагрузки на 10 с
Повышение
нагрузки на 5 с
Понижение
нагрузки на 5 с
Понижение
нагрузки на 10 с
Темп. воды (°C)
