Riello FS 8D [5/11] Линия подачи газа

RUS

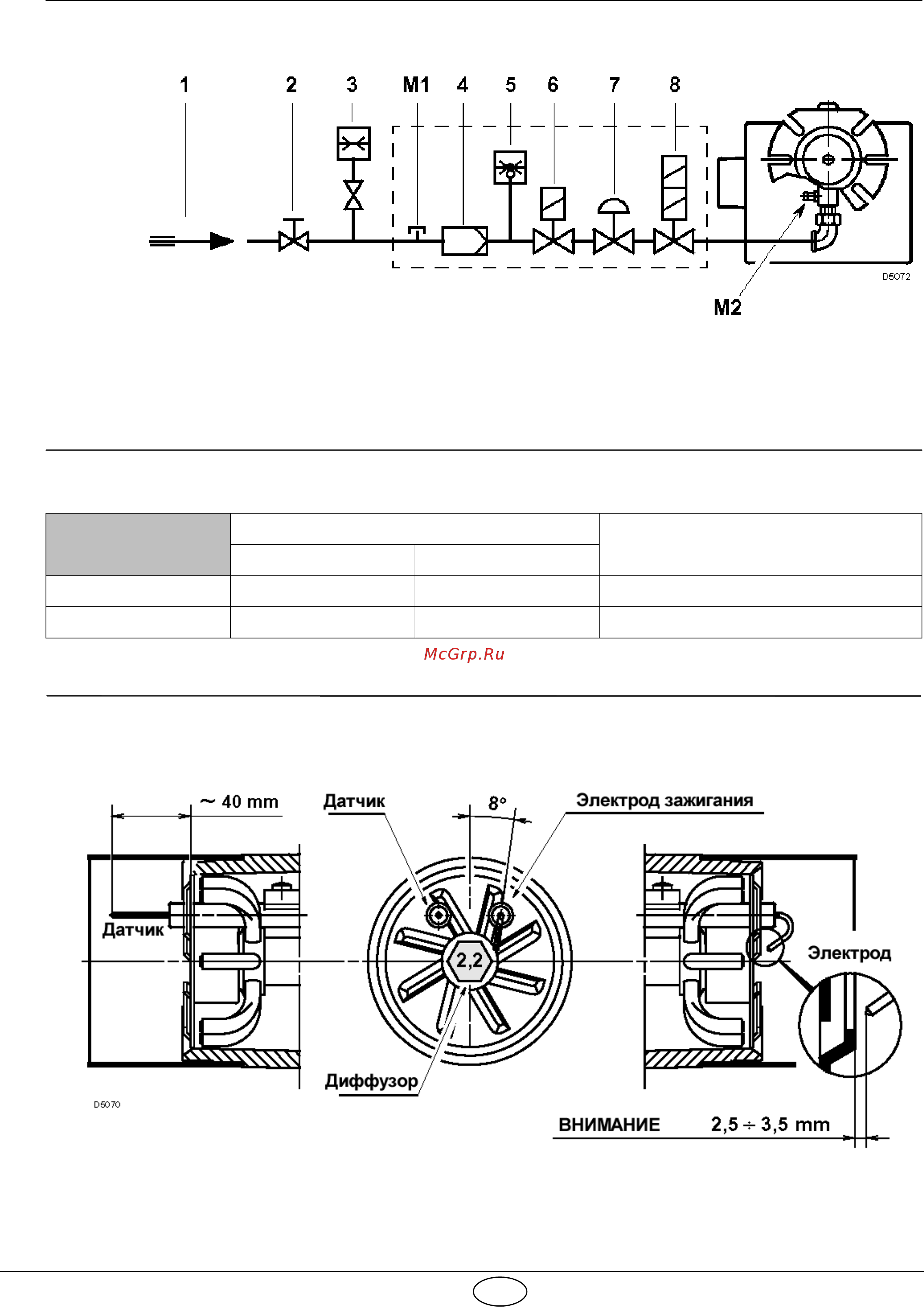

ЛИНИЯ ПОДАЧИ ГАЗА

1. Линия подачи газа

2. Ручной кран (ставится при установке)

3. Газовый манометр (ставится при установке)

4. Фильтр

5. Реле давления газа

6. Предохранительный клапан

7. Стабилизатор давления

8. Регулирующий клапан 1 и 2 ступени

M1. Штуцер измерения входного давления

M2. Штуцер измерения давления на головке

ГАЗОВАЯ РАМПА (В СООТВЕТСТВИИ С НОРМАТИВОМ EN 676)

СОЕДИНИТЕЛЬНЫЕ ПАТРУБКИ

MULTIBLOC

РАМПА ГОРЕЛКА

ТИП ГАЗА

MBZRDLE 405 B01 Rp 1/2 Rp 3/4 Метан ≤ 80 кВт и сжиженный газ

MBZRDLE 407 B01 Rp 3/4 Rp 3/4 Метан и сжиженный газ

Газовая рампа поставляется отдельно; о ее регулировке см. прилагаемую к ней инструкцию.

ПОЗИЦИОНИРОВАНИЕ ДАТЧИКА И ЭЛЕКТРОДА

ВНИМАНИЕ!

Не поворачивайте электрод; оставьте его в том положении, в каком он показан на рисунке. Слишком

близкое расположение электрода к датчику ионизации может повредить усилитель блока управления.
