Riello GAS 9 P/M t.c. [3/8] Графики подбора газовых рамп и мультиблоков к горелкам
![Riello GAS 9 P/M t.c. [3/8] Графики подбора газовых рамп и мультиблоков к горелкам](/views2/1659951/page3/bg3.png)

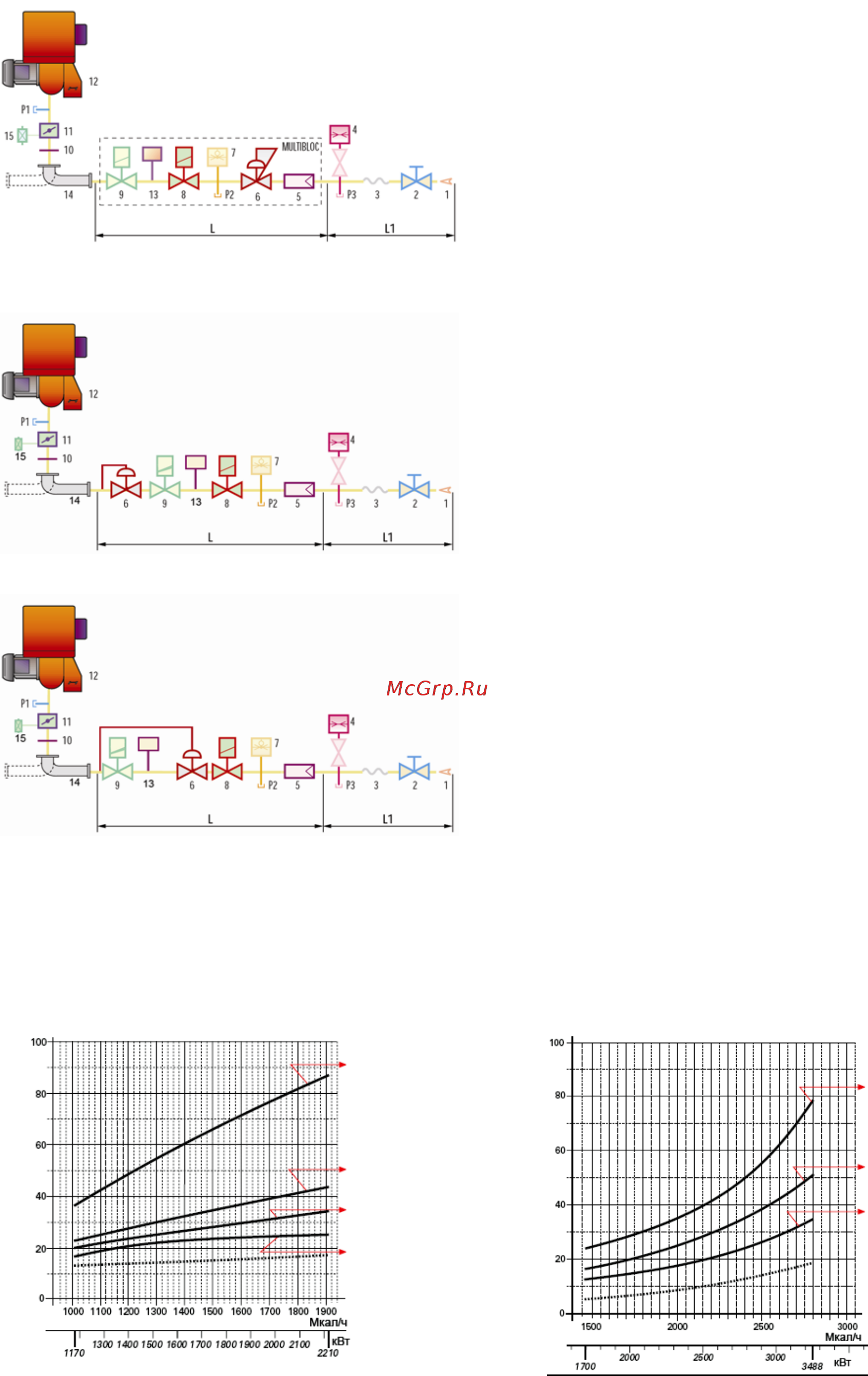

Газовый мультиблок MB DLE с блоком контроля герметичности
клапанов
Газовая рампа MBC 1200 SE (CT)
1 Подающий газопровод
2 Запорный газовый кран
3 Антивибрационная вставка
4 Манометр
5 Фильтр
6 Стабилизатор давления газа
7 Реле минимального давления газа
8 Предохранительный электромагнитный клапан
9 Регулирующий электромагнитный клапан с
функцией плавного открывания
10 Прокладка и фланец, входящие в комплект
поставки горелки
11 Дроссельная заслонка для регулирования
подачи газа
12 Горелка
13 Блок контроля герметичности
для клапанов 8-
9.
14 Переходник газовая рампа – горелка (адаптер)
15 Реле максимального давления газа
Р1 Штуцер для замера давления газа на головке
горелки
Р2 Штуцер замера давления газа после
стабилизатора
Р3 Штуцер замера давления газа перед фильтром
L Газовая рампа или мультиблок
L1 Часть, выполняемая монтажной организацией
Газовая рампа MBC 1900 – 3100 SE (CT)
Графики подбора газовых рамп и мультиблоков к горелкам
На графиках показаны минимальные потери давления на горелках для различных газовых
рамп и мультиблоков. Для определения минимального давления газа перед газовой рампой или
мультиблоком к потерям давления, определенным по графику, необходимо прибавить
аэродинамическое сопротивление теплогенератора.
GAS 8 P/M
GAS 9 P/M
Потери давления мбар
MB DLE 420 СT
+адаптер I
MBC 1200 SE 50
CT + адаптер I
MBC 1900 SE 65
FC CT+адаптер F
MBC 3100 SE 80
FC CT+адаптер G
Потери давления мбар
MBC 1200 SE 50 CT +
адаптер I
MBC 1900 SE 65 FC
CT+адаптер F
MBC 3100 SE 80 FC
CT+адаптер G
