ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Используйте гибкие кабели:
• если изоляция из ПВХ – то не хуже
чем изоляция типа Н05 VV-F
• если изоляция из резины – то не хуже
чем изоляция типа Н05 RR-F
Все провода, которые
присоединяются к штекерам (7)
(рисунок А) горелки, проходят через
кабельные сальники, которые входят в
комплект поставки, которые
вставляются в отверстия в пластинке,
слева или справа, для этого
предварительно отвинтите винты (8),
раскройте половинки пластинки (9) и
(10) и выньте тоненькую пленку,
которая закрывает отверстия.
Можно по разному использовать
кабельные сальники; в качестве
примера приведем один из способов:
1 – Pg 11 однофазное питание
2 – Pg 11 клапаны газа
3 – Pg 9 дистанционное управление
TL
4 – Pg 9 дистанционное управление
TR
5 –Pg 11 реле давления газа или
блок контроля герметичности клапанов

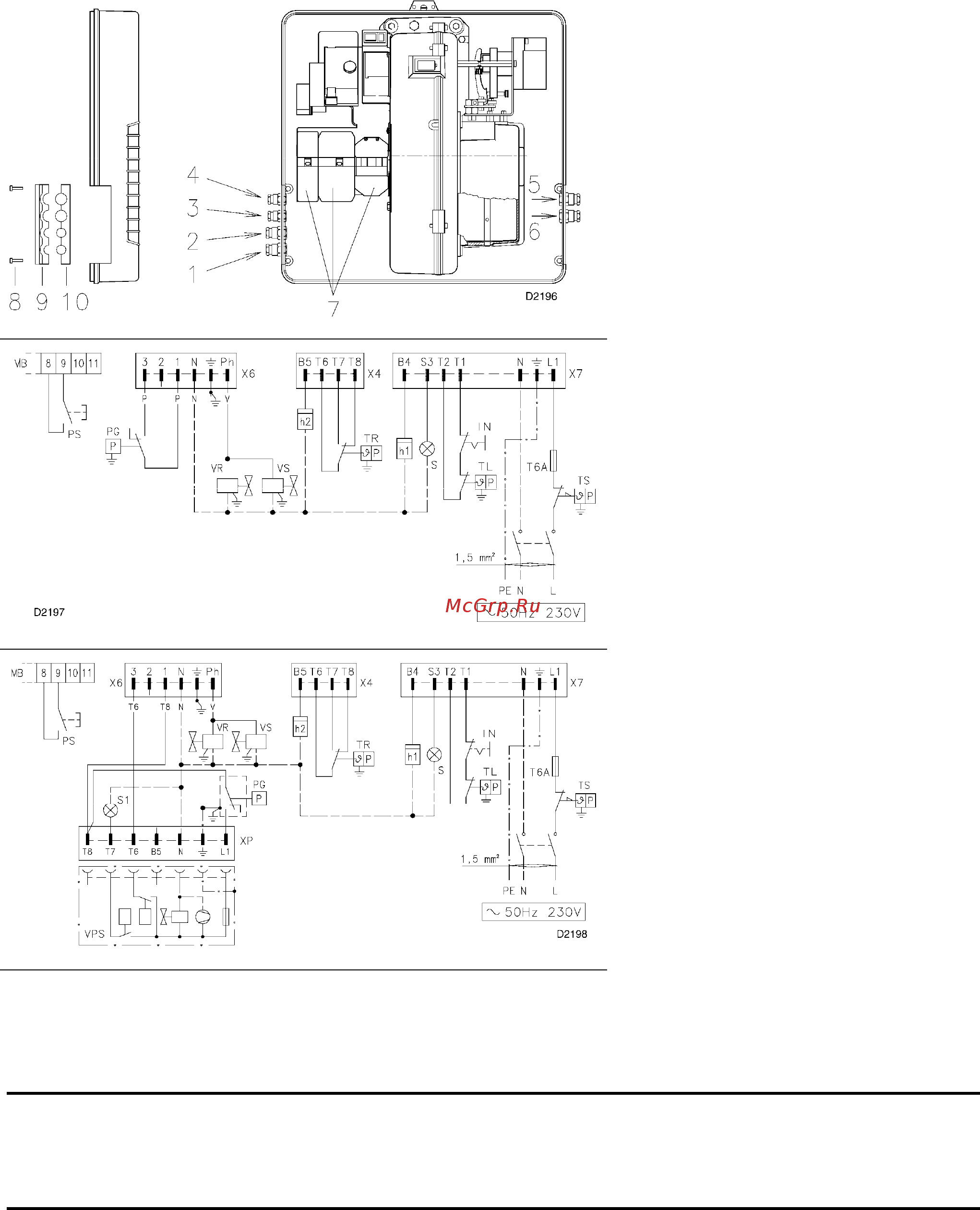

СХЕМА (В)
Электрическое подключение горелки RS 45/М BLU без блока контроля герметичности клапанов
газа.
СХЕМА (С)
Электрическое подключение горелки RS 45/М BLU с блоком контроля герметичности вентилей VPS
Контроль герметичности клапанов газа происходит непосредственно перед каждым запуском горелки.
