9

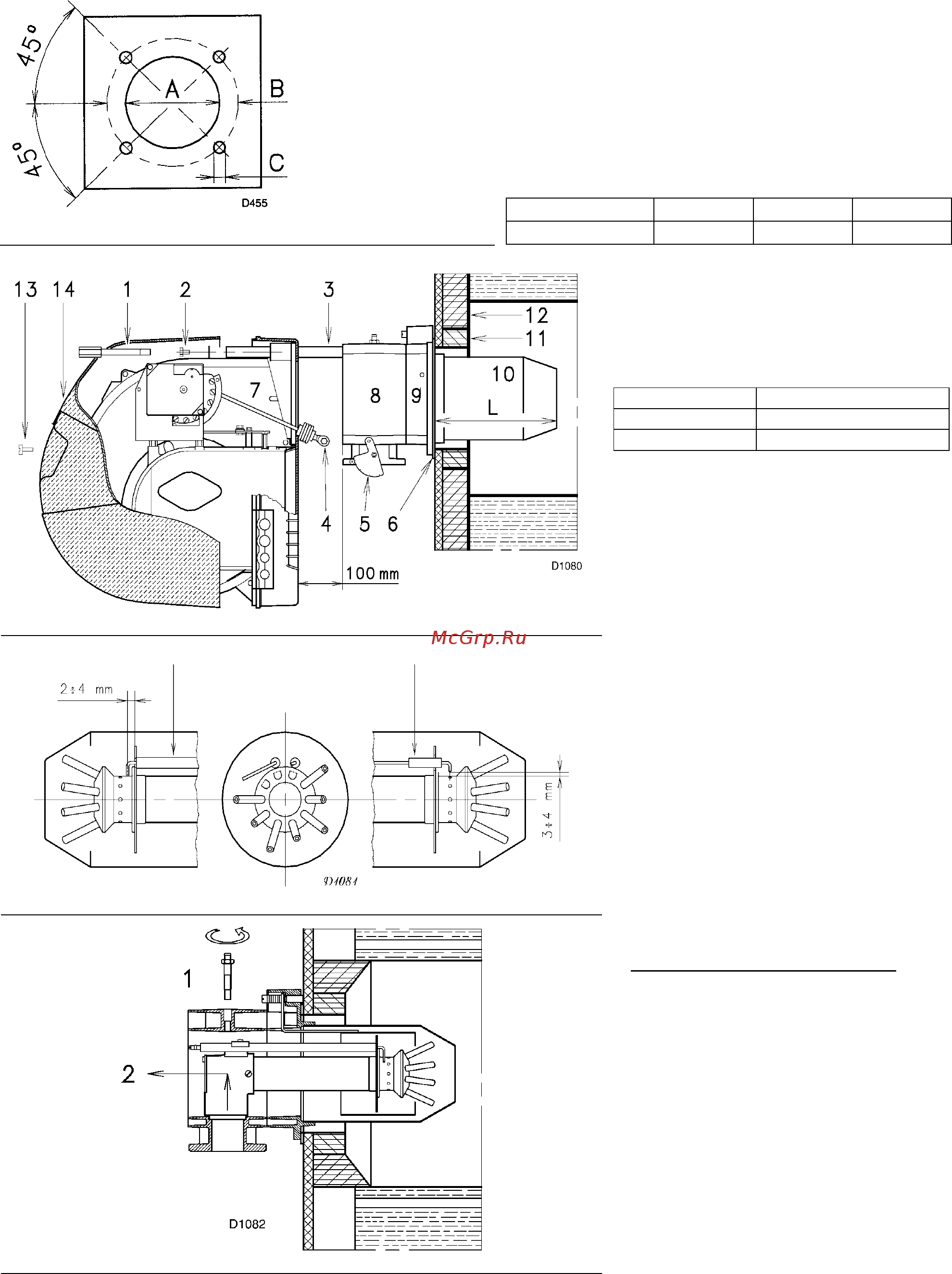

МОНТАЖ
(А)
ФЛАНЕЦ КОТЛА (А)
Просверлите отверстия во фланце котла,
который закрывает камеру сгорания, как
показано на рисунке (А). Расположение
отверстий с резьбой можно разметить с
помощью теплового экрана, который входит в
комплект поставки горелки.
мм A B C
RS 45/М BLU 160 224 М 8
(В)
ДАТЧИК ЭЛЕКТРОД
(C)
(D)
ДЛИНА ГОЛОВКИ (В)
Длина головки должна быть
больше, чем толщина дверцы котла,
включая толщину огнеупорного
материала.
Длина головки L (мм), может быть
следующей:
Головка (10) RS 45/M BLU
Короткая 229
Длинная 354
Установите защиту (11) из
огнестойкого материала между
огнеупорной защитой котла (12) и
головкой (10).
Данная защитная прокладка не
должна препятствовать выниманию
головки.
На котлы, передняя часть которых
охлаждается водой, не требуется
ставить огнеупорную прокладку (11) –
(12) (рисунок В), если только это не
требует производитель котла.
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ
(B)
Перед тем, как устанавливать
горелку на котел, через головку горелки
убедитесь в том, что датчик и электрод
установлены правильно, как показано на
рисунке (С).
Затем снимите головку горелки
следующим образом, рисунок (В).
• Отвинтите винт (13) и снимите кожух
(14)
• Отсоедините шарнир (4)
от
градуированного сектора (5)
• Снимите винты (2) с направляющих (3)
• Снимите винт (1) и сдвиньте горелку
назад вдоль направляющих (3)
приблизительно на 100 мм
• Отсоедините провода датчика и
электрода, выньте шплинт с
направляющей (3), а затем сдвиньте
всю горелку вдоль направляющих (3).
Закрепите фланец (9) (рисунок В)
на фланце котла, установив защитный
тепловой экран (6) (рисунок В), который
входит в комплект поставки.
Используйте 4 винта, которые также входят в комплект поставки, предварительно защитите резьбу
специальным материалом для резьбы. Соединение горелка-котел должно быть герметичным.
Если при проверке окажется, что датчик или электрод установлены неправильно, снимите винт (1) (рисунок
D), выньте внутреннюю часть головки (2) (D) и отрегулируйте их.
Не поворачивайте датчик, а оставьте его как показано на рисунке (С); если он будет находиться слишком
близко к электроду розжига, может повредиться усилитель блока управления.
