a – b: красный

c – d: белый

(A)

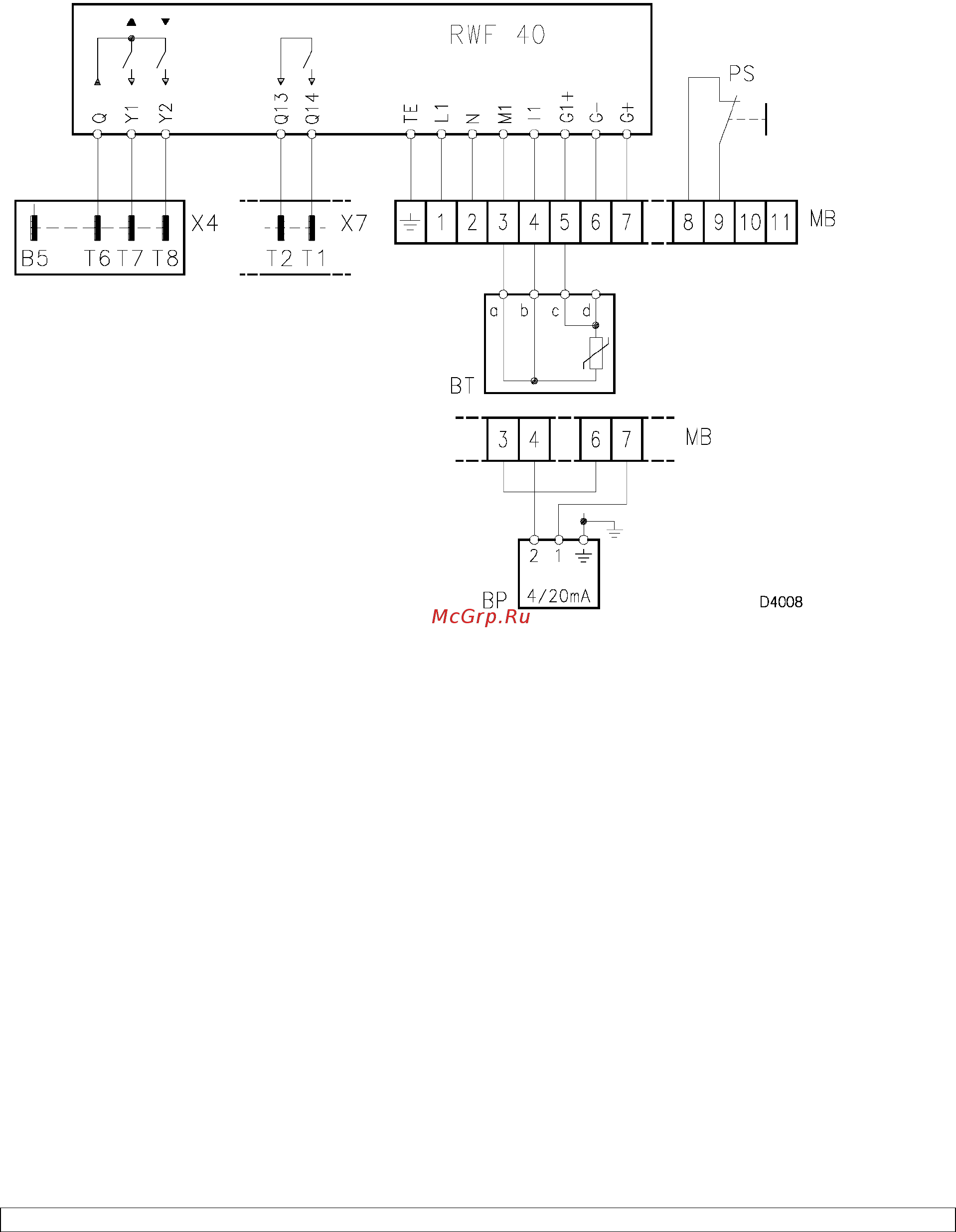

СХЕМА (А)

Электрическое подключение регулятора мощности RWF40 и его датчика к горелке RS 45/М BLU

(модуляционный режим работы)

Замечания

В устройствах дистанционного управления TR и TL нет необходимости, если подключен блок

модуляционного режима работы RWF40; блок RWF40 сам выполняет их функции.

RWF40 можно подключить к клеммам:

- 2 – 3, для того, чтобы заменить регулятор TL

- AL – AL1, чтобы управлять устройством аварийной сигнализации.

ОБОЗНАЧЕНИЯ НА СХЕМЕ (А)

ВТ – датчик температуры

ВР – датчик давления

Х4 - 4-х полюсный штекер

Х7 - 7-и полюсный штекер

MB – клеммная колодка для устройств управления

PS – кнопка перезапуска после аварийной остановки

ВНИМАНИЕ: Не перепутайте фазу с нейтралью в проводах электропитания.
