22

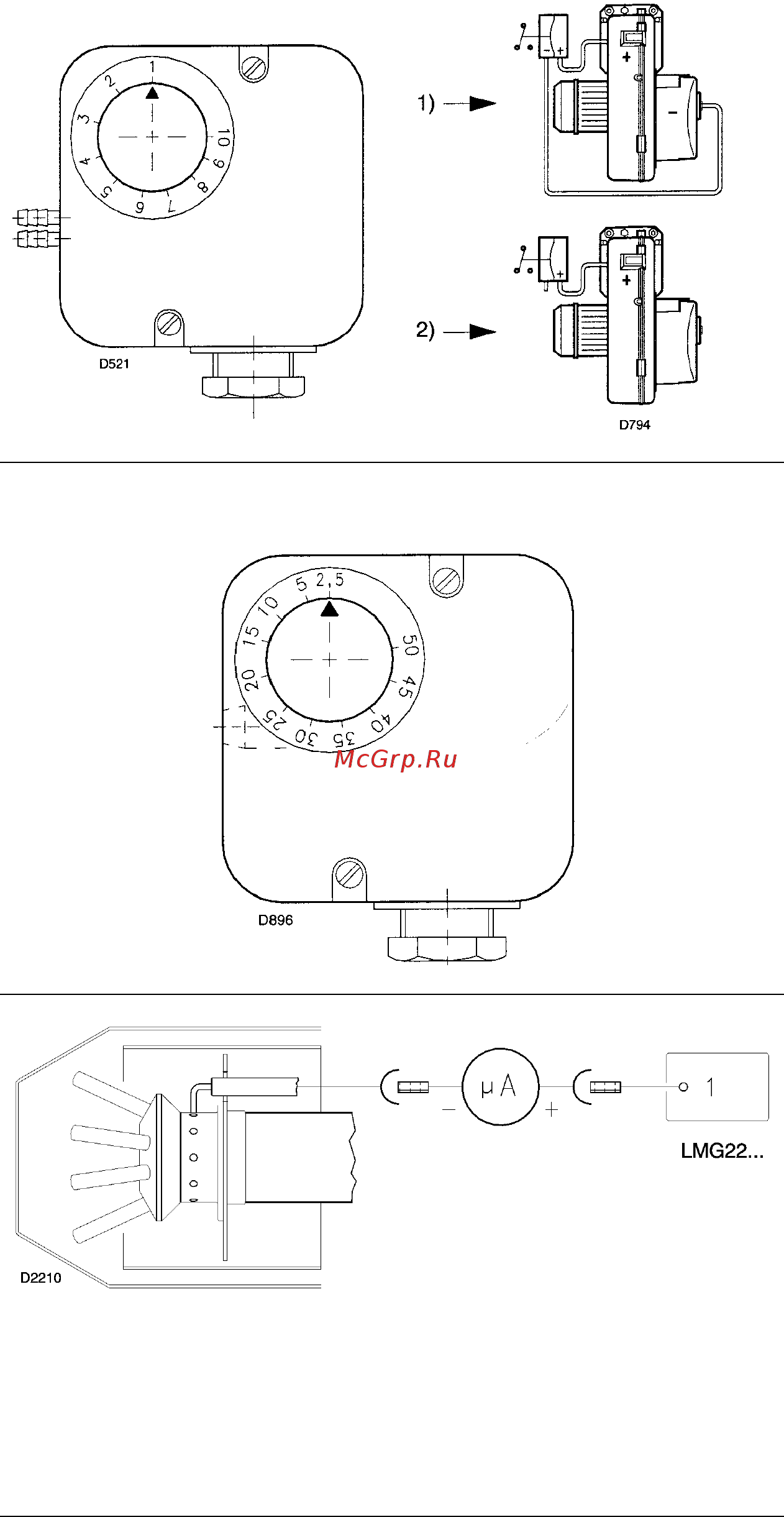

РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (15)
(рисунок А на странице 4)
(А)
РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(7)( рисунок В на странице 12)
(В)
(С)
5 – РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (рис.
А)
Реле давления воздуха
подключено как показано на рисунке 2-
А. Его можно также подключить как
дифференциальное реле давления, (то
есть работающее по разнице
давлений), смотри рисунок 1-А, на него
действует как разряжение, так и
давление созданное вентилятором.
При этом горелка может работать даже
тогда, когда в камере сгорания будет
разряжение и при других соотношениях
модуляции: отношение Минимальной
мощность к Максимальной может
достигать коэффициента 1/6.
В этом случае не требуется
никакой настройки реле давления, и
его функция ограничивается лишь
управлением вентилятором.
Внимание: использование
реле давления воздуха в
дифференциальном режиме допустимо
только для промышленного
применения и только если стандарты
допускают, чтобы реле давления
воздуха работало только в
зависимости от давления в
вентиляторе, без ограничений по
содержанию СО.
Реле давления воздуха подключено
как на схеме (2) (рисунок А):
Выполняйте настройку реле
давления воздуха после того, как вы
осуществите все прочие регулировки
горелки при реле давления воздуха,
установленным на начало шкалы
(рисунок А).
Во время работы горелки на
минимальной мощности, увеличьте
давление, плавно повернув по часовой
стрелке специальную ручку, вплоть до
аварийной остановки горелки.
Затем поверните ручку против
часовой стрелки до значения равного
приблизительно 20% от базового
значения и затем проверьте, как
запускается горелка.
Если снова произойдет
аварийная остановка горелки,
поверните ручку еще чуть-чуть против
часовой стрелки.
