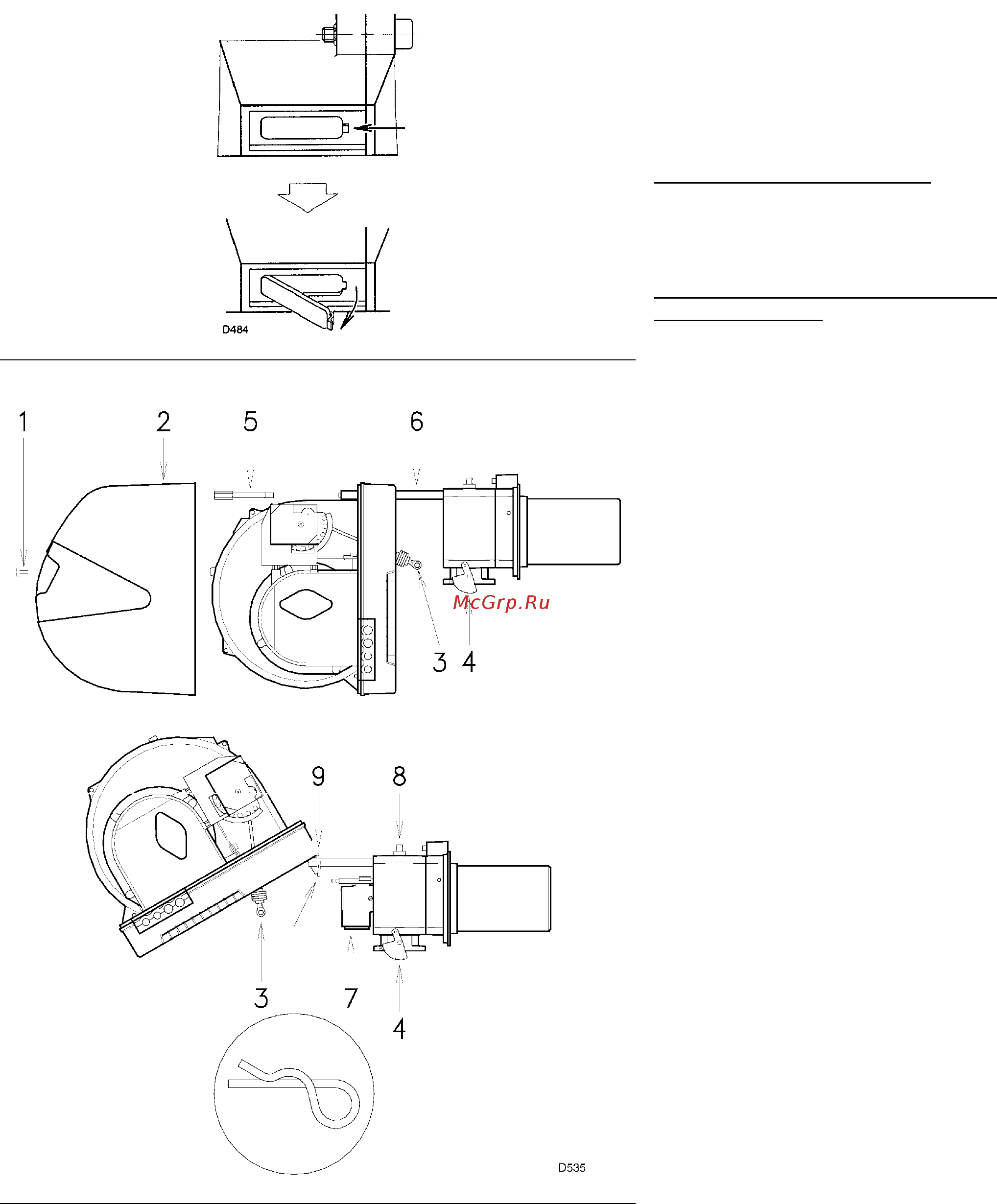

ГЛАЗОК КОНТРОЛЯ ПЛАМЕНИ
(А)
ОТКРЫВАНИЕ ГОРЕЛКИ
(В)
ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА (при
работающей горелке)
• Отсоедините один провод реле
минимального давления газа:
• Разомкните дистанционный
регулятор TL:
• Разомкните дистанционный
регулятор TS:
Горелка должна остановиться
• Отсоедините общий провод Р реле
давления воздуха:
• Отсоедините провод датчика
ионизации:
Должна произойти аварийная
остановка горелки
• Убедитесь, что все механические
элементы регулировочных
устройств хорошо затянуты.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Процесс горения
Проанализируйте дымогарные
газы. Если где-то по сравнению с
предыдущими проверками
произошли сильные изменения,
значит, там особенно внимательно
надо будет произвести техническое
обслуживание.
Утечки газа
Убедитесь, что в
трубопроводе, соединяющем счетчик
газа и горелку, нет утечек газа.
Фильтр газа
Меняйте фильтр газа, когда он
загрязняется.
Глазок пламени
Протирайте стекло глазка для
визуального контроля пламени
(рисунок А).
Головка горелки
Откройте горелку и проверьте,
чтобы все элементы горелки были
целы и исправны, не деформированы
из-за высокой температуры, не были
грязными и стояли на своих местах. В
случае сомнений снимите колено (7)
(рисунок В).
Серводвигатель
Отсоедините эксцентрик (4) (рис. А на странице 20) от серводвигателя, повернув паз на 90° (2)
(рис.А на странице 20), вручную поверните эксцентрик вперед и назад: он должен вращаться свободно.
Снова соедините эксцентрик (4) (рис. А на странице 20) и серводвигатель.
