6

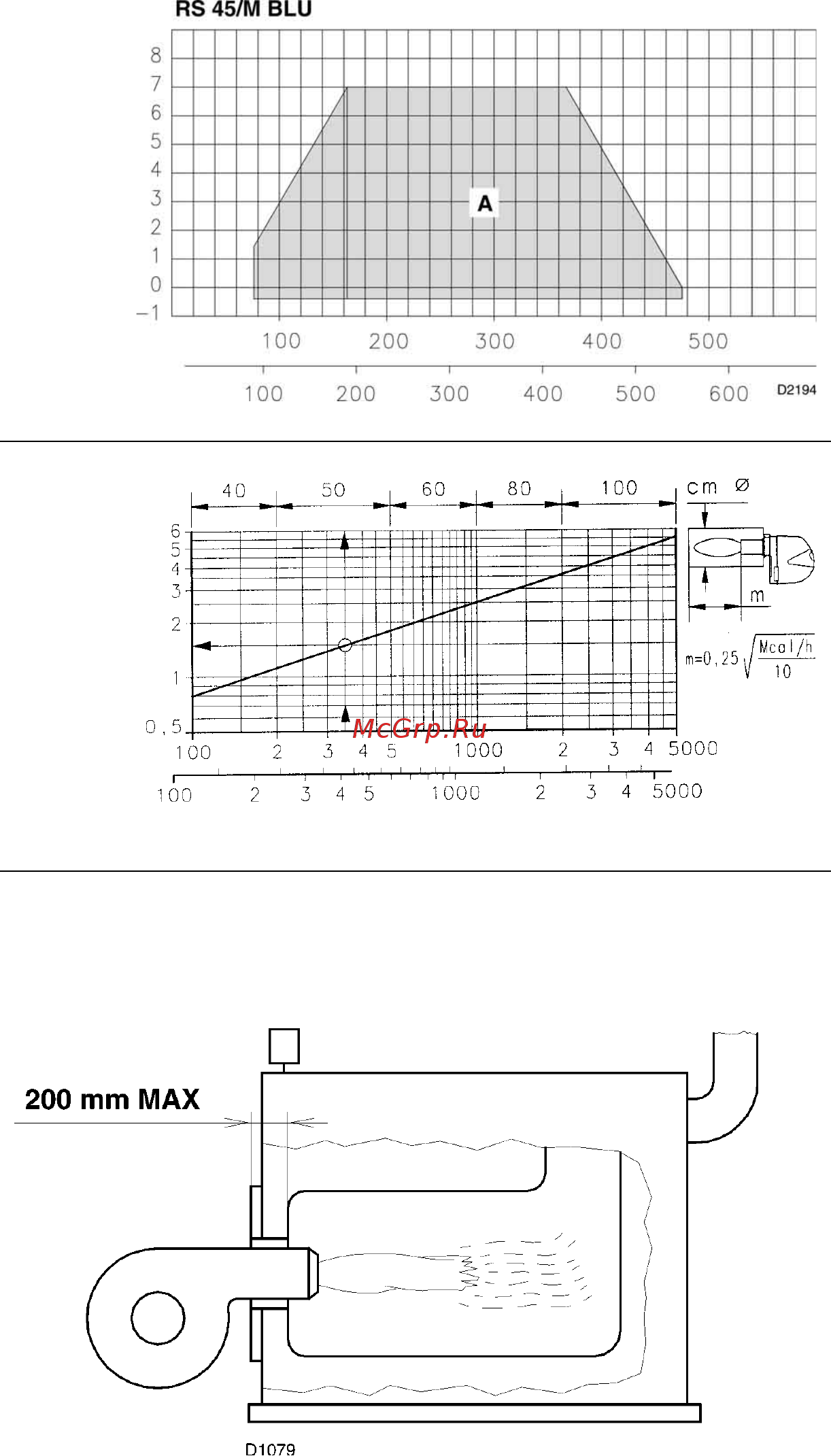

ДИАПАЗОН ПРИМЕНЕНИЯ (рисунок А)
Камера сгорания, мбар
Мкал/ч
кВт
(А)
Камера сгорания, м
(В)
(С)
Мощность горелки меняется в
зависимости от:
• МАКСИМАЛЬНОЙ МОЩНОСТИ
выбираемой внутри области А,
и МИНИМАЛЬНОЙ МОЩНОСТИ которая
не должна быть меньше, чем
минимальный предел на графике:
Внимание:
РАБОЧАЯ ОБЛАСТЬ была
получена при температуре окружающей
среды 20°С и атмосферном давлении
1000 мбар (приблизительно 100 метров
над уровнем моря), головка
отрегулирована как показано на странице
10.
ИСПЫТАТЕЛЬНЫЙ КОТЕЛ (Рисунок В)
Области применения были
получены на специальных
испытательных котлах, в соответствии со
стандартом EN 676.
На рисунке (В) даны диаметр и
длина камеры сгорания во время
испытаний.
Пример: Мощность 350 Мкал/час:
Диаметр 50 см – длина 1,5 метра.
КОММЕРЧЕСКИЕ КОТЛЫ (С) –
ВАЖНОЕ ЗАМЕЧАНИЕ
Горелка RS 45/M BLU может
работать как на котлах с инверсионной
камерой сгорания (два хода пламени),
так и на котлах с камерой сгорания, в
которой три хода дымовых газов, и
которые имеют более высокие
показатели по выбросам газов NOx.
Максимальная толщина передней
стенки котла не должна превышать 200
мм (смотри рисунок С).
Соединение горелка-котел не
создаст проблем, если котел прошел
испытания в ЕЭС и размеры камеры
сгорания почти такие же, как те, которые
приведены на графике (В).
Если же горелку необходимо
поставить на котел или печь, размеры
камеры сгорания которых, довольно
значительно отличаются от значений,
приведенных на графике (В), то
необходимо сделать предварительные
расчеты.
