PCK-1

Òðåíèðîâî÷íûé ñìåííûé íàáîð

Ðóêîâîäñòâî ïîëüçîâàòåëÿ

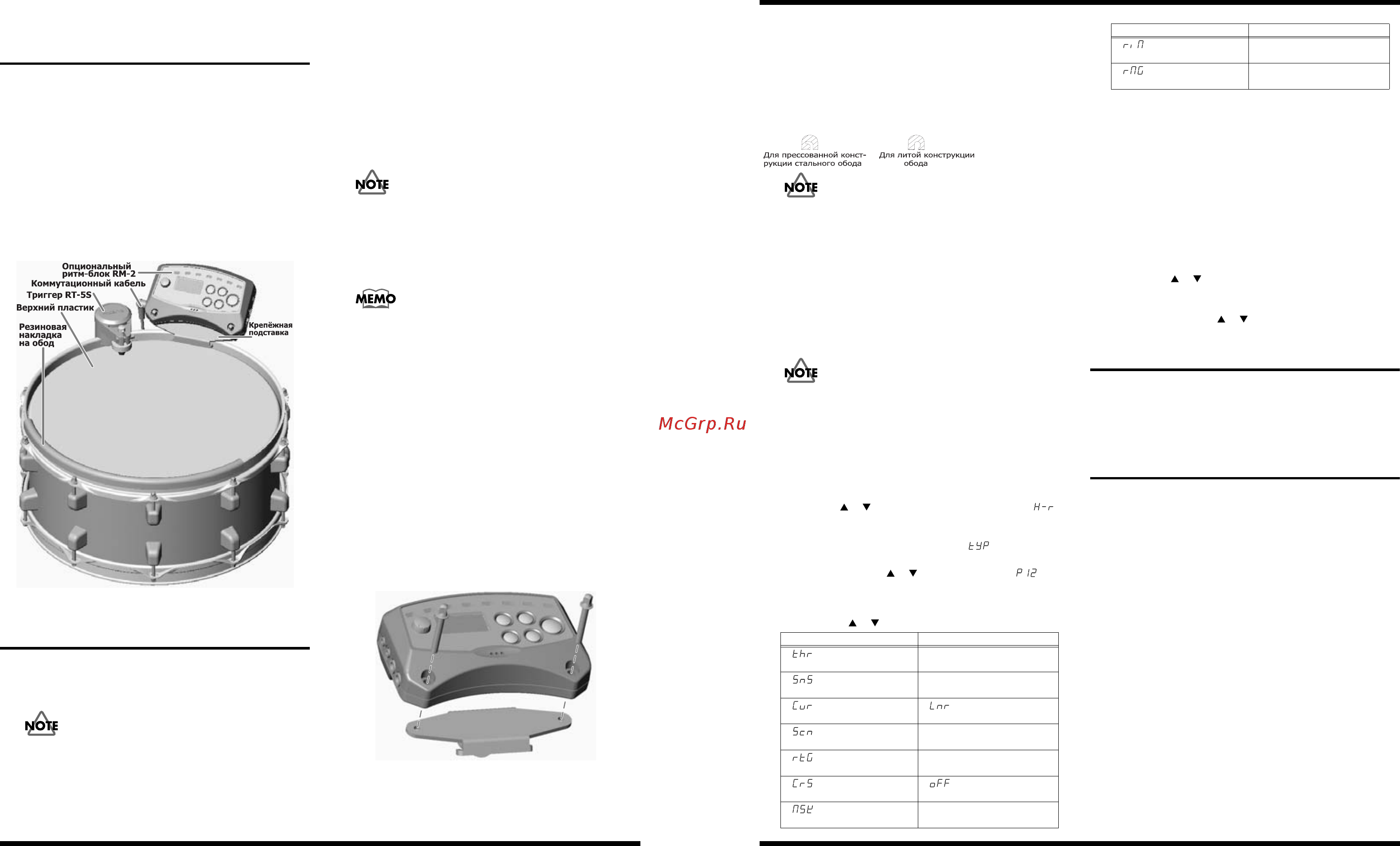

PCK-1 Тренировочный сменный набор Руководство пользователя

Îñíîâíûå õàðàêòåðèñòèêè

• Данный тренировочный набор позволяет превратить акус-

тический 14-дюймовый малый барабан в бесшумный пэд

для практических занятий.

• Набор включает в себя сменный 14-дюймовый пластик,

обеспечивающий превосходные игровые ощущения и бес-

шумность звучания барабана.

• Барабанный триггер RT-5S позволяет снимать звук незави-

симо с пластика и обода барабана.

• Резиновая демпфирующая накладка, размещаемая на обо-

де барабана, обеспечивает глушение звука при ударах по

нему.

• В комплект входит специальная крепёжная подставка для

опционального ритм-блока RM-2.

Óñòàíîâêà, ïîäêëþ÷åíèå, è

íàñòðîéêà ïàðàìåòðîâ

Óñòàíîâêà ïëàñòèêà

1. Снимите все болты настройки пластика и опорные

шайбы.

Будьте внимательны и не растеряйте снятые болты и

шайбы настройки пластика.

2. Отсоедините обод и снимите пластик.

3. Установите новый пластик из данного набора на барабан.

4. Наденьте сверху на пластик обод.

5. Оденьте на настроечные болты опорные шайбы и закре-

пите ими обод с пластиком на барабане.

6. Закрутите все настроечные болты

до образования лёгкого

контакта обода с пластиком и обечайки барабана.

7. Для настройки натяжения пластика, плавно заворачивай-

те болты в последовательности, соответствующей их рас-

положению по диагонали, а не просто по кругу. В этом

случае вы равномерно и правильно настроите звучание

пластика и обеспечите точную передачу его характерис-

тик при срабатывании

триггера.

Никогда не закручивайте один болт сразу до конца. По-

степенно поочерёдно подворачивайте все болты для обес-

печения необходимого натяжения пластика. Эта проце-

дура аналогична настройке пластика на обычном акусти-

ческом барабане и даже требует большей тщательности

при этом. Нерпавильно настроенное натяжение пластика

может вызвать проблемы при срабатывании триггера.

Натяжение пластика может измениться после некоторого

периода его использования. Осуществите его перена-

стройку в этом случае.

Сила натяжения пластика влияет только на срабатывание

триггера, но не изменяет высоту звучания тона барабан-

ного звука, как это происходит на традиционном акусти-

ческом барабане.

Óñòàíîâêà RT-5S è îïöèîíàëü-

íîãî RM-2

1. Закрепите триггер RT-5S так, чтобы он не вибрировал при

игре на барабане.

Информация по выбору установки высоты сенсора

триггера RT-5S изложена в собственном руководстве

по эксплуатации триггера RT-5S.

2. Вращением регулятора RIM триггера RT-5S по часовой

стрелке, установите максимальную громкость выходного

сигнала.

3. Затем, установите крепёжную подставку и закрепите кор-

пус RM-2 на ней.

Для этого вставьте

два болта в проушины на корпусе

RM-2, как показано на рисунке.

4. Заверните до конца крепёжный винт RT-5S, соединённого

с RM-2 в шаге 3, чтобы установить его на ободе малого

барабана.

Проведите установку так, чтобы RT-5S не касалась

болтов настройки пластика барабана.

Óñòàíîâêà ðåçèíîâîé íàêëàäêè

äëÿ îáîäà

Установите резиновую демпфирующую накладку, предназна-

ченную для прессованного стального или литого обода бара-

бана, в зависимости от типа обода на вашем малом барабане.

Установите её в том месте на ободе, по которому вы играете

палочками.

Поперечное сечение демпферной резиновой накладки:

В зависимости от типа используемого обода, резиновая

демпфирующая накладка может слезать с него. В этом

случае, используйте двусторонний клеящий скотч для

обеспечения плотного контакта обода и резиновой демп-

ферной накладки.

Ïîäêëþ÷åíèå è ïðîâåäåíèå

íåîáõîäèìûõ óñòàíîâîê äëÿ

îïöèîíàëüíîãî RM-2

1. Прилагаемым к RM-2 стерео кабелем скоммутируйте вы-

ходное гнездо OUTPUT на RT-5S с гнездом TRIG1

(TRIGGER INPUT 1) на RM-2.

При подключении RT-5S, убедитесь что вы использовали

гнездо TRIGGER INPUT 1 и ничего не подключайте к гнез-

ду TRIGGER INPUT 2. Ритм-блок RM-2 не будет правиль-

но работать, если кабель подключен к гнезду TRIGGER

INPUT 2.

2. Удерживая нажатой кнопку [SEL], включите переключа-

тель питания.

В этом случае вы сможете установить параметры

триггера.

3. Кнопками []/[] выберите нужный вам режим

(Head & Rim).

4. Нажмите кнопку [SEL].

После отображения информации вы сможете

выбрать тип триггера.

5. Нажатиями кнопок []/[] выберите режим (PD-

120).

6. Проведите установки для следующих параметров указан-

ных в таблице, нажимая кнопку [SEL] для смены парамет-

ра и кнопки []/[] для изменения их значений.

*1: После установки чувствительности Rim, удержи-

вая нажатой кнопку [TAP] одновременно с ней на-

жмите кнопку [SEL], чтобы зафиксировать вы

бранное значение чувствительности Rim.

7. Нажмите кнопку [METRONOME] для возврата к нормаль-

ной работе дисплея к качестве экрана отображения

темпа.

Èçìåíåíèå çâó÷àíèÿ RM-2

1. Нажмите кнопку [SEL] несколько раз, чтобы начал све-

титься индикатор "PAD INST".

2. Для выбора звука, которым вы будете играть, ударьте по

пластику барабана.

Индикатор 'TRIG 1" начнёт вспыхивать.

3. Кнопками []/[] выберите нужный вам тон.

4. Чтобы выбрать звук Rim, ударьте по ободу барабана.

Индикатор 'TRIG 2" начнёт вспыхивать.

5. Нажатиями кнопок []/[] выберите тон.

Îáåñïå÷åíèå ìàêñèìàëüíîãî

ïðèãëóøåíèÿ çâó÷àíèÿ

Мы рекомендуем использовать вам данную систему с ненатя-

нутым сильно пластиком барабана. Если вы хотите ещё более

пригушить ваше звучание, то используйте какой-либо мате-

риал в виде глушащей звук прокладки между верхним и ниж-

ним пластиком барабана. Это снизит вибрации и резонансное

звучание нижнего пластика.

Ñïåöèôèêàöèÿ

РСК-1: Тренировочный сменный набор

Содержимое: RT-5S триггер для малого барабана

14-дюймовый пластик

Две резиновых демпферных накладки

Крепёжная консоль для RM-2

Коммутационный кабель (0.2 м, 7-7/8 дюйма)

Аксессуары: Руководство пользователя

* Невозможна установка на все типы существующих барабанов.

К таким малым барабанам относятся барабаны, у которых

высота от верхней кромки обечайки до пластика больше или

меньше 11 - 15 мм.

* В

спецификацию могут вносится изменения с целью дальней-

шего развития данного продукта без уведомления об этом

пользователя.

202

Все права сохранены. Никакая часть данного описания

не может быть использована без письменного разре-

шения ROLAND CORPORATION.

Параметр Значение

(порог чувстви-

тельности сигнала)

(уровень чувстви-

тельности сигнала)

(кривая парамет-

ра Velocity)

(линейная

зависимость)

(сканирование

времени)

32 (3.2 msec)

(отмена

переключения)

(отмена функции

Crosstalk)

(выключено)

(время

маскировки сигнала)

8 (8 мс)

(чувствительность

сигнала Rim)

(уровень сигнала

Rim) *1

Параметр Значение
