52
RU

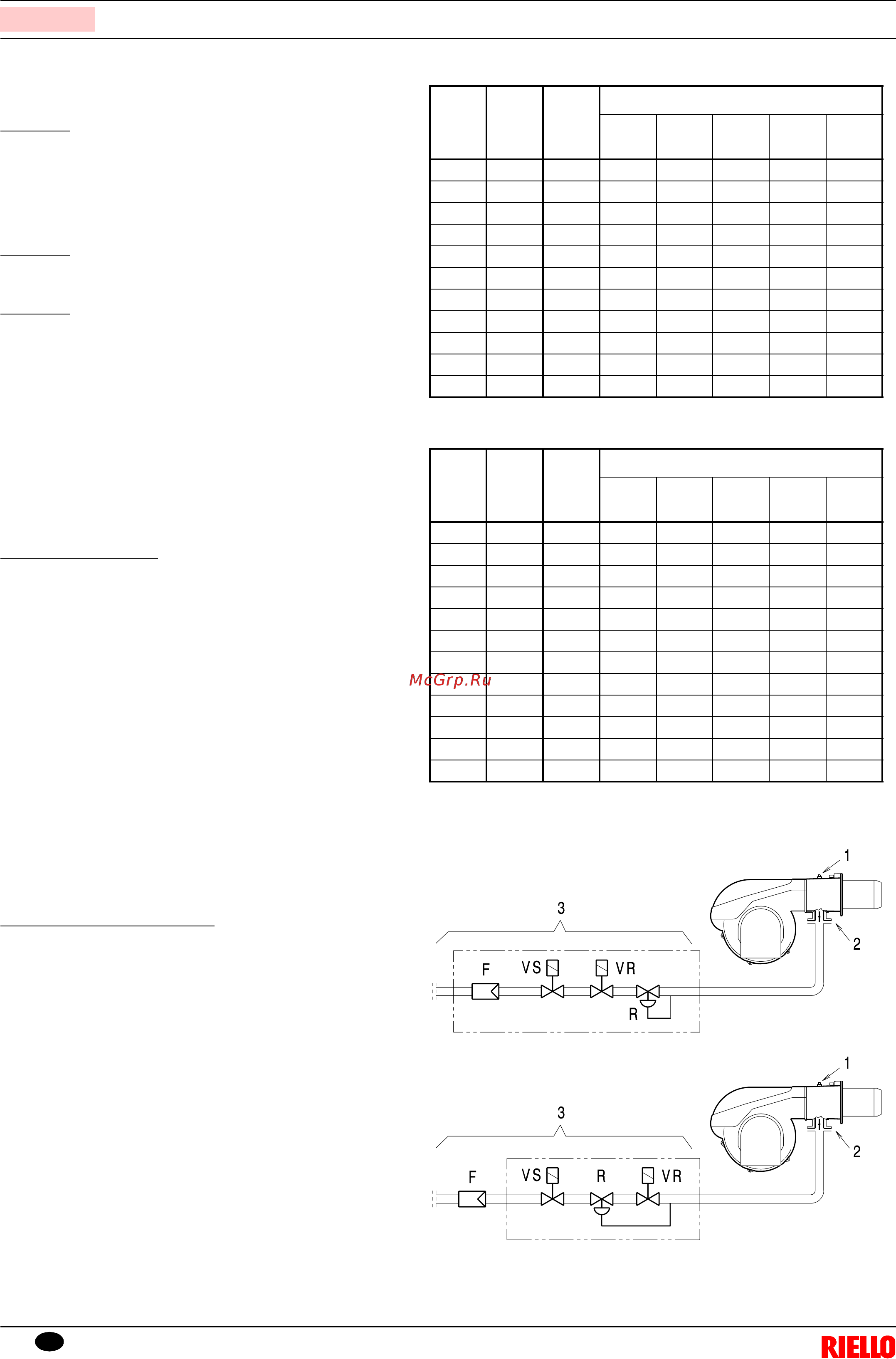

Приложение - Давление подачи газа
C
Таблицы сбоку указывают на минимальные потери
нагрузки на линии подачи газа в зависимости от
максимальной мощности горелки.
Колонка 1
Потеря нагрузки головки горения.
Давление газа, измеряемое на штуцере 1)(Рис. 40), с:
• Камерой сгорания 0 мбар;
• Горелкой, работающей на максимальной мощности;
• Зажимное кольцо 2)(Рис. 16), отрегулированное как на
диаграмме Рис. 17.
Колонка 2
Потеря нагрузки дроссельного клапана для газа
2)(Рис. 40) с максимальным открыванием: 90°.
Колонка 3
Потеря нагрузки рампы 3)(Рис. 40), в которую входят:
регулировочный клапан VR, предохранительный
клапан VS (оба с максимальным открыванием),
регулятор давления R, фильтр F.
Значения, приведённые в таблице, относятся к:
природному газу G 20 PCI 9,45 кВтч/Sm
3
(8,2 Mкал/Sm
3
)
С:
природному газу G 25 PCI 8,13 кВтч/Sm
3
(7,0 Mкал/Sm
3
) умножить значения таблиц:
- колонка 1-2: на 1,5;
- колонка 3: на 1,35.
Для того, чтобы узнать
приблизительную мощность,
на которой максимально работает горелка:
- Вычесть из давления газа на штуцере 1)(Рис. 40)
давление в камере сгорания.
- Найти в таблице соответствующей горелке, в
колонке 1, значение давления, приближённое к
желаемому значению.
- Посмотреть слева соответствующую мощность.
Пример - RS 68/E BLU:
• Функционирование на максимальной мощности
• Природный газ G 20 PCI 9,45 кВтч/Sm
3
• Зажимное кольцо 2)(Рис. 16), отрегулированное как на
диаграмме Рис. 17.
• Давление газа на штуцере 1)(Рис. 40) = 11,6 мбар
• Давление в камере сгорания =3,0 мбар
11,6 - 3,0 = 8,6 мбар
Давлению 8,6 мбар, колонка 1 в таблице RS 68/E
BLU соответствует максимальная мощность 700 кВт.
Данное значение приблизительное и служит в
качестве ориентира; реальный расход измеряется
счётчиком.
Для того, чтобы узнать
давление газа,
необходимое на штуцере 1)(Рис. 40), определив
мощность, при которой необходимо, чтобы горелка
работала на максимальной мощности:
- Найти в таблице соответствующей горелке,
значение мощности, приближённое к желаемому
значению.
- Посмотреть справа в колонке 1 давление на
штуцере 1)(Рис. 40).
- Добавить к этому значению предполагаемое
давление в камере сгорания.
Пример - RS 68/E BLU:
• Желаемая максимальная мощность: 700 кВт
• Природный газ G 20 PCI 9,45 кВтч/Sm
3
• Зажимное кольцо 2)(Рис. 16), отрегулированное как на
диаграмме Рис. 17.
• Давление газа при мощности 700 кВт в таблице
RS 68/E BLU, колонка 1=8,6 мбар
• Давление в камере сгорания =3,0 мбар
8,6 + 3,0 = 11,6 мбар
давление, необходимое на штуцере 1)(Рис. 40).
RS 68/E BLU ∆p (мбар)
RS 120/E BLU ∆p (мбар)
кВт 12
3
Ø 1”1/4
3970256
Ø 1”1/2
3970250
Ø 2”
3970252
Ø 2”
3970221
DN 65
3970222
350 2,0 0,1 11,3 6,1 4,3 3,6 3,3
400 3,0 0,1 14,1 7,4 5,2 3,8 3,4
450 3,9 0,1 17,0 8,8 6,1 4,0 3,5
500 5,0 0,2 19,9 10,1 7,0 4,2 3,6
550 5,8 0,2 23,2 11,6 8,2 4,4 3,7
600 6,8 0,2 26,7 13,2 9,5 4,6 3,9
650 7,7 0,3 30,3 14,7 10,8 4,9 4,1
700 8,6 0,3 34,0 16,4 12,1 5,1 4,2
750 9,7 0,4 37,7 18,0 13,4 5,4 4,4
800 10,6 0,4 41,5 19,9 14,8 5,8 4,6
860 11,7 0,5 46,1 22,2 16,5 6,3 4,9
кВт 12
3
Ø 1”1/4
3970256
Ø 1”1/2
3970250
Ø 1”1/2
3970252
Ø 2”
3970221
DN 65
3970222
600 4,4 0,3 26,7 13,2 9,5 4,6 3,9
650 6,0 0,3 30,3 14,7 10,8 4,9 4,1
715 7,9 0,4 35,1 16,9 12,5 5,2 4,3
760 9,2 0,4 38,4 18,3 13,7 5,5 4,5
825 10,8 0,5 43,4 20,9 15,5 6,0 4,7
890 12,4 0,6 48,3 23,4 17,4 6,5 5,0
955 14,0 0,6 53,6 26,0 19,3 7,1 5,3
1020 15,5 0,7 60,4 28,5 21,2 7,6 5,6
1090 17,2 0,8 67,6 31,5 23,5 8,3 6,0
1170 18,7 1,0 76,0 34,8 26,2 9,1 6,5
1250 21,0 1,1 - 38,2 28,9 9,9 6,9
1300 22,5 1,2 - 40,5 30,9 10,6 7,3
D3734
Рис. 40
