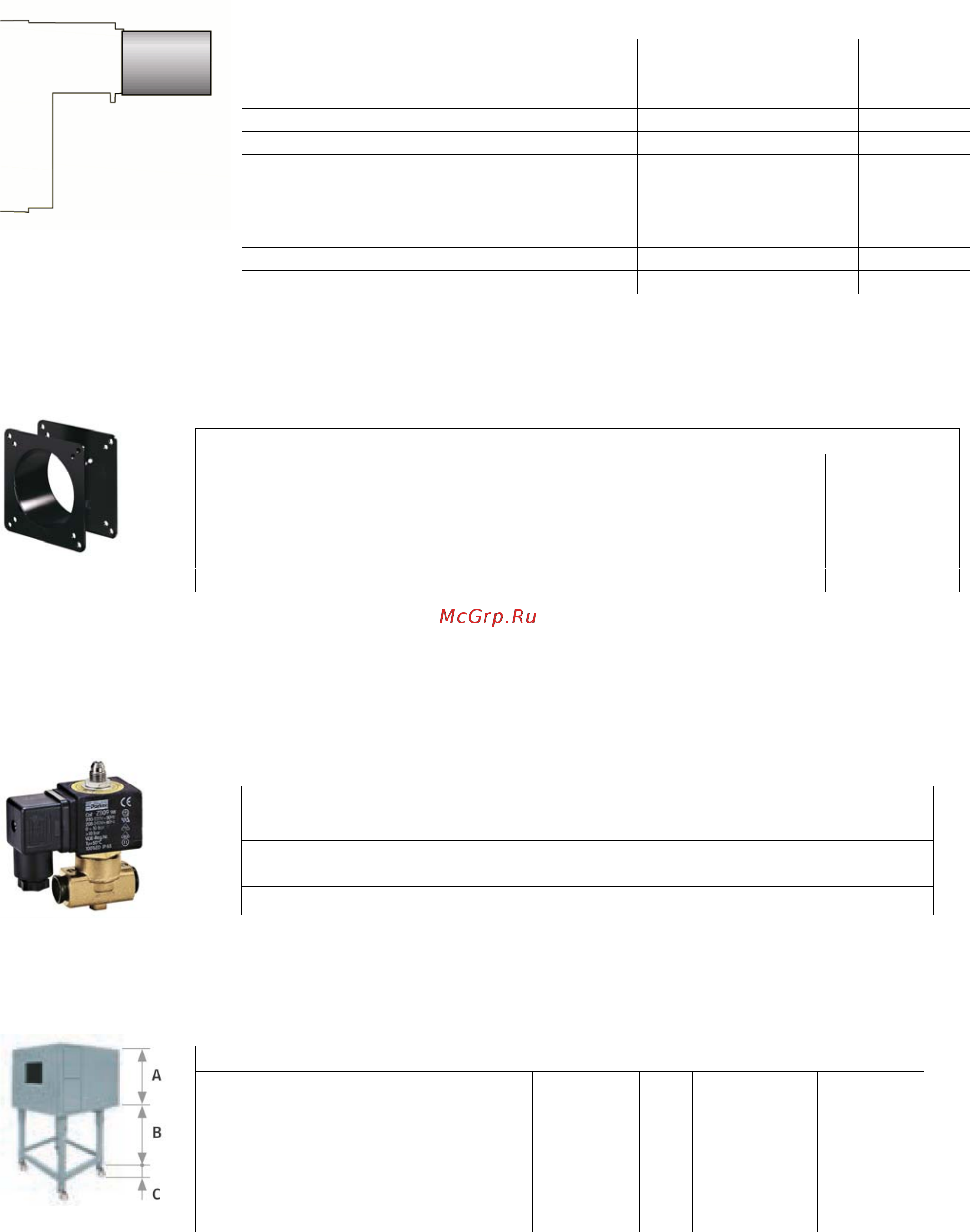

Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RS/E-EV
(MZ) с длиной головки большей, чем стандартная. В этом случае необходимо использовать
специальный удлинитель.
Удлинитель головки
Горелка
Длина стандартной
головки (мм)
Длина длинной
головки (мм)
Артикул
RS 34/E MZ
216 351
3010428
RS 44/E MZ
216 351
3010429
RS 50/E MZ
216 351
20008182
RS 64/E MZ
250 385
3010427
RS 70/E
250 385
3010117
RS 100/E
250 385
3010118
RS 130/E
280 415
3010119
RS 190/E
372 530
3010443
RS 250/E-EV MZ
370 520
3010412
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной
используются ограничительные вставки.
Ограничительная вставка
Горелка
Толщина
вставки S
(мм)
Артикул
RS 50/E MZ– 34/E MZ – 44/E MZ
110
3010095
RS 64/E MZ - 70/E – 100/E – 130/E
135
3010129
RS 190/E – RS 250/E-EV MZ
102
3000722
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу
воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку необходимо оснастить
блоком непрерывной вентиляции, который обеспечит работу вентилятора, когда горелка находится в
режиме ожидания.
Блок непрерывной вентиляции
Горелка Артикул
RS 50/E-70/E-100/E-130/E-190/E-250/E-
EV (MZ)
3010094
RS 34/E MZ – 44/E MZ 3010449
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно
заказывается звукоизолирующий кожух.
Звукоизолирующий кожух
Горелка
Тип
A
(мм)
B
(мм)
C
(мм)
Среднее
снижение
шума (дБ)
Артикул
RS 34/E MZ - 44/E MZ -
50/E MZ– 64/E MZ
С1/3 650
372-
980
110 10
3010403
70/E – 100/E – 130/E – RS
190/E – 250/E-EV MZ
С4/5 850
160-
980
110 10
3010404
