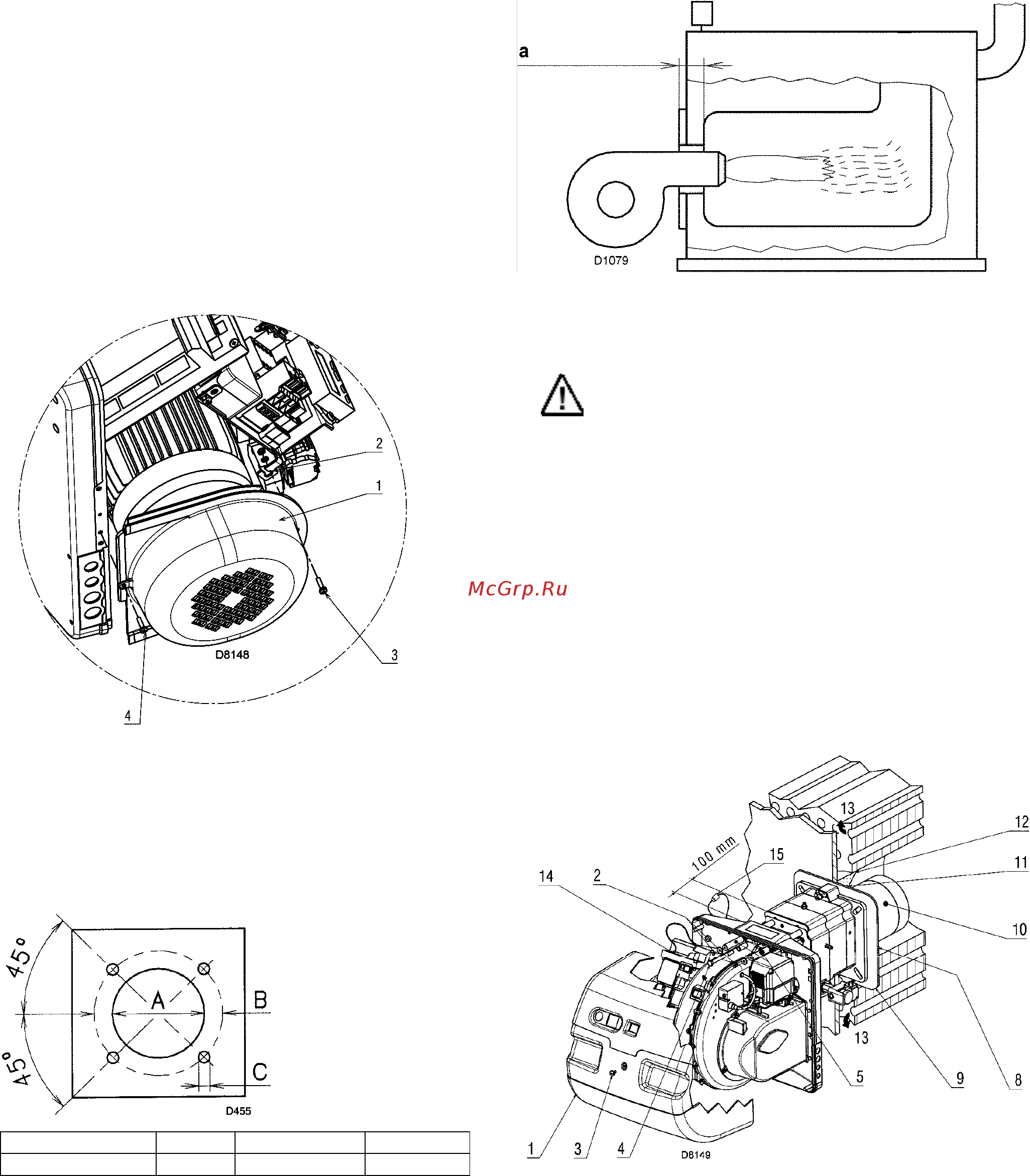

13
4.5 Установка горелки на котёл
Вступление
Горелка RS 64/E MZ может устанавливаться как на
котёл с инверсией пламени (двухходовой котёл)*, в
этом случае рекомендуется использовать модель с
длинной головой, так и котлы с камерой сгорания,
где дымовые газы отходят через заднюю стенку
(трёхходовые котлы), на которых достигаются
наилучшие результаты горения с точки зрения
низкого содержания NO
x
.
Максимальная толщина передней стенки котла
(смотри расстояние а, рис. 10), включая
огнеупорную изоляцию, не должна превышать 200
мм.
Рис. 11
Рис. 10
ВНИМАНИЕ
Прежде чем устанавливать кожух горелки,
необходимо закрепить защитное ограждение
двигателя, которая входит в комплект поставки
(1), на площадке (2), с помощью специальных
винтов (3) с гайкой и шайбой.
Закрепите площадку на передней панели
горелки с помощью винта (4). Смотри рисунок
11.
Подготовка котла
Подготовка отверстий во фланце котла
Просверлите отверстия во фланце котла, который
закрывает камеру сгорания, как показано на рисунке 12.
Расположение отверстий с резьбой можно разметить с
помощью теплового экрана, который входит в комплект
поставки горелки.
Рис. 12
мм A B C
RS 64/E MZ 185 275-325 M 12
Длина головки
Длина головки подбирается в соответствии с
рекомендациями производителя котла, но в любом случае
она должна быть больше, чем толщина дверцы котла,
включая толщину огнеупорного материала.
Длина головки L (мм), может быть следующей:
Головка (10)
• короткая 250 мм
• длинная 385 мм
Рис. 13
Для котлов, у которых дымовые газы проходят спереди
(13), установите защиту (11) из огнеупорного материала
между огнеупорной защитой котла (12) и головкой (10).
Данная защитная прокладка не должна препятствовать
выниманию головки. Смотри рисунок 13.
На котлы, передняя часть которых охлаждается водой, не
требуется ставить огнеупорную прокладку (11) – (12)
(рисунок 13), если только это не требует производитель
котла.
