19
4.9 Настройка реле тепловой защиты
Реле тепловой защиты служит для того, чтобы сохранить двигатель от повреждения в случае резкого роста
потребляемого тока или при пропадании одной из фаз.
При настройке смотрите таблицу, приведённую на электрической схеме №6 в Приложении А.
Если минимальное значение шкалы реле тепловой защиты превышает потребляемый ток, указанный на
шильдике двигателя, его защита всё равно обеспечивается. Это происходит, когда напряжение питания
двигателя равно 400 Вольт.

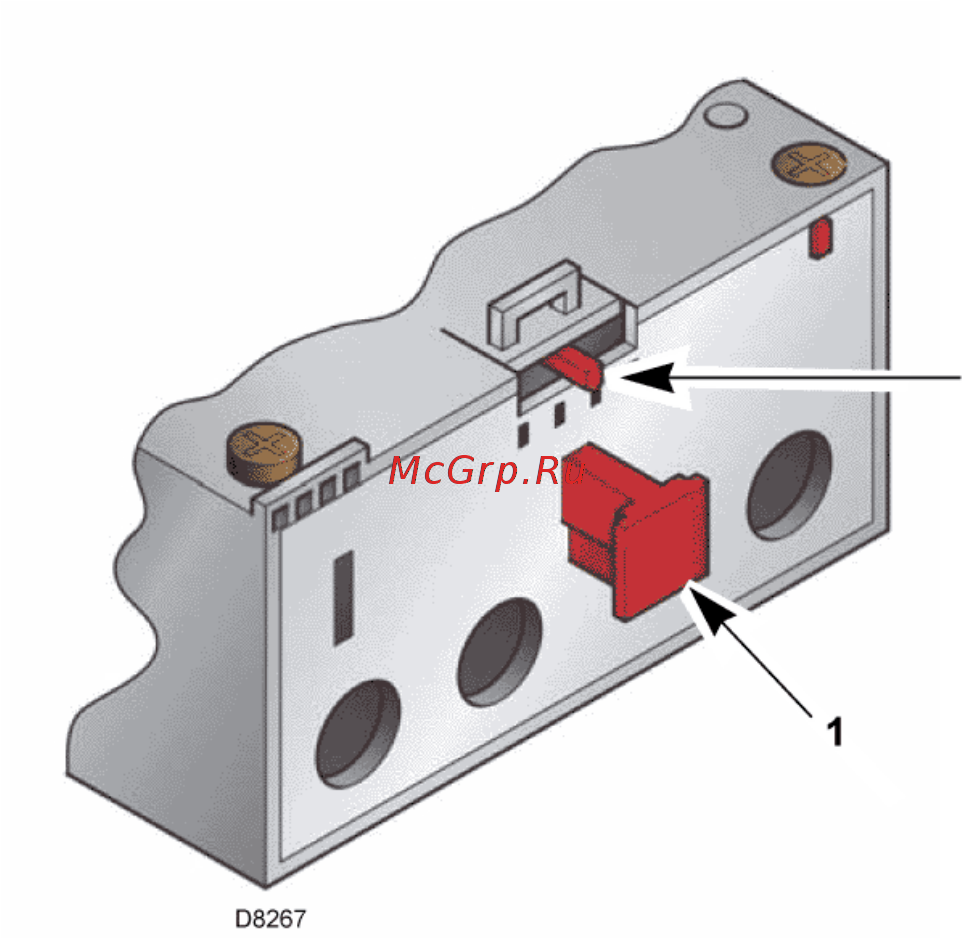

Для того чтобы вернуть реле тепловой защиты в исходное состояние после срабатывания, нажмите кнопку
(1) показанную на рисунке 22.
Рисунок 22
