ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Процесс горения
Выполните анализ дымовых газов. Если где-то по
сравнению с предыдущими проверками произошли
сильные изменения, значит, в этом месте
особенно внимательно надо будет произвести
техническое обслуживание.
Утечки газа
Убедитесь, что в трубопроводе, соединяющем
счетчик газа и горелку, нет утечек газа.
Фильтр газа
Заменяйте фильтр газа, когда он загрязняется.
Головка горелки
Откройте горелку и проверьте, чтобы все
элементы горелки были целы и исправны, не
деформированы из-за высокой температуры, не
были грязными и стояли на своих местах.

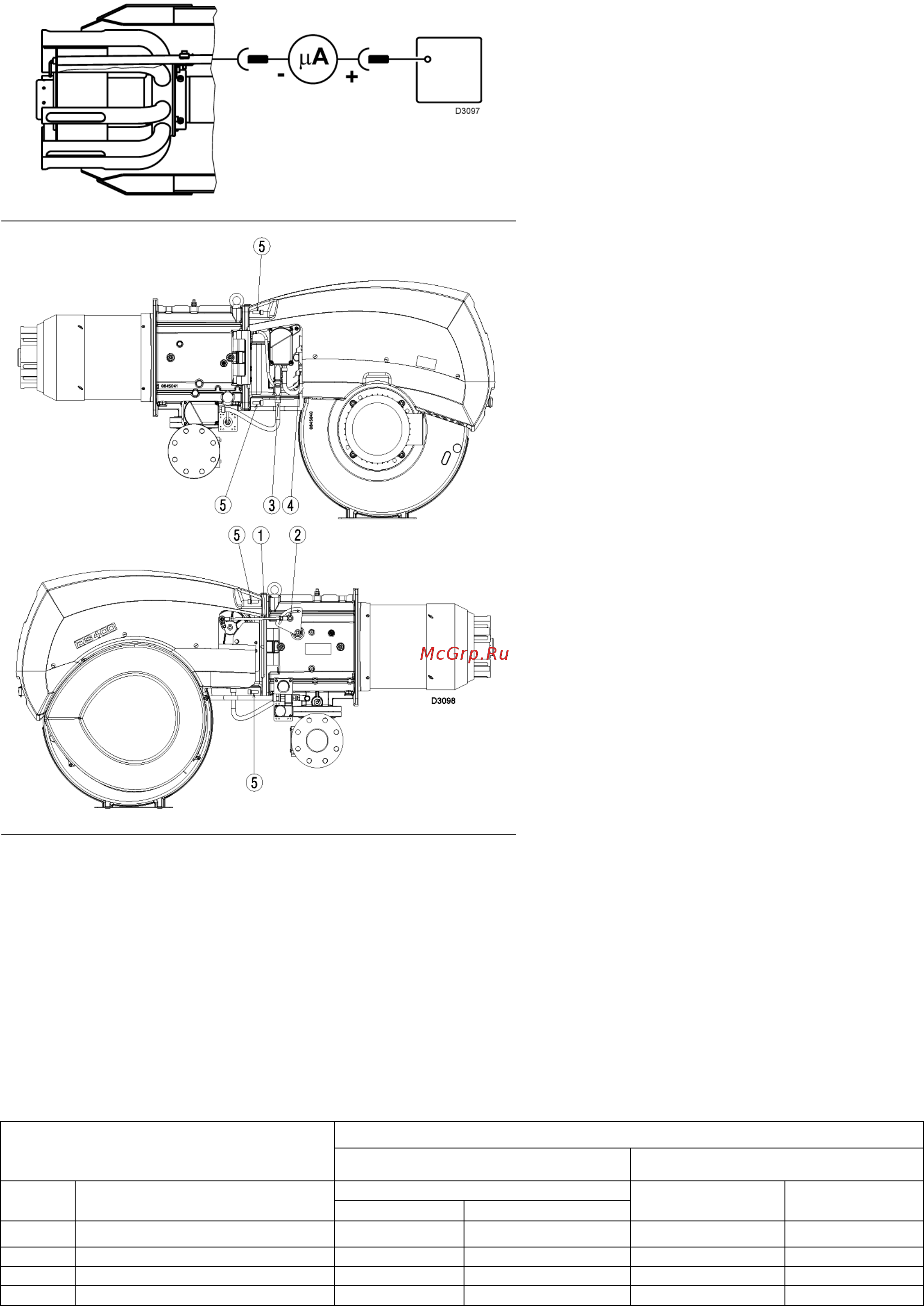

Проверка наличия пламени (А)
Горелка оборудована устройством ионизации для
проверки наличия пламени.
Минимальный ток, при котором работает блок
управления (автомат горения) – 6 мкА.
Обычно горелка подает гораздо больший ток, так
что, как правило, не требуется никаких проверок.
Однако если вы все же хотите измерить ток
ионизации, необходимо разъединить штекер,
расположенный на проводе датчика ионизации и
присоединить микроамперметр для постоянного
тока со шкалой на 100 мкА. Следите за
полярностью!
Горелка
Следите за тем, чтобы не было слишком
изношенных элементов, винты должны быть
затянуты. Почистите горелку снаружи.
Горение
Свяжитесь с сервисной службой для того, чтобы
отрегулировать горелку в том случае, если
параметры процесса горения, замеренные перед
тем, как приступать к техническому обслуживанию,
не соответствуют действующим стандартам или
являются неудовлетворительными.
Замечание
В зависимости от типа используемого газа,
рекомендуется отрегулировать горелку, в
соответствии с указаниями, приведенными в
таблице (С).
КАК ОТКРЫТЬ ГОРЕЛКУ (рисунок В):
- Отключите электрическое питание
- Снимите тягу (1) рычага перемещения головки, ослабив гайку (2)
- Отсоедините штуцер (3) от серводвигателя газа
- Отсоедините штуцер (4) от реле давления газа
- Снимите болты (5).
Теперь горелку можно открыть, повернув ее на шарнире.
ИЗБЫТОК ВОЗДУХА
EN 676
Максимальная мощность, λ ≤ 1,2 Минимальная мощность, λ ≤ 1,3
Настройка, СО
2
%
ГАЗ
Максимальное
теоретическое СО
2
; О
