16

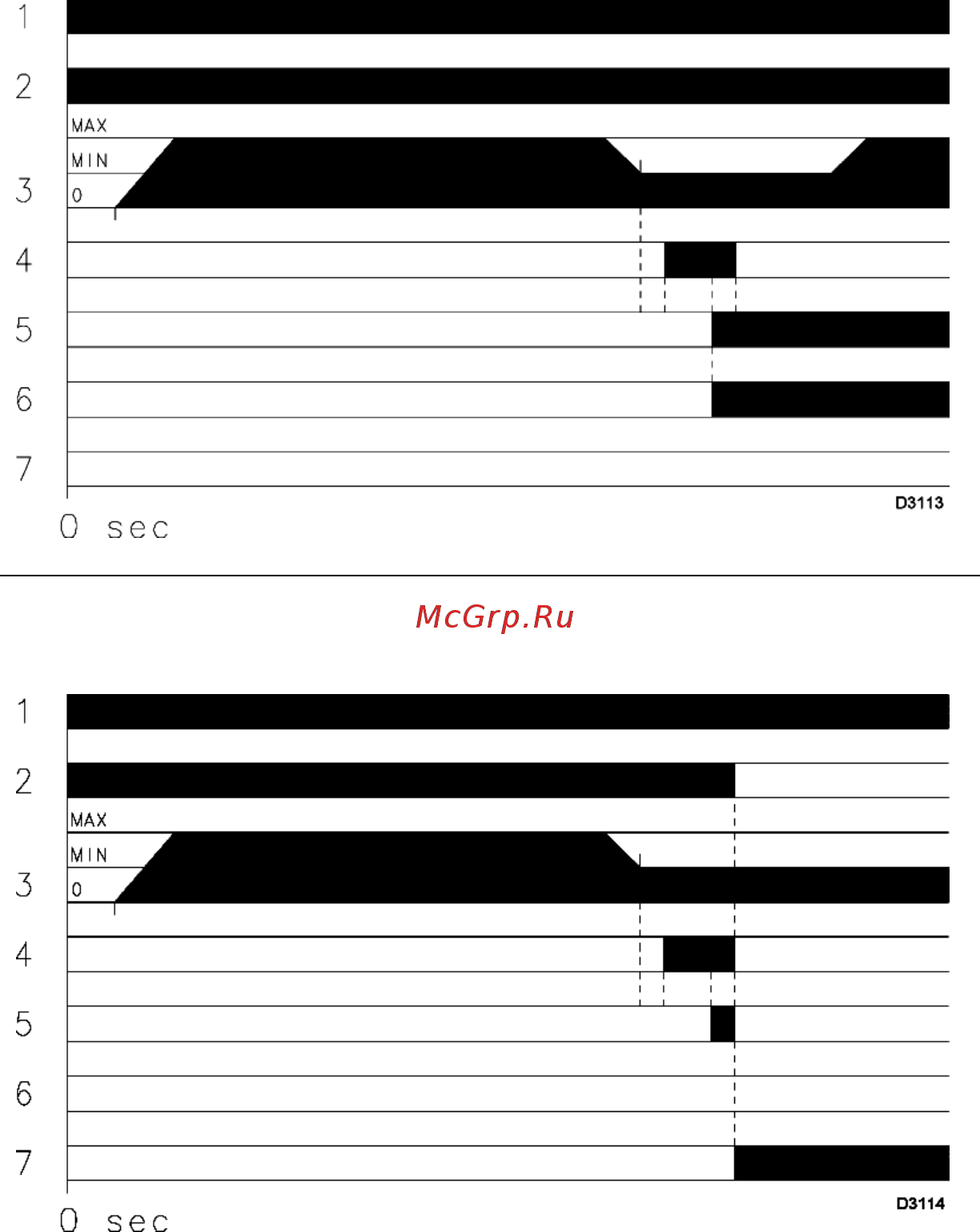

ПРАВИЛЬНЫЙ РОЗЖИГ
(секунды)
(А)
РОЗЖИГА НЕ ПРОИЗОШЛО
(В)
РАБОТА ГОРЕЛКИ (рис. А)
1 – Термостат
2 – Двигатель
3 – Заслонка воздуха
4 – Трансформатор розжига
5 – Клапан
6 – Пламя
7 – Аварийная остановка
ОТКЛЮЧЕНИЕ ГОРЕЛКИ ВО ВРЕМЯ
РАБОТЫ
Если пламя случайно погаснет во время
работы, в течение 1 секунды произойдет
аварийная остановка горелки.
Для проверки всей программы работы,
смотрите специальное руководство на блок
управления LMV, которое предоставляется в
момент обучения, проводимого Сервисной
Службой.
НЕИСПРАВНОСТИ / УСТРАНЕНИЕ
Блок управления, установленный на горелке,
имеет встроенную функцию диагностики, с
помощью которой можно легко определить
причину той или иной неполадки.
Для того чтобы ознакомиться со всем
списком сообщений диагностики, смотрите
специальное руководство на блок
управления, которое предоставляется в
момент обучения техническому
обслуживанию.
