Riello RS 1200/EV BLU [24/34] Лист 7
![Riello RS 300/EV BLU [24/34] Лист 7](/views2/1660557/page24/bg18.png)
24
BU = синий
BK = черный
BN = коричневый
YE = желтый
GN = зеленый
RD = красный
WH = белый
OG = оранжевый
VT = фиолетовый
GY = серый
PK = розовый
GO = золотой
TQ = бирюзовый
SR = серебряный
GNYE = желто/зеленый

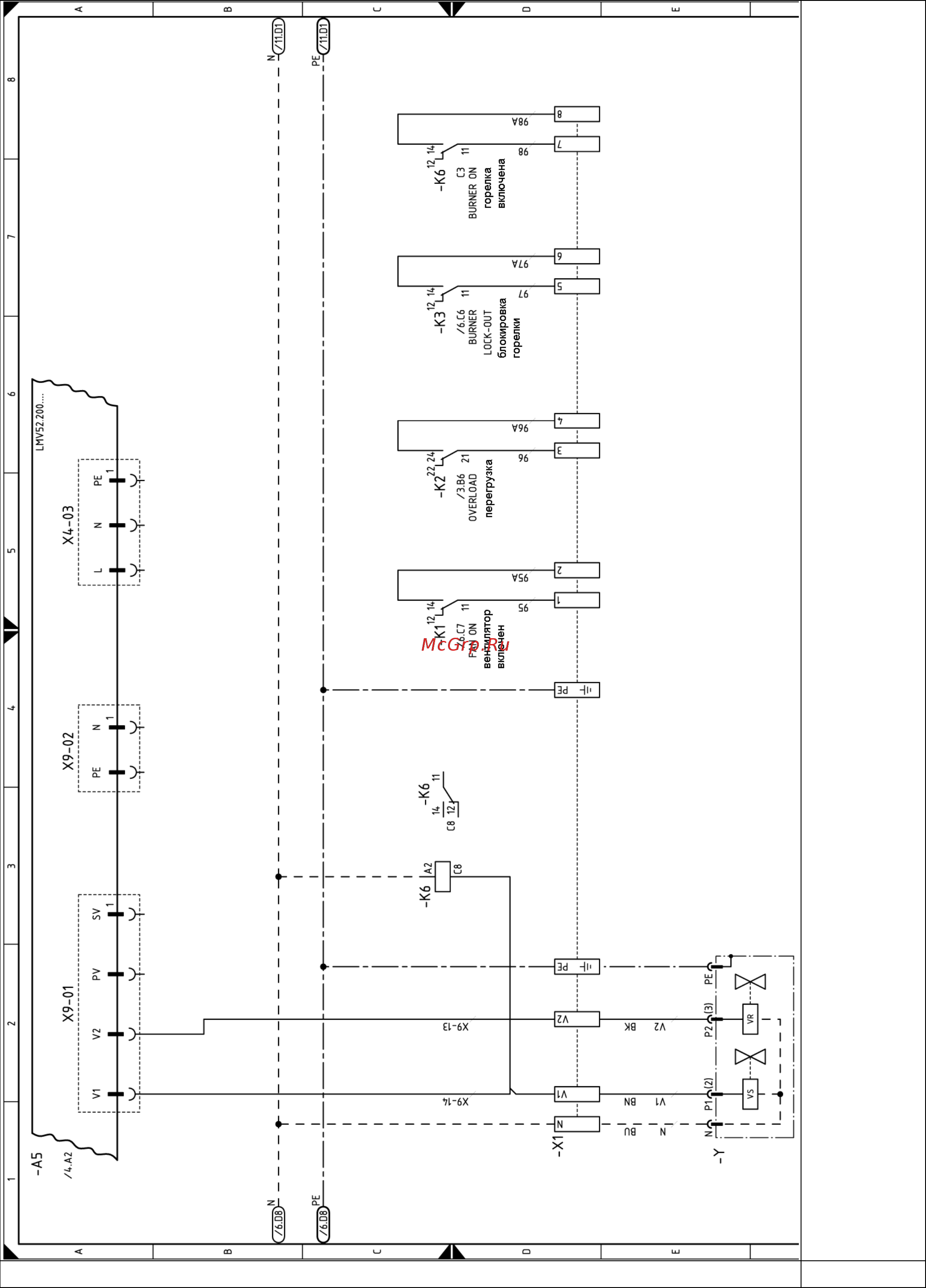

РАБОЧАЯ СХЕМА LMV52…
Лист 7
