Гидравлические схемы подачи топлива

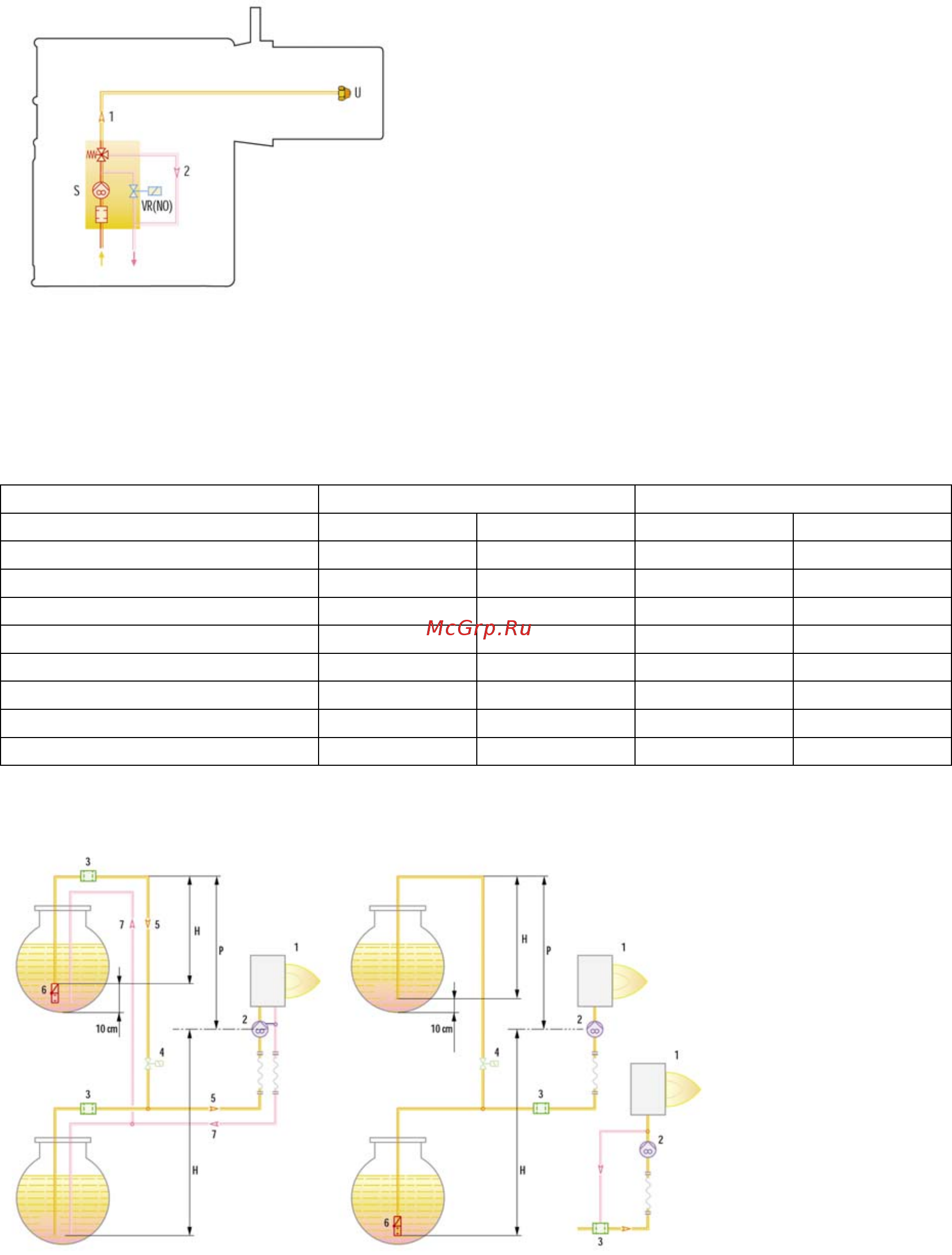

Гидравлическая схема горелки

Все горелки серии RIELLO 40F оборудованы шестеренчатыми топливными насосами.

Топливо может подаваться к горелкам, как с правой, так и с левой стороны. Для распыления

подаваемого насосом топлива в горелки серии RIELLO 40F устанавливается одна форсунка.

S Топливный насос с фильтром и регулятором

давления на подающем топливопроводе

VR Нормально открытый клапан возврата топлива

1 Трубка подачи топлива к форсунке

2 Обратный топливопровод, идущий от регулятора

давления

U Форсунка

Системы подачи дизельного топлива

Системы подачи топлива, которые могут быть использованы для горелок серии RIELLO

40F представлены на схемах. Выбор диаметра и длины топливопроводов необходимо

осуществлять используя данные из таблицы.

makc

– максимальная эквивалентная длина топливопровода

Система А Система В

Длина топливопровода Ø 8 мм Ø 10 мм Ø 8 мм Ø 10 мм

Н (м) L

макс

(м) L

макс

(м) L

макс

(м) L

макс

(м)

0 35 100 - -

0,5 30 100 10 20

1,0 25 100 20 40

1,5 20 90 40 80

2,0 15 70 60 100

3,0 8 30 - -

3,5 6 20 - -

Система А
