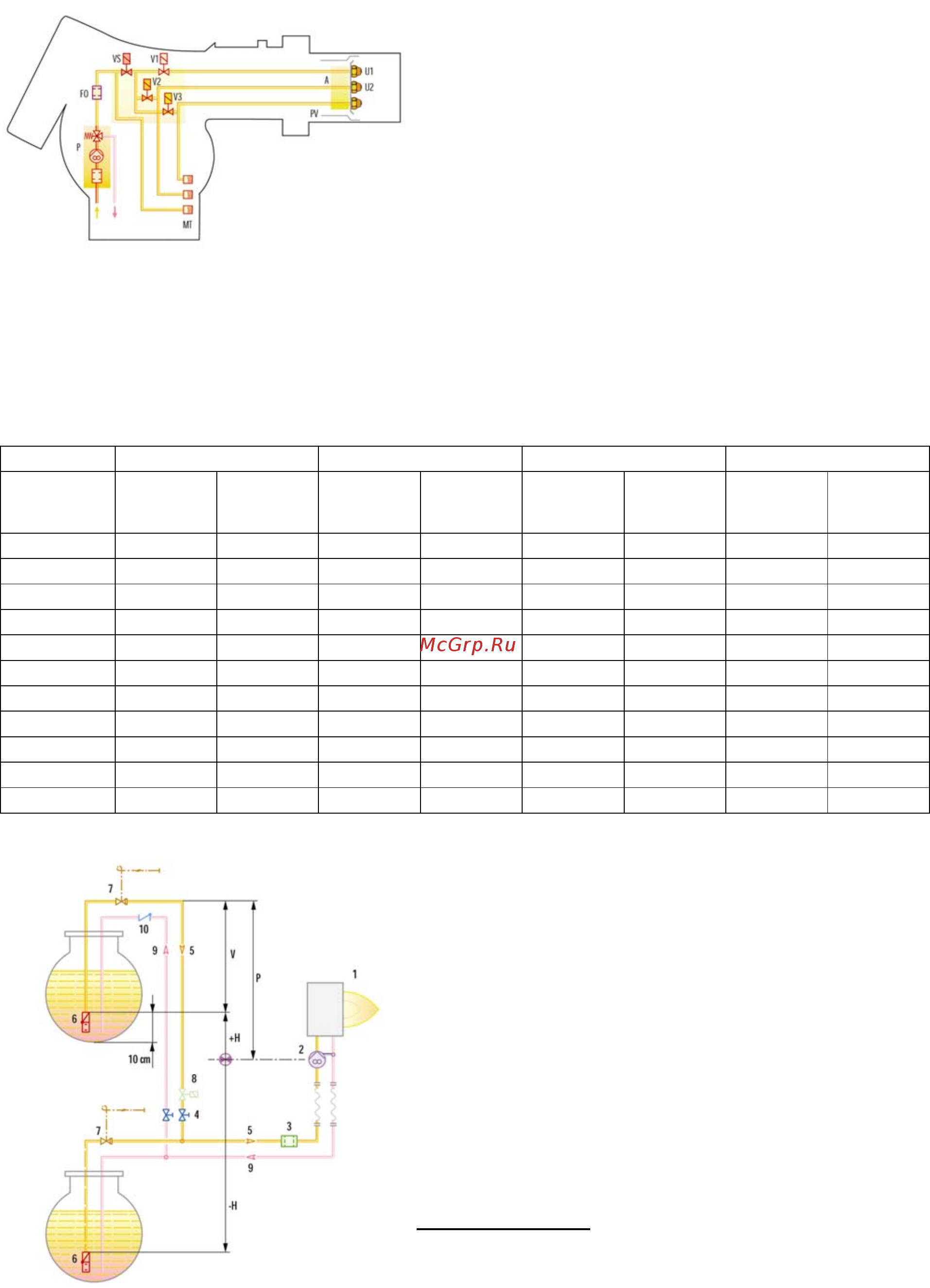

Р Топливный насос с фильтром и регулятором
давления на подающем топливопроводе
FO Топливный фильтр
V1-V2-V3 Топливные клапаны
VS Предохранительный клапан
МТ 3-х ступенчатый гидравлический цилиндр
U1-U2-U3 Форсунки
PV Держатель форсунки
А Распылитель
Система подачи дизельного топлива
На подающем топливопроводе должны быть установлены устройства безопасности,
предусмотренные действующими СНиПами.
В таблице указаны рекомендуемые диаметры топливопроводов для различных горелок, в
зависимости от разницы по высоте между горелкой и баком с топливом и расстояниями между ними.
L
макс
– максимальная эквивалентная длина топливопровода (м)
Модель PRESS 140 T/G PRESS 200 T/G PRESS 300 T/G PRESS 450 T/G
Диаметр
топливопр
оводов
14 мм 16 мм 16 мм 18 мм 16 мм 18 мм 16 мм 18 мм
+H, -H (м) L
макс
(м) L
макс
(м) L
макс
(м) L
макс
(м) L
макс
(м) L
макс
(м) L
макс
(м) L
макс
(м)
2,0 71 118 84 132 57 90 40 60
1,5 66 110 78 123 53 83 35 55
1,0 61 102 72 114 49 77 32 50
0,5 55 94 66 105 44 70 30 48
0,0 50 86 60 96 40 64 27 43
-0,5 45 78 54 87 36 58 18 35
-1,0 40 69 48 78 31 51 15 30
-1,5 35 61 42 69 27 45 13 25
-2,0 29 53 36 60 23 39 10 20
-3,0 20 38 25 43 15 27 5 10
Н Разница по высоте между насосом горелки и
донным клапаном
ø Внутренний диаметр топливопровода
Р Высота 10 м
V Высота 4м
1 Горелка
2 Насос горелки
3 Фильтр
4 Запорный ручной вентиль
5 Подающий топливопровод
6 Донный клапан
9 Обратный топливопровод
10 Обратный клапан
Позиции 7, 8 – предохранительные запорные
клапана. Необходимость установки должна
определяться инженером-проектировщиком.
ЗАМЕЧАНИЕ:
Проект системы топливоподачи
должен выполняться специализированной
проектной организацией.
