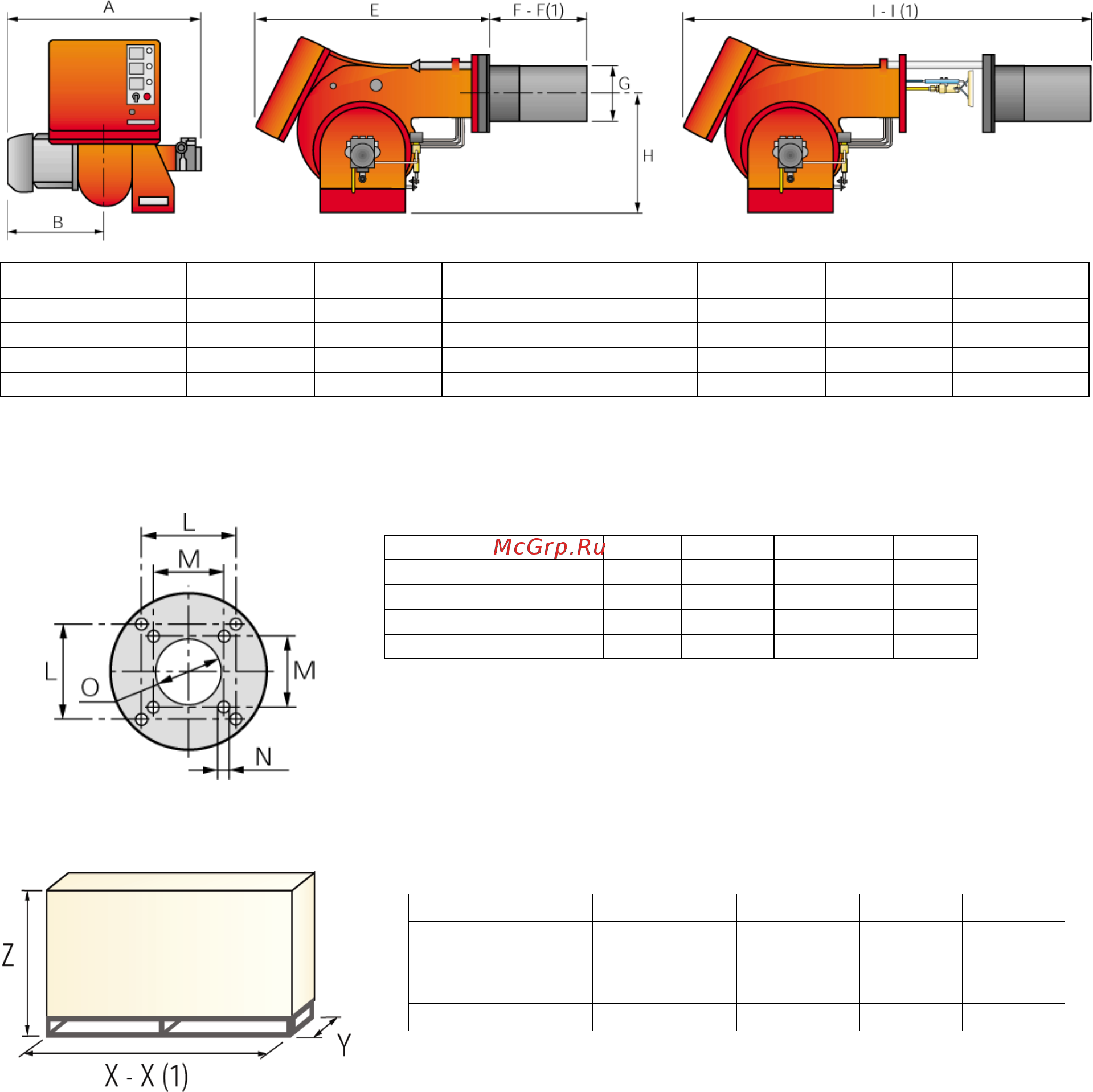

Габаритные размеры и вес
Модель
A B E F - F(1) G H I – I(1)
PRESS 140T/G
765 365 890 363 - 473 222 467 1250 - 1360
PRESS 200 T/G
796 396 890 391 - 501 250 467 1280 - 1390
PRESS 300 T/G
858 447 1000 444 - 574 295 496 1440 - 1570
PRESS 450 T/G
950 508 1070 476 - 606 336 525 1546 - 1676
(1) размеры с удлиненной головкой
Присоединение топлива – 1’ наружная резьба
Фланец для установки горелки на котел
Модель
L M N O
PRESS 140 T/G
260 230 M14 225
PRESS 200 T/G
260 - M16 255
PRESS 300 T/G
260 - M18 300
PRESS 450 T/G
310 - M20 340
Упаковка
Модель X – X(1) Y Z кг
PRESS 140 T/G
1500 930 905 130
PRESS 200 T/G
1500 930 905 220
PRESS 300 T/G
1780 1085 990 238
PRESS 450 T/G
1780 1085 990 300
(1) размеры с удлиненной головкой
Стандартная комплектация
Гибкие топливные шланги-2шт.
Штуцеры для присоединения к насосу-2шт.
Винты для крепления фланца горелки к теплогенератору-4шт.
Удлинители направляющих – 2шт.(для моделей с удлиненными головками PRESS 300T/G – 450T/G)
Кабельные сальники – 4шт.
Диск диффузора – 1шт. (для модели PRESS 450T/G)
Пускатель – 1шт. (для версий пуском звезда-треугольник)
Инструкция по монтажу и эксплуатации-1шт.
Спецификация запасных частей-1шт
.
Внимание! Форсунки не входят в комплект поставки и заказываются отдельно в соответствие
с мощностью на которой планируется использовать горелку.
См. раздел «Дополнительные принадлежности»
