С – РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
Головка горелки движется одновременно с эксцентриком 8 (рисунок 3) и с эксцентриком с
изменяемым профилем 1 (рисунок 5).
Положение головки можно определить по цилиндру 2 (рисунок 4).
Органу управления головкой настраиваются на заводе и рассчитаны на максимальный ход 40 мм
(градуированный цилиндр 2 смещается с риски 0 на риску 9), что соответствует диапазону
плавного изменения расхода топлива (модуляции) от 35 до 140 кг/час.
Если вам нужен другой диапазон модуляции, то вы должны заново отрегулировать приводящие
механизмы, таким образом, чтобы ход головки соответствовал приведенной ниже диаграмме.

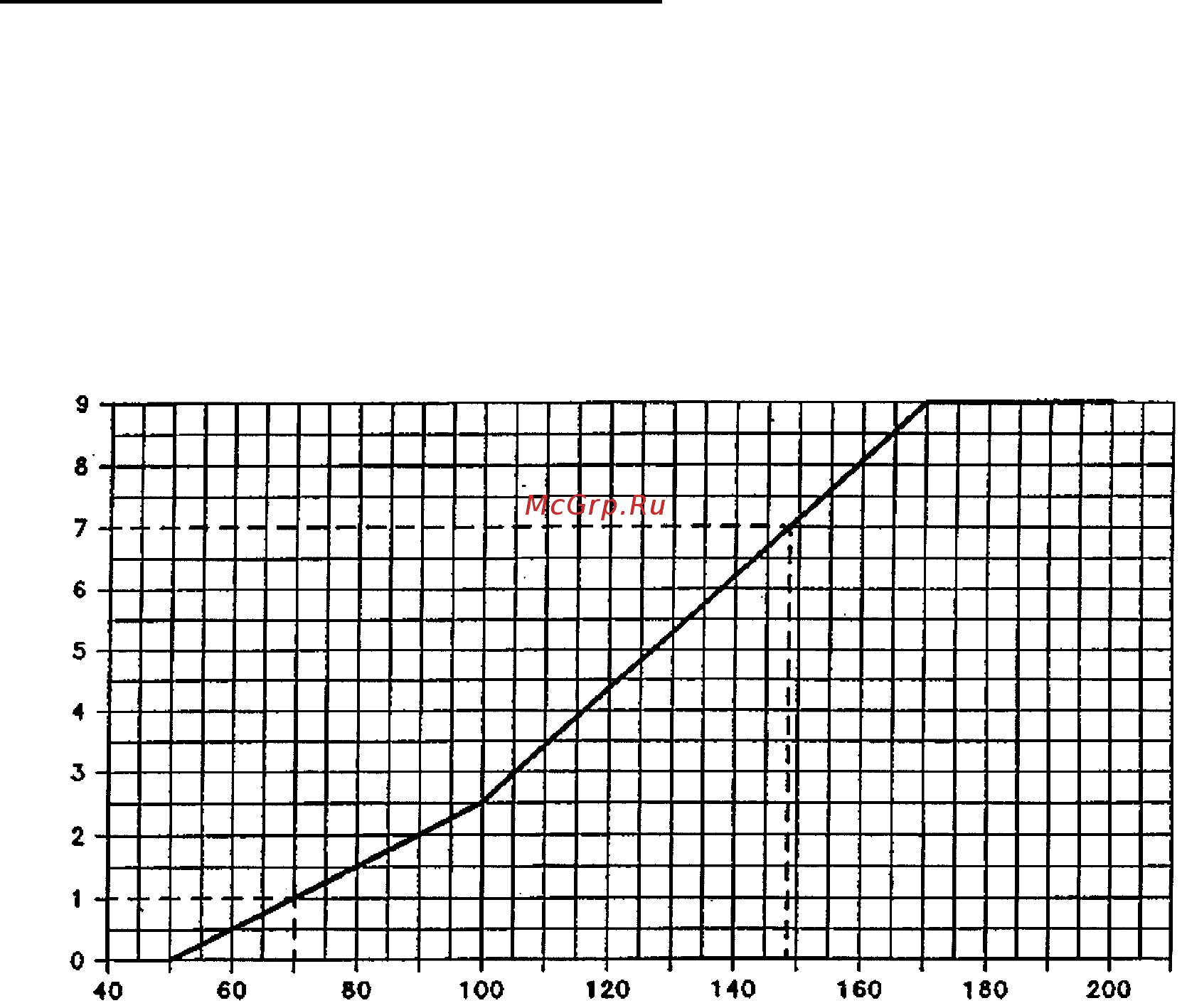

Перемещение головки горелки, количество
рисок
кг/час
Например:
Модуляция в диапазоне 70 – 148 кг/час, из диаграммы мы находим, что риска 1 соответствует
расходу 70 кг/час, а риска 7 – расходу 148 кг/час, при этом ход будет равен 6 рискам.
ЗАМЕЧАНИЕ:
Чтобы механизмы не заедали во время перемещения, не выходите за максимальный и
минимальный пределы, которые соответствуют положению цилиндра 2 (рисунок 4) на риске 9,
если серводвигатель находится в положении 130°, и риске 0, если серводвигатель стоит на 0°.
