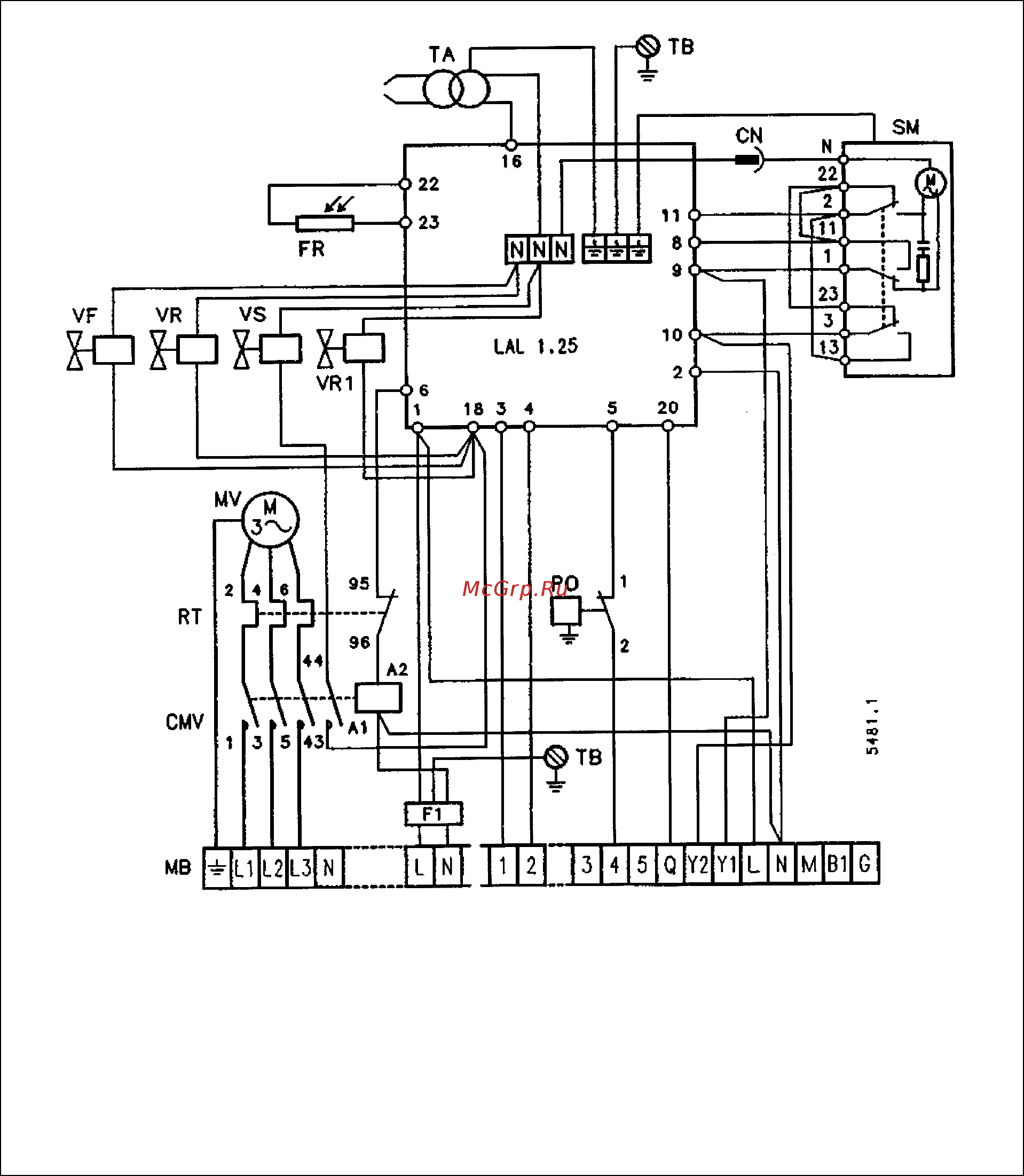

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
(выполняемое на заводе)
CMV: контактор двигателя
RT: реле тепловой защиты
SM: серводвигатель
TA: трансформатор розжига
TB: заземление горелки
FR: фоторезистор
FO: реле давления топлива
MB: клеммник горелки (смотри страницу 6)
MV: двигатель
CN: коннектор
VS: предохранительный клапан (прямой трубопровод)
VF: рабочий вентиль
VR: предохранительный клапан (обратный трубопровод)
VR1: предохранительный клапан (обратный трубопровод)
F1: фильтр против радиопомех
