ОРГАНЫ УПРАВЛЕНИЯ ГОРЕЛКОЙ, НАСТРАИВАЕМЫЕ НА ЗАВОДЕ
Как правило не требуется производить какие-либо дополнительные регулировки следующих
устройств:
А – серводвигатель
В – Насос
С – Дистанционный аварийный выключатель двигателя

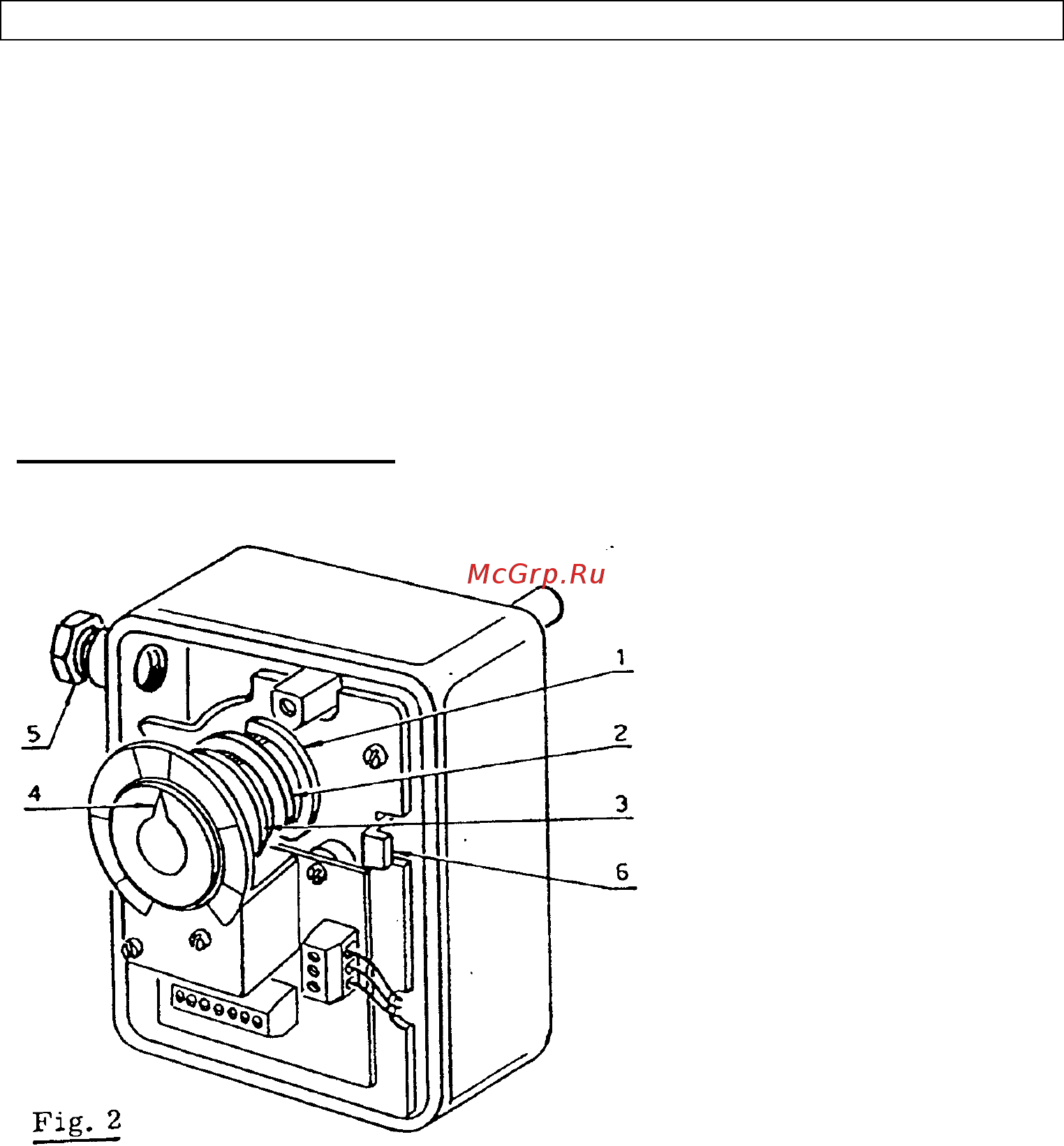

А - СЕРВОДВИГАТЕЛЬ
Рисунок 2
1) 1-й эксцентрик (синий)
2) 2-й эксцентрик (красный)
3) 3-й эксцентрик (черный)
4) стрелка, указывающая положение
5) отверстие для проводов
6) перезапуск моторчика
Серводвигатель одновременно регулирует расход и давление воздуха, а также расход топлива.
В нем есть 3 регулируемых эксцентрика, которые приводят в действие три переключателя.
1-й эксцентрик: ограничивает ход серводвигателя в положении 0°.
Когда горелка погашена, воздушная заслонка полностью закрыта.
2-й эксцентрик: ограничивает ход серводвигателя в положении 130°.
3-й эксцентрик: регулирует минимальную производительность при модуляционном режиме
работы. На заводе устанавливается в положении 20°.
