С – РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ

Головка горелки движется одновременно с эксцентриком 8 (рисунок 3) и с эксцентриком с

изменяемым профилем 1 (рисунок 5).

Положение головки можно определить по цилиндру 2 (рисунок 4).

Органу управления головкой настраиваются на заводе и рассчитаны на максимальный ход 50 мм

(градуированный цилиндр 2 смещается с риски 0 на риску 9), что соответствует диапазону

плавного изменения расхода топлива (модуляции) от 100 до 450 кг/час.

Если вам нужен другой диапазон модуляции, то вы должны заново отрегулировать приводящие

механизмы, таким образом, чтобы ход головки соответствовал приведенной ниже диаграмме.

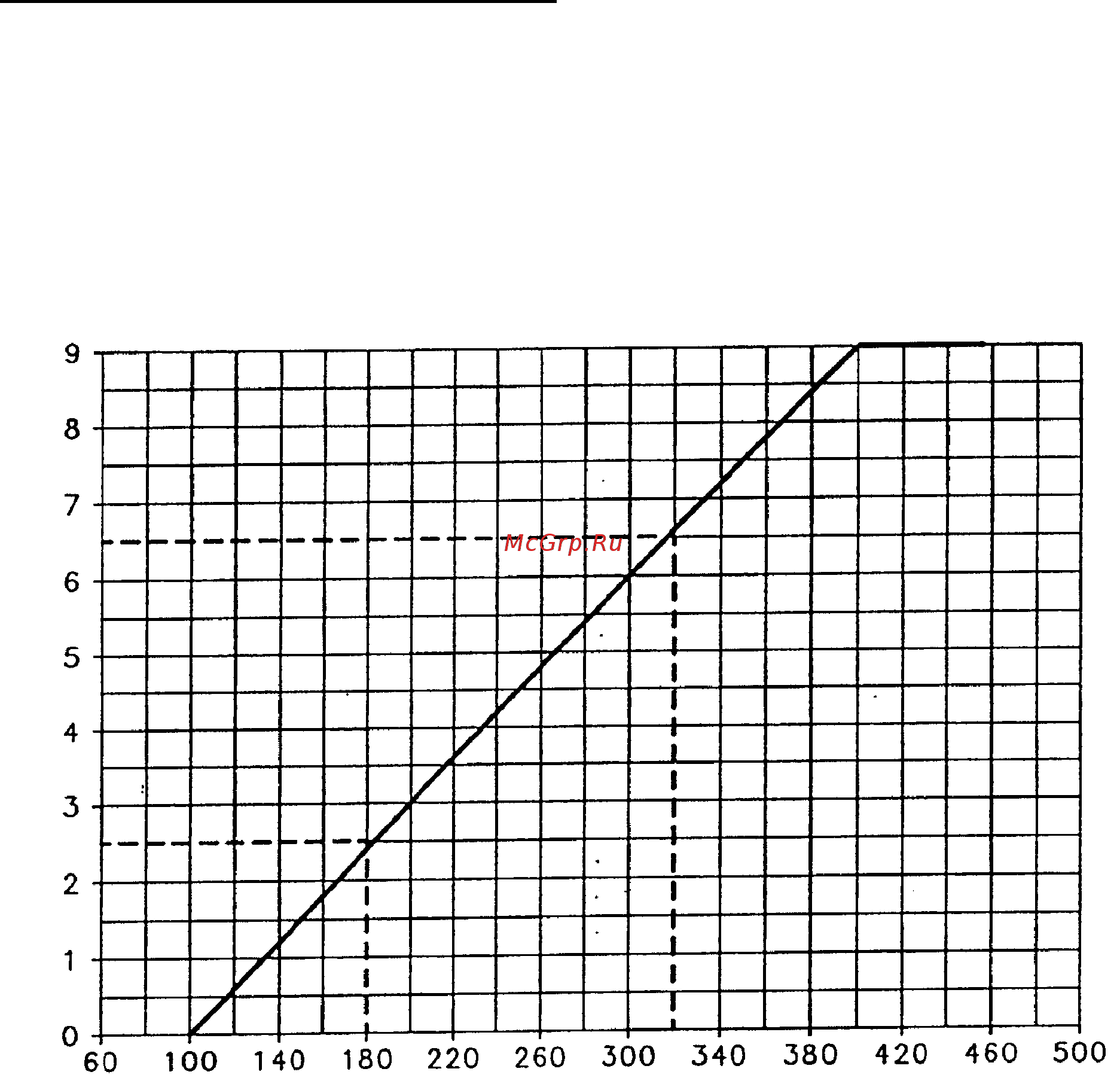

Перемещение головки горелки, количество рисок

кг/час

Например:

Модуляция в диапазоне 180 –320 кг/час, из диаграммы мы находим, что риска 2,5 соответствует

расходу 180 кг/час, а риска 6 – расходу 320 кг/час, при этом ход будет равен 4 рискам.

ЗАМЕЧАНИЕ:

Чтобы механизмы не заедали во время перемещения, не выходите за максимальный и

минимальный пределы, которые соответствуют положению цилиндра 2 (рисунок 4) на риске 9,

если серводвигатель находится в положении 130°, и риске 0, если серводвигатель стоит на 0°.
