3

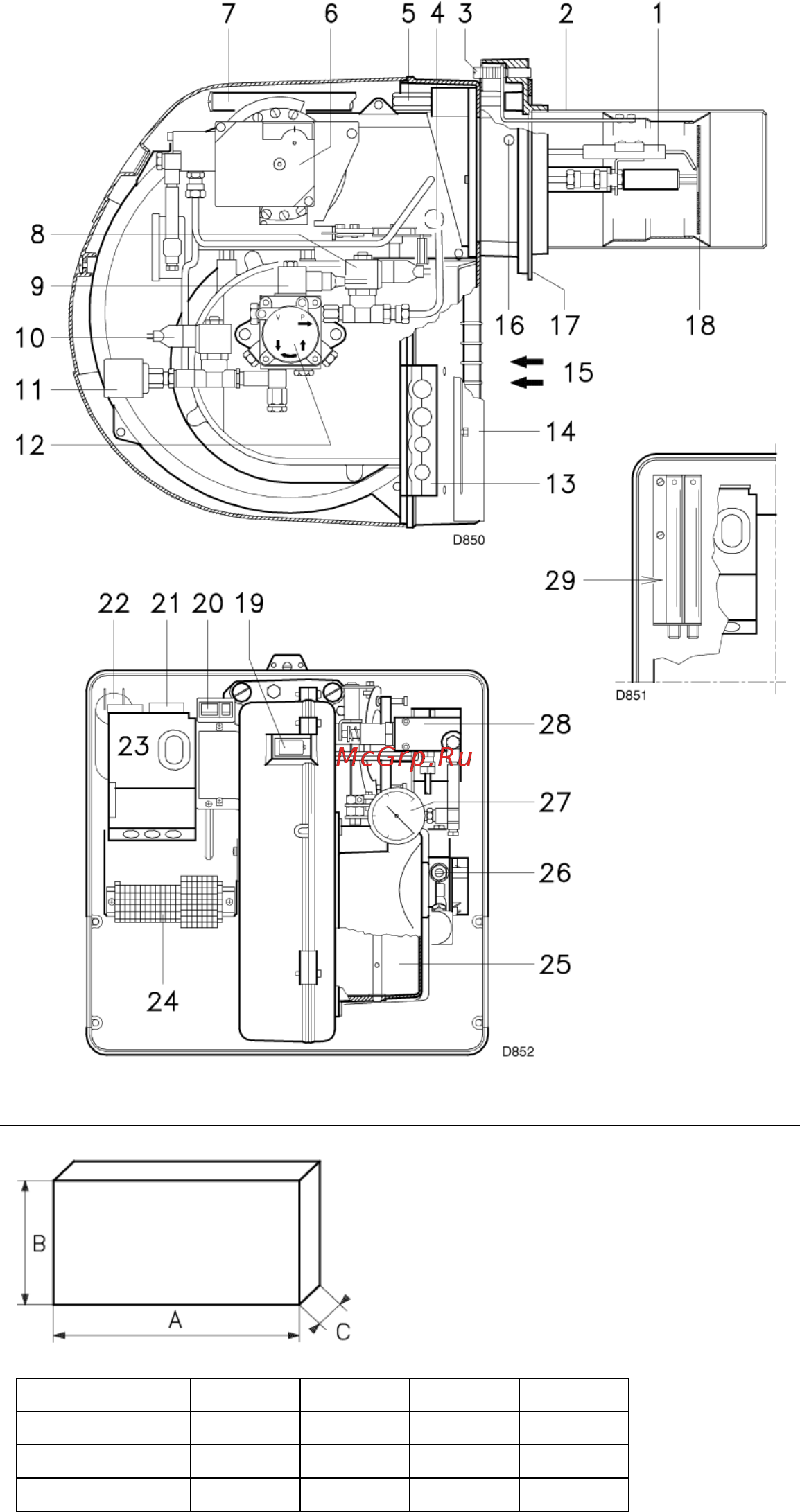

ОПИСАНИЕ ГОРЕЛКИ (А)
(А)
(В)
мм А
(1)
В С кг
RL 28/M 872 550 540 39
RL 38/M 872 550 540 41
RL 50/M 872 550 540 42
1 Электроды розжига
2 Головка горелки
3 Винт для регулировки головки горелки
4 Фотоэлемент для контроля наличия пламени
5 Винт для крепления вентилятора к фланцу
6 Серводвигатель, управляет регулятором расхо да
топлива и воздушной заслонкой.
Во время остановки горелки воздушная заслонка
полностью закрывается, чтобы уменьшить до
минимума потери тепла из котла, вызванные тягой
из дымохода.
7 Направляющие для открывания горелки и проверки
головки горелки
8 Клапан на подающем трубопроводе насоса
(предохранительный)
9 Клапан на подающем трубопроводе насоса
10 Клапан на обратном трубопроводе форсунки
11 Реле давления топлива
12 Насос
13 Пластинка на с 4 отверстиями, через которые
проходят гибкие топливные шланги и электрические
провода
14 Дополнительная воздушная заслонка
15 Вход воздуха в вентилятор
16 Штуцер для замера напора вентилятора
17 Фланец для крепления к котлу
18 Диск стабилизации пламени
19 Глазок для контроля пламени
20 Один выключатель для режимов работы:
- автоматический режим – ручной режим –
выключено
Одна кнопка для:
увеличения - уменьшения мощности
21 Контактор двигателя и реле тепловой защиты с
кнопкой включения после аварийной остановки (RL
38 – 50/M)
22 Конденсатор двигателя
23 Блок управления с сигнальной лампой аварийной
остановки и кнопкой включения после аварийной
остановки
24 Клеммник
25 Воздушная заслонка
26 Регулирование давления насоса
27 Манометр для индикации давления в обратном
трубопроводе форсунки
28 Регулятор давления в обратном трубопроводе
форсунки
29 Удлинители для направляющих (7)
Аварийная остановка горелки может произойти
двумя способами:
Аварийная остановка блока питания
:
если загорелась кнопка на блоке управления (23)
(рисунок А), это означает, что произошла аварийная
остановка горелки.
Для включения горелки нажмите кнопку
Аварийная остановка двигателя
: (RL 38 – 50/M): для
включения нажмите кнопку реле тепловой защиты (21)
(А).
УПАКОВКА – ВЕС (В)
Указаны приблизительные значения.
•
Горелка упаковывается в картонную коробку.
Габаритные размеры в упаковке приведены в таблице
(В).
•
Вес горелки с упаковкой указан в таблице (В).
