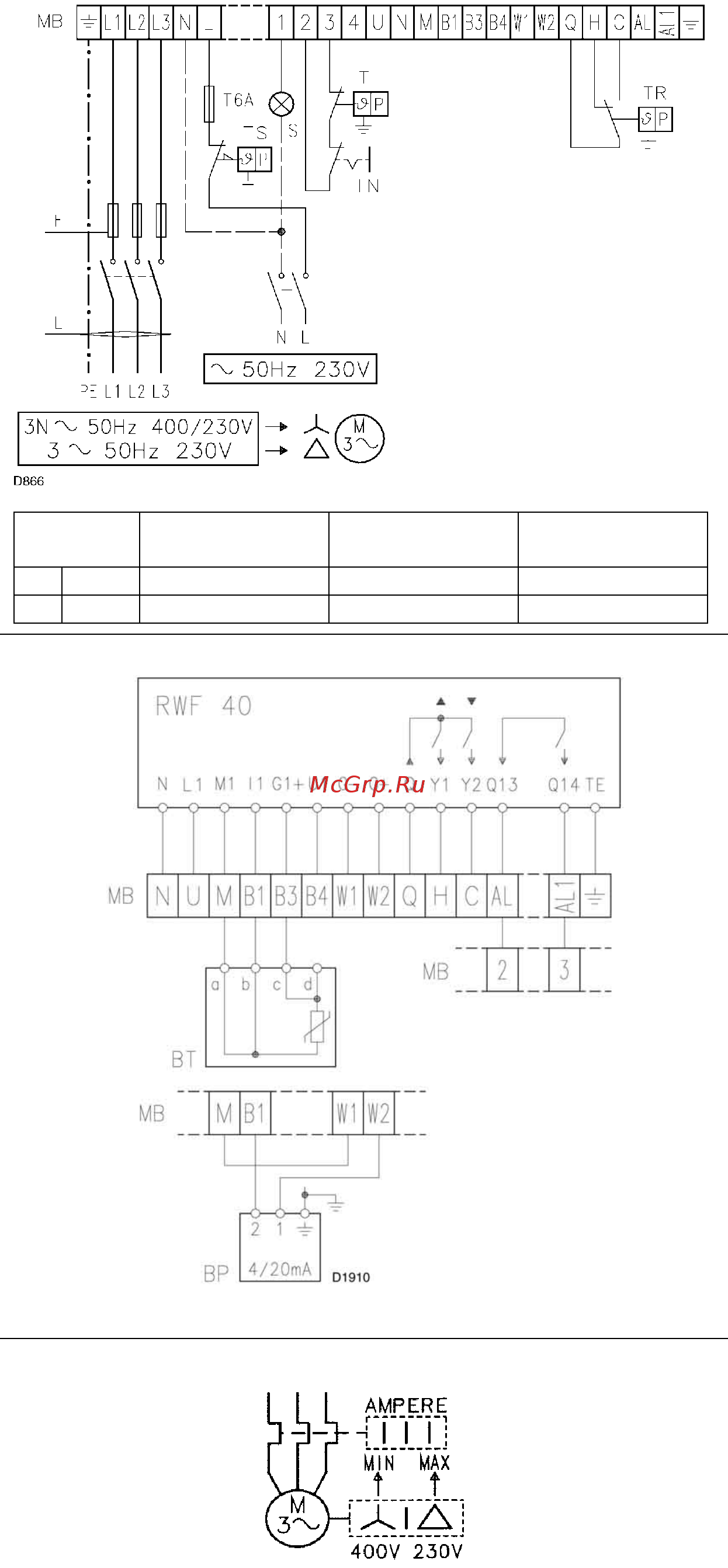

Электрическое подключение горелок
RL 70-100-130/M (рис 16)
Трехфазное электропитание 230/400
Вольт с нейтралью
Плавкие предохранители и
сечение проводов на рис 16 – смотри
таблицу.
Не указанные сечения кабелей
составляют 1,5 мм
2
.
рис 16
RL 70/М
230В 400В
RL 100/М
230В 400В
RL 130/М
230В 400В
F A Т10 Т6 Т16 Т10 Т16 Т10
L мм
2
1,5 1,5 1,5 1,5 1,5 1,5
RWF40
a-b : красный c-d : белый
рис 17
ТЕПЛОВОЕ РЕЛЕ
рис 18
Электрическое подключение
регулятора мощности RWF40
(модулирующий режим работы). (рис
17)
Обозначения на схемах
ВТ – датчик температуры
ВР – датчик давления
IN – электрический выключатель для
ручной остановки горелки
MB – клеммная колодка горелки
S – дистанционная сигнализация об
аварийной остановке
TL: предельный дистанционный
регулятор: останавливает горелку,
когда температура или давление в
котле достигают заданного значения.
TR – дистанционное управление для
регулировки: управляет минимальной
и максимальной мощностью.
Устройство дистанционного
управления не нужно, если
присоединен регулятор RWF40 для
модулирующего режима работы;
поскольку сам регулятор выполняет
его функции.
TS – аварийное дистанционное
управление: срабатывает в случае
неисправности TL
Настройка реле тепловой защиты (19)
(рис 1) (рис 18)
Оно служит для защиты двигателя
от перегрева, вызванного сильным
увеличением потребляемого тока,
которое в свою очередь вызвано
пропаданием одной из фаз.
• если двигатель запитан на звезду,
400 В, то переключатель должен
находиться в положении “MIN”.
• если двигатель запитан на
треугольник, 230 В, то переключатель
находится в положении “MАХ”.
Даже если на шкале теплового
реле нет значения, соответствующего
потребляемому току двигателя при
напряжении 400В, защита двигателя
обеспечивается все равно.
11
