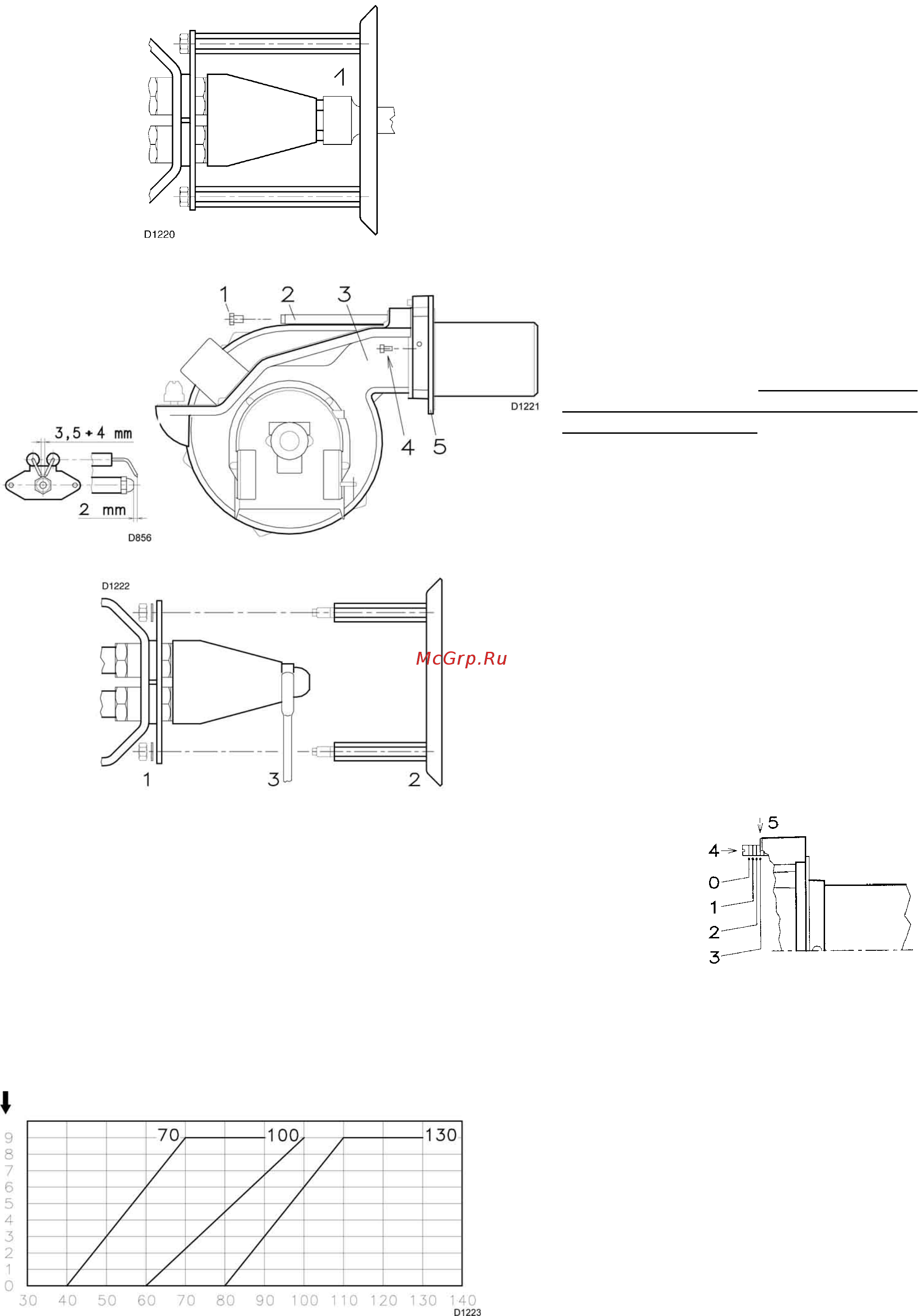

УСТАНОВКА ФОРСУНКИ
рис 6
рис 7 рис 8
рис 9
На этом этапе монтажа головка
горелки все еще отделена от нее самой;
поэтому с помощью кольцевого гаечного
ключа (1) (рис 6) можно установить
форсунку. Вставьте ключ через
центральное отверстие в подпорной
шайбе. Не используйте герметики:
прокладки, ленты или герметизирующие
смеси. Делайте все осторожно, чтобы не
испачкать и не повредить герметичное
гнездо форсунки.
Проверьте, чтобы электроды
были установлены так, как показано на
рис 7.
Установите на место горелку (3)
рис 8 на направляющие (2) и сдвиньте
ее до фланца (5), держа ее слегка
приподнятой, чтобы подпорная шайба
не уперлась в головку.
Закрутите винты (1) на
направляющих (2) и винты (4), которые
крепят горелку к фланцу.
Если вам необходимо заменить
форсунку на горелке, которая уже
установлена на котел, действуйте
следующим образом:
- Откатите горелку вдоль
направляющих как показано на
рис 4 на странице 7.
- Снимите гайки (1) (рис 9) и диск
(2).
- Замените форсунку с помощью
ключа (3).
НАСТОЙКА ГОЛОВКИ ГОРЕЛКИ
Регулировка головки горелки зависит только от максимальной
мощности горелки, которую она должна развивать.
Поверните винт (4) (рис 10) пока риска, найденная по рис 11, не
совпадет с передним краем фланца (5) (рис 10).
Пример:
RL 70/M, максимальный расход топлива = 50 кг/ч. На рис 11 показано,
что для того, чтобы расход топлива в горелке RL 70/M составлял 50 кг/ч,
головка горелки должна быть установлена приблизительно на 3 риску, как
показано на рис 10.
Количество рисок
максимальный расход топлива, кг/ч рис 11
рис 10
