6

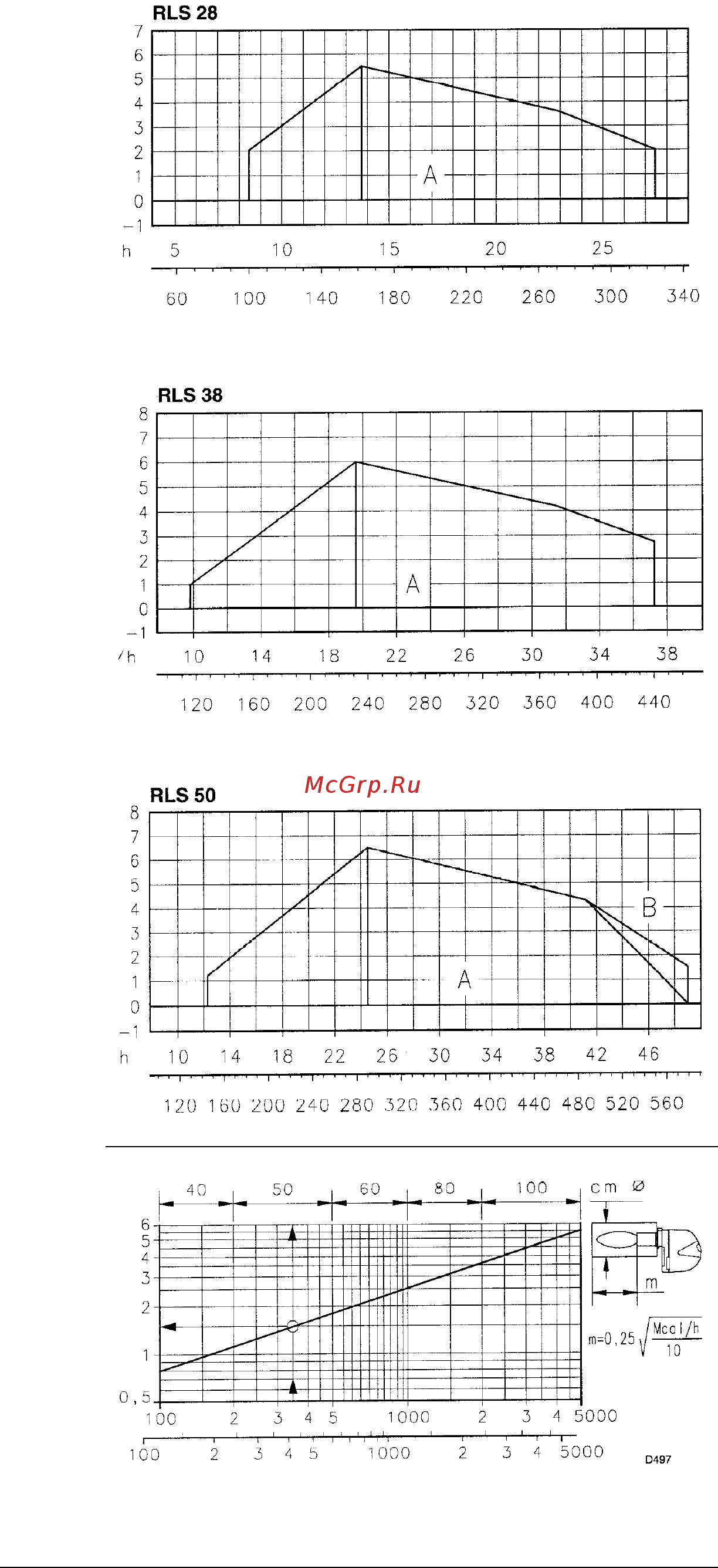

ДИАПАЗОН ПРИМЕНЕНИЯ (рисунок А)
Камера сгорания, мбар
кг/ч
кВт
Камера сгорания, мбар
кг/ч
кВт
Камера сгорания, мбар
кг/ч
кВт
(А)
Камера сгорания, м
(В)
Горелки RLS 28 – 38 – 50 могут
работать в двух режимах:
одноступенчатом или
двухступенчатом.
МАКСИМАЛЬНАЯ МОЩНОСТЬ
выбираемой внутри области А (и В
для модели RLS 50). Для того, чтобы
использовать горелку также и в
области В (RLS 50), необходимо
предварительно настроить головку
горелки, как описано на странице 6.
МИНИМАЛЬНАЯ МОЩНОСТЬ
не
должна быть меньше, чем
минимальный предел на диаграмме:
RLS 28 = 100 кВт = 8,5 кг/час
RLS 38 = 116 кВт = 9,8 кг/час
RLS 50 = 145 кВт = 12,3 кг/час
Внимание:
РАБОЧАЯ ОБЛАСТЬ была получена
при температуре окружающей среды
20
°
С и атмосферном давлении 1000
мбар (приблизительно 100 метров
над уровнем моря), головка
отрегулирована как показано на
странице 10.
ИСПЫТАТЕЛЬНЫЙ КОТЕЛ
(Рисунок В)
Области применения были получены
на специальных испытательных
котлах, в соответствии со стандартом
EN 676 и EN 267.
На рисунке (В) даны диаметр и длина
камеры сгорания во время
испытаний.
Пример:
Мощность 350 Мкал/час:
Диаметр 50 см – длина 1,5 метра.
КОТЛЫ ДЛЯ ГРАЖДАНСКОГО
БЫТОВОГО ПРИМЕНЕНИЯ
Соединение горелка-котел не
создаст проблем, если котел прошел
испытания в ЕЭС и размеры камеры
сгорания почти такие же, как те,
которые приведены в диаграмме (В).
Если же горелку необходимо
поставить на котел бытового
назначения не прошедшего
испытания в ЕЭС и/или размеры его
камеры сгорания довольно
значительно отличаются в меньшую
сторону от значений, приведенных в
диаграмме (В), то необходимо
проконсультироваться с
производителем.
