МОНТАЖ
(А)

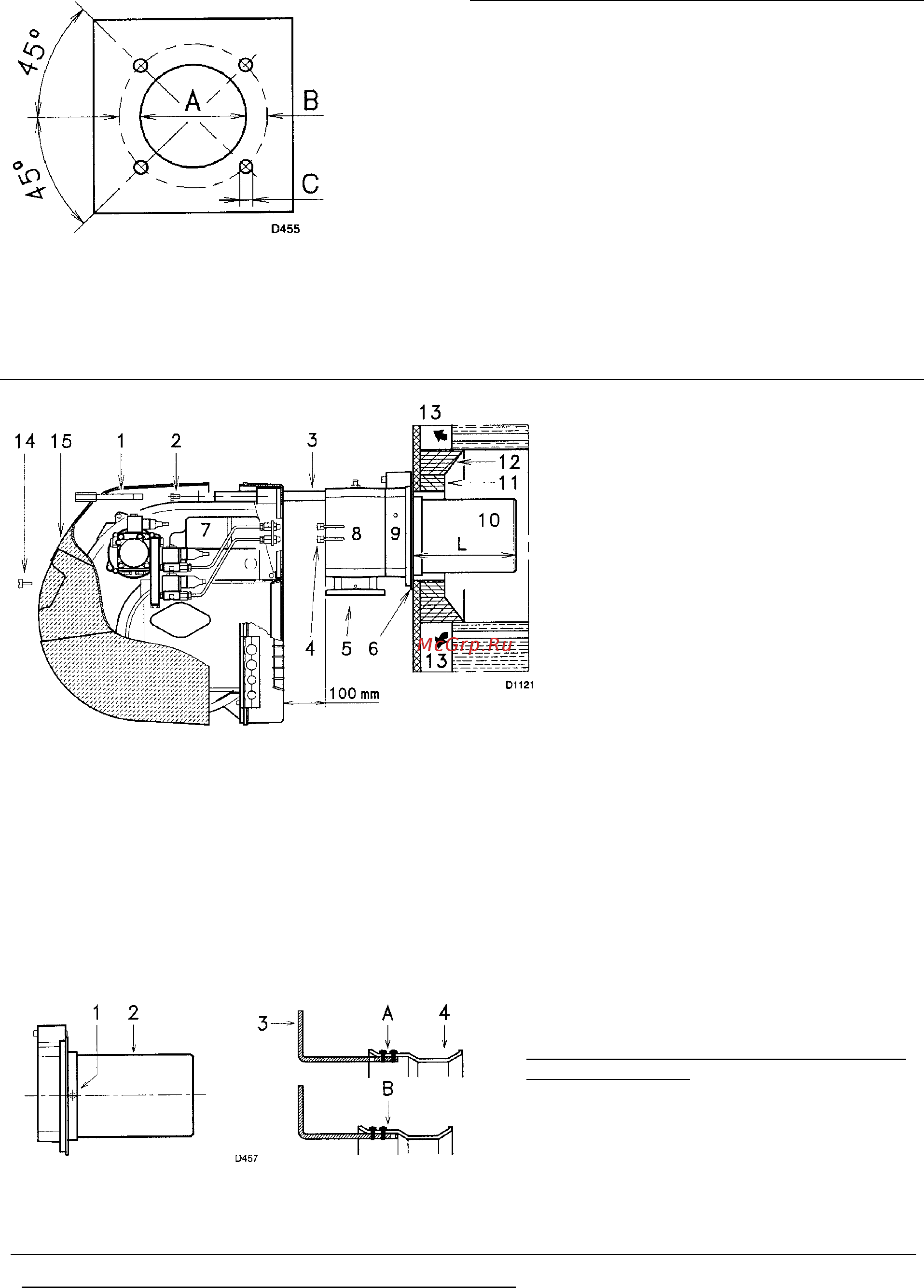

ФЛАНЕЦ КОТЛА (А)
Просверлите отверстия во фланце котла,
который закрывает камеру сгорания, как
показано на рисунке (А).
Расположение отверстий с резьбой можно
разметить с помощью теплового экрана,
который входит в комплект поставки горелки.
мм
A B C
RLS 28 160 224 М 8
RLS 38 160 224 М 8
RLS 50 160 224 М 8
(В)
ДЛИНА ГОЛОВКИ (В)
Длина головки выбирается в
соответствии с инструкциями
производителя котлов, но в любом
случае, она должна быть больше,
чем толщина дверцы котла, включая
толщину огнеупорного материала.
Длина головки L (мм), может быть
следующей:
Головка (10) RLS 28 RLS 38 RLS 50
Короткая 191 201 216
Длинная 326 336 351
Для котлов, у которых дымовые газы
выходят спереди (13), или с
инверсионной камерой сгорания,
установите защиту (11) из
огнестойкого материала между
огнеупорной защитой котла (12) и
головкой (10).
Данная защитная прокладка не должна препятствовать выниманию головки.
На котлы, передняя часть которых охлаждается водой, не требуется ставить огнеупорную
прокладку (11) – (12) (рисунок В), если только это не требует производитель котла.
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (B)
(С)
Снимите головку горелки следующим образом,
рисунок (В).
•
Отсоедините трубки подачи солярки, отвинтив
два переходника (4)
•
Снимите винт (14) и снимите кожух (15)
•
Снимите винты (2) с направляющих (3)
•
Снимите винт (1) и сдвиньте горелку назад
вдоль направляющих (3) приблизительно на
100 мм
•
Отсоедините провода датчика и электрода, а
затем сдвиньте всю горелку вдоль
направляющих (3).
ПРЕДВАРИТЕЛЬНА НАСТРОЙКА ГОЛОВКИ ГОРЕЛКИ
Если у вас модель RLS 50, то теперь необходимо убедиться, что максимальный расход горелки
на 2-й ступени находится в зоне А или В рабочей области. Смотри страницу 6.
