9
(А) (В)
(C)

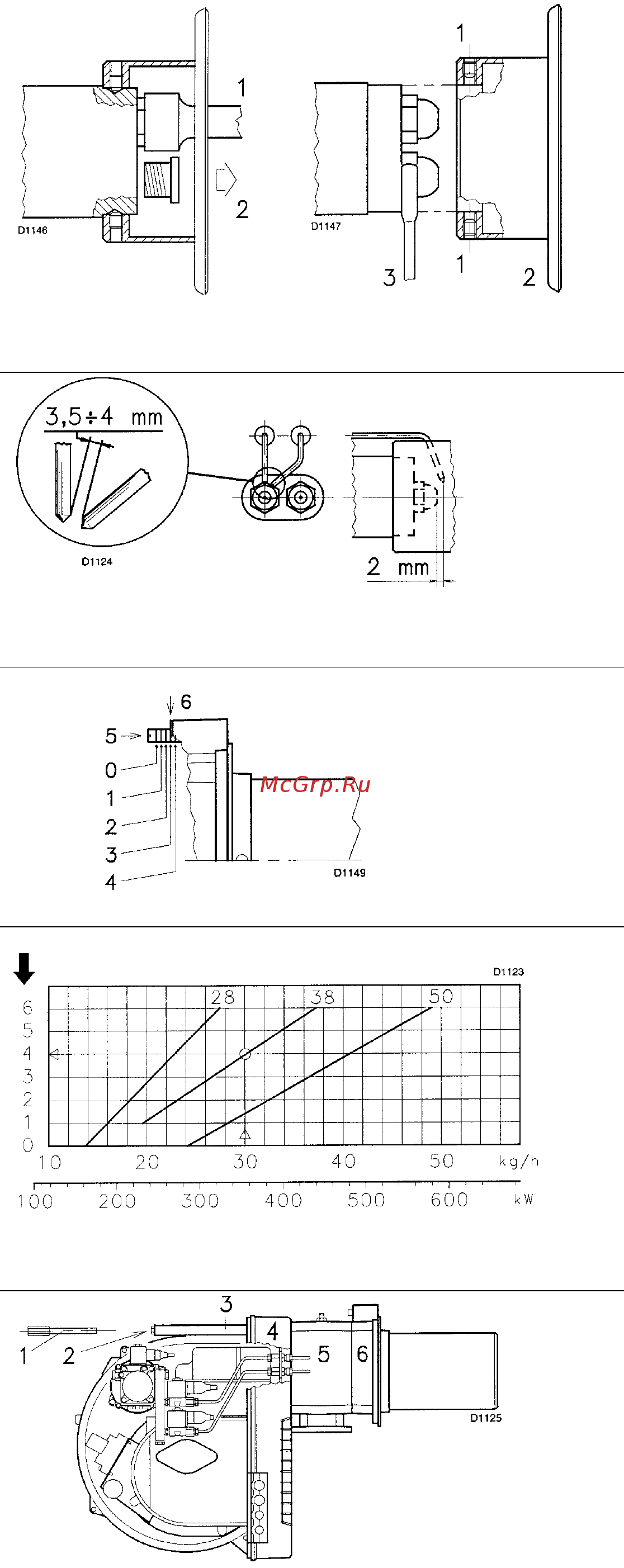

РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
(D)
номер риски
мощность горелки на 2-й ступени
(Е)
(F)
С помощью торцевого гаечного ключа
на 16 мм (1) (рисунок А) можно
установить форсунку, для этого
снимите пластиковые заглушки (2)
(рисунок А), и вставьте ключ через
центральное отверстие в диске
стабилизации пламени или же
ослабьте винты (1) (рисунок В),
снимите диск (2) (рисунок В) и
замените форсунки с помощью ключа
(3) (рисунок В).
Не используйте герметики :
прокладки, ленты или
герметизирующие смеси. Делайте все
осторожно, чтобы не испачкать и не
повредить герметичное гнездо
форсунки. Форсунку надо затянуть
энергично, но не прикладывая к
гаечному максимального усилия, на
которое он рассчитан.
Форсунка для 1-й ступени находится
снизу от электродов розжига, рисунок
(С).
Проверьте, чтобы электроды были
установлены так, как показано на
рисунке (С).
Установите на место горелку (4)
рисунок (F) на направляющие (3) на
расстоянии приблизительно 100 мм от
соединительной муфты (5) – горелка
должна находиться в таком положении
как показано на рисунке (B) на
странице 7 – вставьте провода,
иду щие к электродам, а затем
сдвиньте горелку до соединительной
муфты (5), горелка должна находиться
в положении как показано на рисунке
(F).
Завинтите винты (2) (рисунок F) на
направляющих (3).
Закрепите горелку на соединительной
муфте с помощью винта (1) и вставьте
стопорный шплинт в одну из
направляющих (3).
Подсоедините обратно трубки подачи
солярки, завинтив два патрубка (4)
рисунок (В) на странице (7).
Внимание
В момент закрытия горелка по двум
направляющим, надо аккуратно
потянуть наружу провода высокого
напряжения, чтобы они не провисали.
