АКСЕССУАРЫ
(по запросу):
•
НАБОР ДЛЯ УДЛИНЕНИЯ ГОЛОВКИ ГОРЕЛКИ
L = стандартная головка
L1 = длинная головка, получаемая с помощью специального набора приспособлений
КОД 3010154 L = 191 мм L1 = 326 мм
RLS 28
КОД 3010155 L = 201 мм L1 = 336 мм
RLS 38
КОД 3010156 L = 216 мм L1 = 351 мм
RLS 50
БЛОК ПОДГОТОВКИ ТОПЛИВА, СЕРТИФ ИЦИРОВАН ПО СТАНДАРТУ EN 676 (в комплекте с
вентилями, регулятором давления и фильтром):
смотри на странице 21.

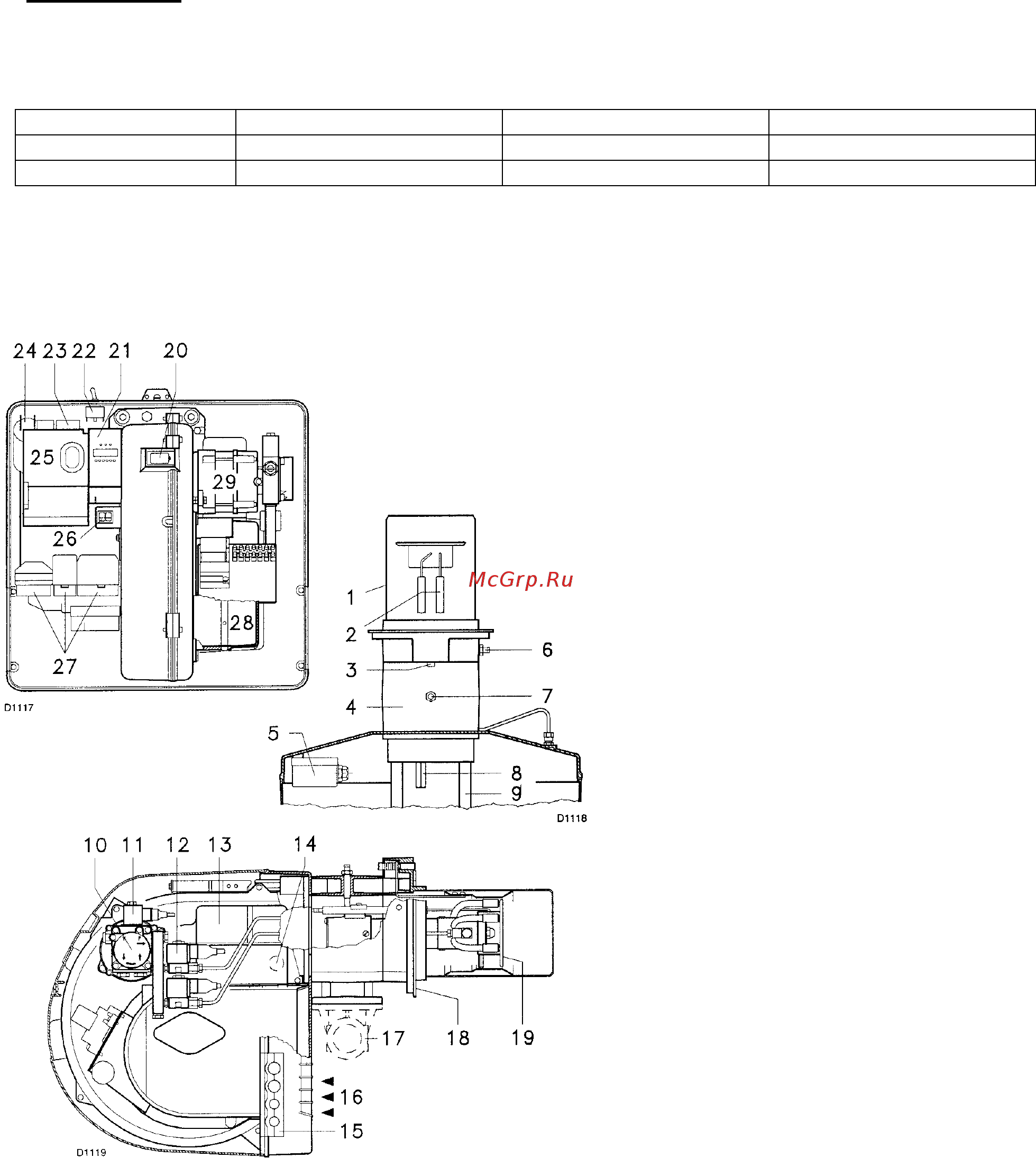

ОПИСАНИЕ ГОРЕЛКИ
(А)
1 Головка горелки
2 Электроды розжига
3 Регулировочный винт головки горелки
4 Соединительная муфта
5 Реле минимального давления воздуха
(дифференциального типа)
6 Отвод для замера давления воздуха
7 Отвод давления газа и крепежный винт головки
8 Винт для крепления вентилятора к
соединительной муфте
9 Направляющие для открывания горелки и
проверки головки горелки
10 Насос
11 Предохранительный клапан
12 Клапаны 1-й и 2-1 ступени
13 Серводвигатель.
Во время остановки горелки воздушная
заслонка полностью закрывается, чтобы
уменьшить до минимума потери тепла из котла,
вызванные тягой из дымохода, куда попадает
воздух из вентилятора.
14 Ультрафиолетовый фотоэлемент
15 Пластина на 4 отверстия, через которые
проходят гибкие трубки и электропровод
16 Вход воздуха в вентилятор
17 Трубопровод подачи газа
18Фланец для крепления к котлу
19 Диск стабилизации пламени
20 Глазок пламени
21 Панель световых индикаторов
22 переключатель солярка/газ
23 Контактор двигателя вентилятора и тепловое
реле с кнопкой перезапуска (RLS 50 -
трехфазная)
24 Конденсатор двигателя вентилятора (RLS 28 –
RLS 38)
25 Блок управления с сигнальной лампой
блокировки и кнопкой перезапуска
26 Два электрических выключателя:
- один для «включения – отключения
горелки»
- один для «1-й – 2-й ступени»
27 Разъемы для электрического подключения
28 Воздушная заслонка
29 Двигатель насоса
