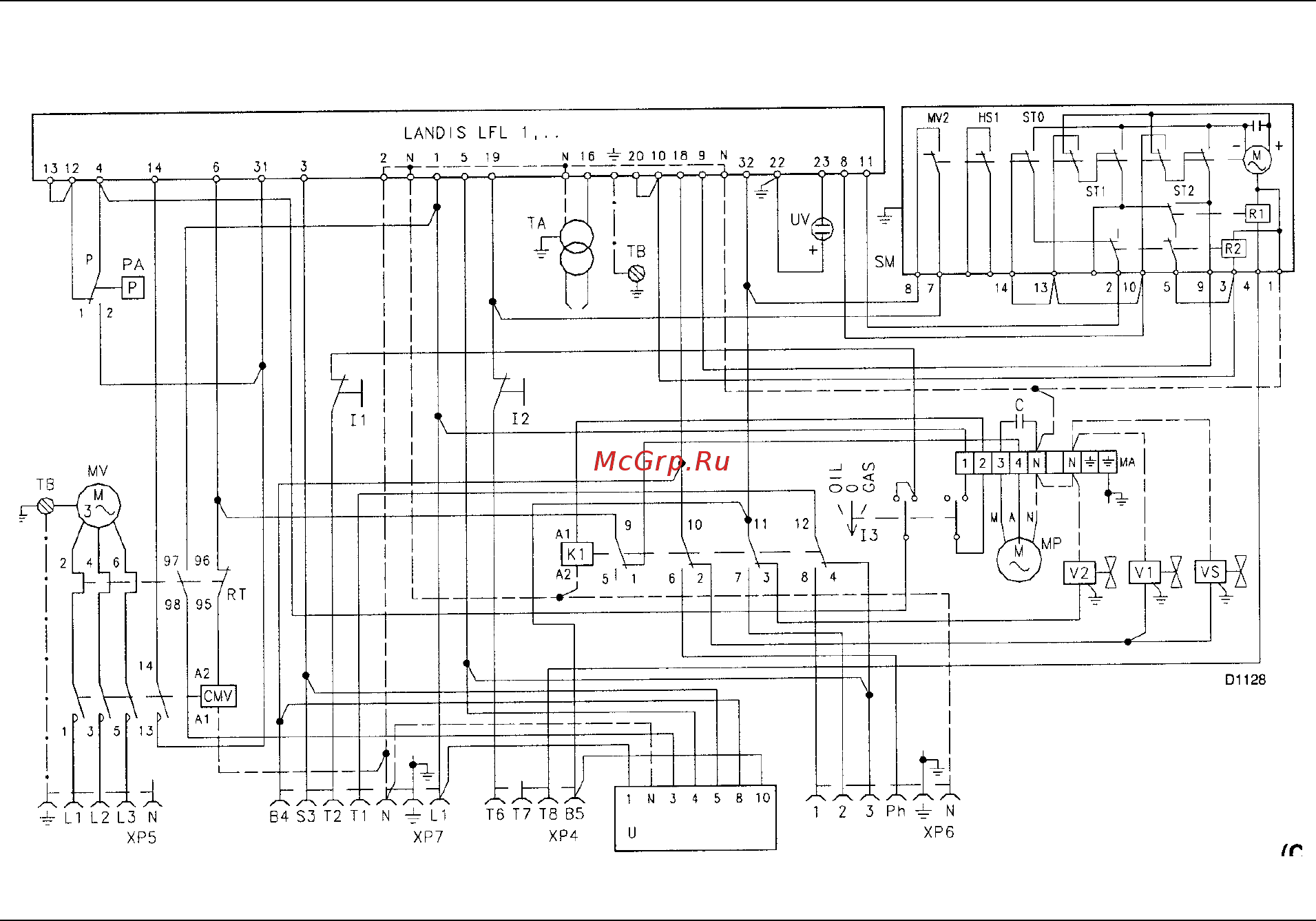

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ, ИЗГОТАВЛИВАЕМАЯ НА ЗАВОДЕ
RLS 50
(С)
Обозначения на схемах (А) – (В) – (С)
A - синий
B - белый
M - коричневый
N - черный
C - конденсатор
CMV - контактор двигателя
K1 - реле
LFL 1…- блок управления
I1 - выключатель: горелка включена – выключена
I2 - Выключатель: 1-ая – 2-я ступень
I3 - переключатель солярка/газ
MA - клеммник
MV - двигатель вентилятора
MP - двигатель насоса
PA - реле давления воздуха
RT - реле тепловой защиты
SM - серводвигатель
TA - трансформатор розжига
TB - заземление горелки
XP 4 - разъем на 4 провода
XP 5 - разъем на 5 проводов
XP 6 - разъем на 6 проводов
XP 7 - разъем на 7 проводов
U - ПАНЕЛЬ СО СВЕТОВЫМИ ИНДИКАТОРАМИ
V1 - соленоидный клапан 1-й ступени
V2 - соленоидный клапан 2-й ступени
VS - предохранительный соленоидный клапан
