(А)

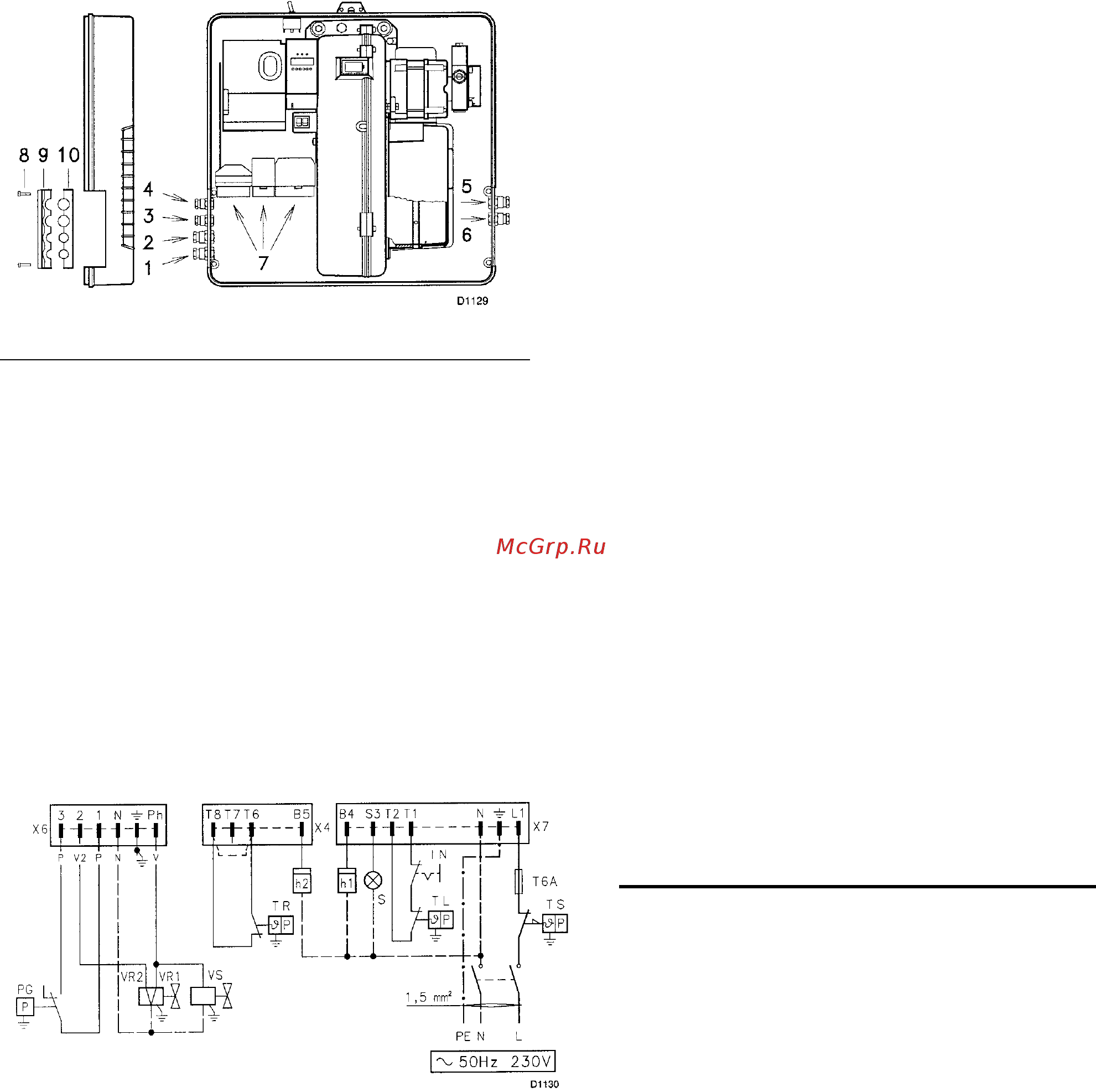

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Используйте гибкие кабели :

•

если изоляция из ПВХ – то не хуже чем изоляция

типа Н05 VV-F

•

если изоляция из резины – то не хуже чем

изоляция типа Н05 RR-F

Все провода, которые присоединяются к клеммнику

(7) (рисунок А) горелки, проходят через отверстия

для проводов, которые входят в комплект поставки,

которые вставляются в отверстия в пластине,

которые находятся слева или справа, для этого

предварительно снимите винты (8), откройте

элементы (9) и (10) пластинки и выньте тоненькую

пленку, которая закрывает отверстия.

Можно по разному использовать отверстия для проводов; в качестве примере приведем один из

способов:

RLS 28 и RLS 38

1 – Pg 11 однофазное питание

2 – Pg 11 газовые клапаны

3 – Pg 9 дистанционный выключатель TL

4 – Pg 9 дистанционный выключатель TR

5 –Pg 11 реле давления газа или устройство контроля герметичности клапанов

RLS 50

1 – Pg 11 трехфазное питание

2 – Pg 11 однофазное питание

3 – Pg 9 дистанционный выключатель TL

4 – Pg 9 дистанционный выключатель TR

5 – Pg 11 газовые клапана

6 –Pg 11 реле давления газа иди устройство контроля герметичности клапанов

RLS 28 – RLS 38

БЕЗ УСТРОЙСТВА КОНТРОЛЯ ГЕРМЕТИЧНОСТИ КЛАПАНОВ

(А)

СХЕМА (A) – однофазное подключение

Электрическое подключение горелок RLS

28 – RLS 38 без устройства контроля

герметичности клапанов.
