14
ОБОЗНАЧЕНИЯ НА СХЕМАХ (A)
h1 – счетчик часов 1-й ступени
h2 – счетчик часов 2-й ступени
IN – электрический выключатель для ручной остановки горелки
XP – разъем для контроля герметичности
X4– разъем на 4 провода
X6 - разъем на 6 проводов
X7- разъем на 7 проводов
PG – реле минимального давления газа
S – дистанционная сигнализация о блокировке
S1 - дистанционная сигнализация о блокировке от у стройства контроля герметичности
TR – дистанционное управление для регу лировки:
Управляет 1-й и 2-й ступенью во время работы. Если вы хотите, чтобы горелка работала в
одноступенчатом режиме, установите мостик вместо TR.
TL – дистанционное управление предельными значениями:
Останавливает горелку, когда температура или давление в котле достигают заданного значения.
TS – аварийное дистанционное управление: срабатывает в случае неисправности TL
VR1 – регулировочный клапан 1-й ступени
VR2 – регулировочный клапан 2-й ступени
VS – предохранительный клапан
RLS 50
БЕЗ УСТРОЙСТВА КОНТРОЛЯ ГЕРМЕТИЧНОСТИ
ВЕНТИЛЕЙ
(А)
TL – дистанционное управление предельными значениями:
Останавливает горелку, когда температура или давление в
котле достигают заданного значения.
TS – аварийное дистанционное управление: срабатывает в
случае неисправности TL
VR1 – регулировочный клапан 1-й ступени
VR1 – регулировочный клапан 2-й ступени
VS – предохранительный клапан

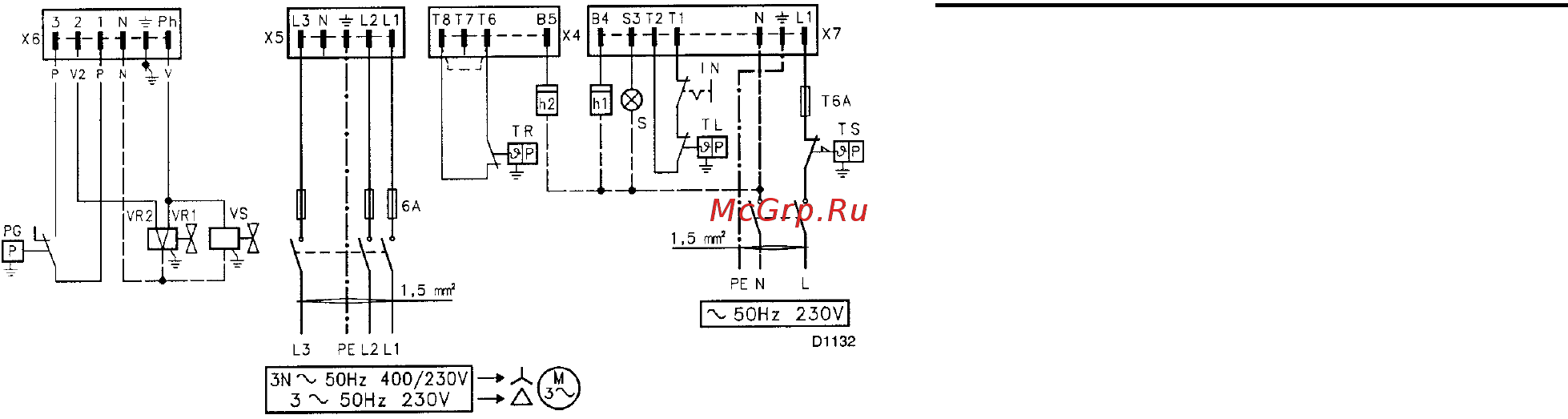

СХЕМА (А) – Трехфазное питание
Электрическое подключение горелок
RLS 50 без устройства контроля
герметичности клапанов.
ОБОЗНАЧЕНИЯ НА СХЕМАХ (А) – (В)
h1 – счетчик часов 1-й ступени
h2 – счетчик часов 2-й ступени
IN – электрический выключатель для
ручной остановки горелки
XP – разъем для контроля
герметичности
X4– разъем на 4 провода
X5 - разъем на 5 проводов
X6 - разъем на 6 проводов
X7- разъем на 7 проводов
PG – реле минимального давления газа
S – дистанционная сигнализация о
блокировке
S1 - дистанционная сигнализация о
блокировке от устройства контроля
герметичности
TR – дистанционное управление для
регулировки: Управляет 1-й и 2-й
ступенью во время работы. Если вы
хотите, чтобы горелка работала в
одноступенчатом режиме, установите
мостик вместо TR.
