15

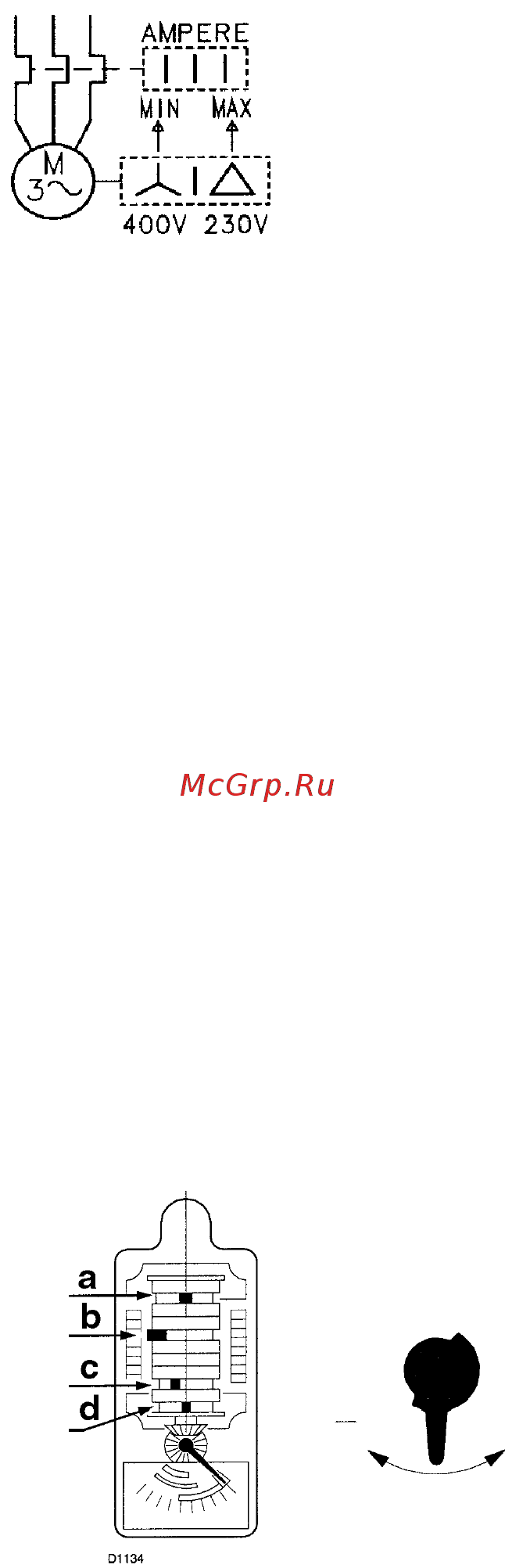

ТЕПЛОВОЕ РЕЛЕ
RLS 50
(С)
СХЕМА (С)
Настройка реле тепловой защиты (20) (рисунок А) на странице 4
Оно служит для защиты двигателя от сгорания, вызванного сильным
увеличением потребляемого тока, которое в свою очередь вызвано
пропаданием одной из фаз.
•
если двигатель запитан на звезду, 400 В, то переключатель
находится в положении “MIN”.
•
если двигатель запитан на треугольник, 230 В, то переключатель
находится в положении “MАХ”.
Если на шкале теплового реле нет значения, соответствующего
потребляемому току двигателя при напряж ении 400В, защита двигателя
все равно обеспечивается.
Замечания
Горелка модели RLS 50 производится на заводе для питания 400 Вольт. Если питание 230 Вольт,
измените подключение двигателя (вместо треугольника – на звезду) и настройку теплового реле.
Горелки RLS 28 – 38 – 50 прошли испытания для прерывистой работы. Это означает, что «по
правилам» они должны останавливаться по крайней мере 1 раз каждые 24 часа, чтобы блок
управления мог произвести проверку своей работоспособности при пуске.
Обычно остановка горелки осуществляется дистанционным выключателем, расположенным на
котле.
Если это не так, то к вводу IN необходимо последовательно подключить таймер, который будет
останавливать горелку по крайней мере 1 раз каждые 24 часа.
Горелки RLS 28 – 38 – 50 на заводе настраиваются на двухступенчатый режим работы, и,
следовательно, должен быть подключен дистанционный выключатель TR.
Если же вы хотите, чтобы горелка работала в одноступенчатом режиме, вставьте вместо TR
мостик между клеммами Т6 и Т8 на разъеме Х4.
ВНИМАНИЕ:
Не перепутайте фазу с нейтралью в проводах электропитания.
СЕРВОДВИГАТЕЛЬ
РУЧКА
a – черная с – оранжевая
b – красная d – голубая
(А)
СЕРВОДВИГАТЕЛЬ (А)
Серводвигатель одновременно управляет положением
воздушной заслонки.
Он осуществляет вращение на 90
°
за 5 секунд.
Не меняйте положение 4 ручек, которые регулируются на
заводе.
Голубая ручка
Управляет воздушной заслонкой при остановленной
горелке: воздушная заслонка закрыта
Оранжевая ручка
Управляет воздушной заслонкой, когда горелка работает
на 1-й ступени.
Оранжевая ручка
Управляет воздушной заслонкой, когда горелка работает
на 2-й ступени.
Черная ручка
Определяет момент открывания газового или топливного клапана на 2-й ступени.
Всегда должна срабатывать перед (не намного) красной ручки и после оранжевой ручки.
Не должна срабатывать одновременно с красной ручкой, для того, чтобы не случилось так, что
газовый или топливный клапан не откроется вовсе.
Не должна срабатывать сразу после оранжевой ручки, чтобы горение не происходило при
дефиците воздуха.
Чтобы приблизить момент открывания газового или топливного клапана к тому моменту, когда
заслонка находится в положении, соответствующему 2-й ступени, поверните черную ручку влево;
чтобы открывание происходило позже, поверните ручку вправо.
