20
RLS 50
Δp (мбар)
1 2
КВт
G20 G31
Ф
1”
3970079
Ф
1 ¼”
3970152
Ф
2 “
3970184
Ф
1 ½ “
3970183
290 10,0 8,8 13,4 7,9 2,7 4,4
330 10,2 8,9 16,6 9,7 3,4 5,0
370 10,5 9,0 20,0 11,6 3,9 6,1
410 10,8 9,1 23,7 13,7 4,4 7,0
450 11,3 9,2 27,6 15,9 5,1 8,3
490 11,7 9,3 31,7 18,2 5,9 9,7
530 12,7 9,7 36,1 20,6 6,6 10,5
580 14,0 10,3 41,8 23,9 7,8 12,0
(A)

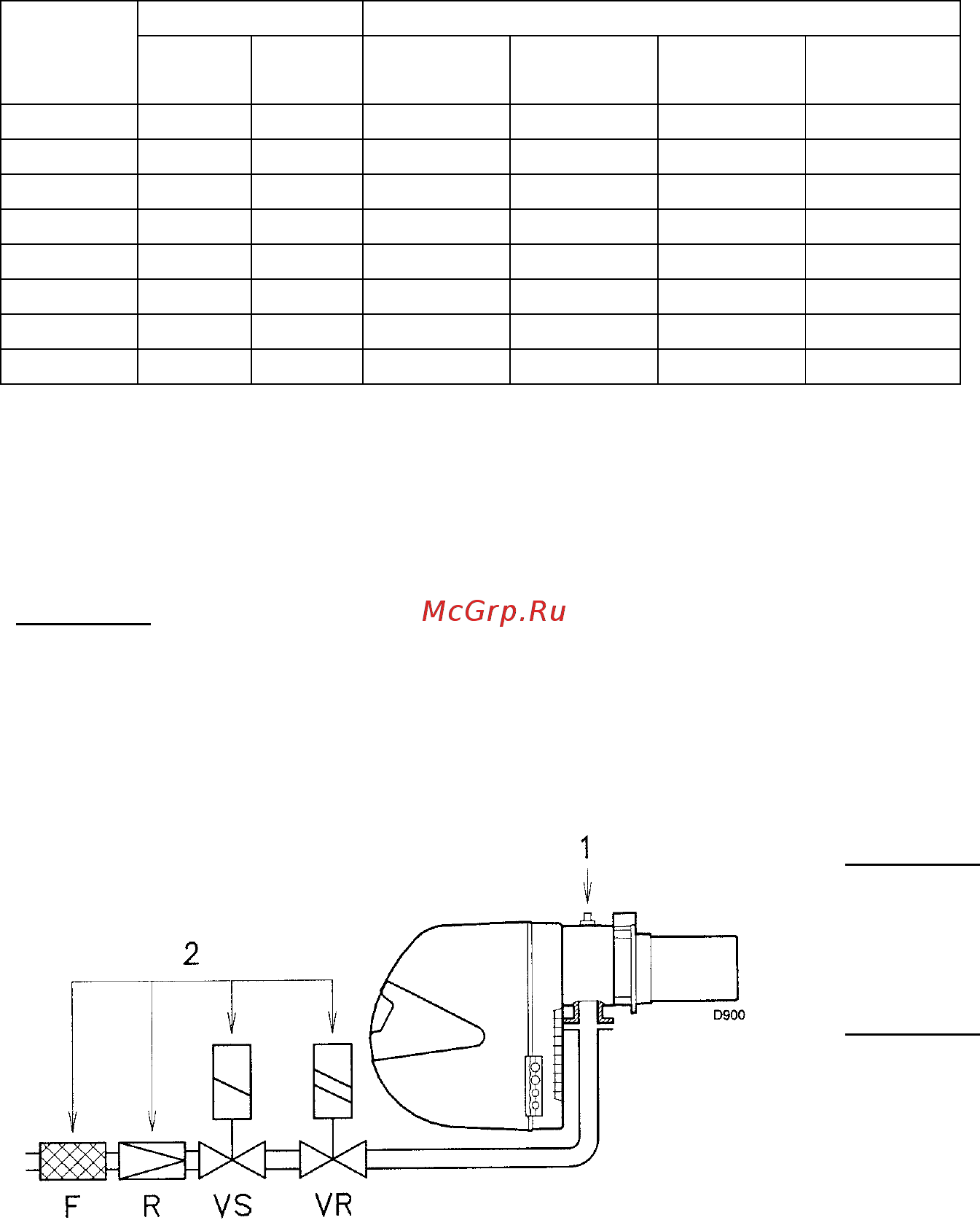

В таблицах приведены значения минимальной потери давления на трубопроводе подачи газа в
зависимости от мощности горелки на 2-й ступени.
Колонка 1
Потеря давления на головке горелки.
Давление газа измерено на штуцере отбора газа (1) (рисунок В), при условии:
•
Давление в камере сгорания 0 мбар;
•
Горелка работает на 2-й ступени;
•
Газ G20 (метан) – G31 (пропан)
(В)
Колонка 2
Потеря давления на дроссельной
заслонке газа (2) (рисунок В) при
максимальном открытии: 90
°
.
Колонка 3
Потеря давления в системе подачи
газа (2) (рисунок В) при работе на газе
G20, которая включает в себя:
регулировочный клапан VR,
предохранительный клапан VS (оба
при максимальном открытии),
регулятор давления R, фильтр F.
Если вы используете газ G31 низшая теплотворная способность 27 кВт*час/Нм
3
(23,2 Мкал/Нм
3
),
то необходимо умножить данные в колонке 2 на 0,41.
Если необходимо узнать приблизительную мощность горелки при работе на 2-й ступени:
- вычтите из давления газа на отводе (1) (рисунок В) давление в камере сгорания
- в таблице для соответствующей горелки в колонке 1 найдите наиболее близкое к
полученному давлению значение
- слева прочтите мощность, которая ему соответствует.
Пример – RLS 28
•
работа на 2-й ступени
•
природный газ G20, низшая теплотворная способность 10 кВт*час/Нм
3
•
давление газа на штуцере отбора давления (1) рисунок (В) = 9,3 мбар
•
давление в камере сгорания = 2,0 мбар
9,3 – 2 =7,3 мбар
Давлению 7,3 мбар, колонка 1, газ G20, в таблице (А) соответствует мощность 210 кВт.
Это значение используется как первое приближение. После этого реальная мощность измеряется
с помощью счетчика.
