21
Если же вы наоборот хотите узнать давление газа, которое должно быть на штуцере отвода
давления (1) рисунок (В), при условии что вы зафиксировали мощность, которую должна выдавать
горелка при работе на 2-й ступени, действуйте следующим образом:
- найдите в таблице для данной горелки ближайшее к заданному значение мощности
- справа, в колонке 1, прочтите давление на штуцере отвода давления (1) (В)
- сложите давление в камере сгорания с этим значением.
Пример – RLS 28:
требуемая максимальная мощность горелки– 210 кВт
природный газ G20 низшая теплотворная способность 10 кВт*час/Нм
3
давление газа при мощности 210 кВт, из таблицы для горелки RLS 28, колонка 1, газ G20 =
7,3 мбар
давление в камере сгорания = 2 мбар
7,3 + 2 = 9,2 мбар
это и будет давление, которое должно быть на штуцере отвода давления (1) рисунок (B).

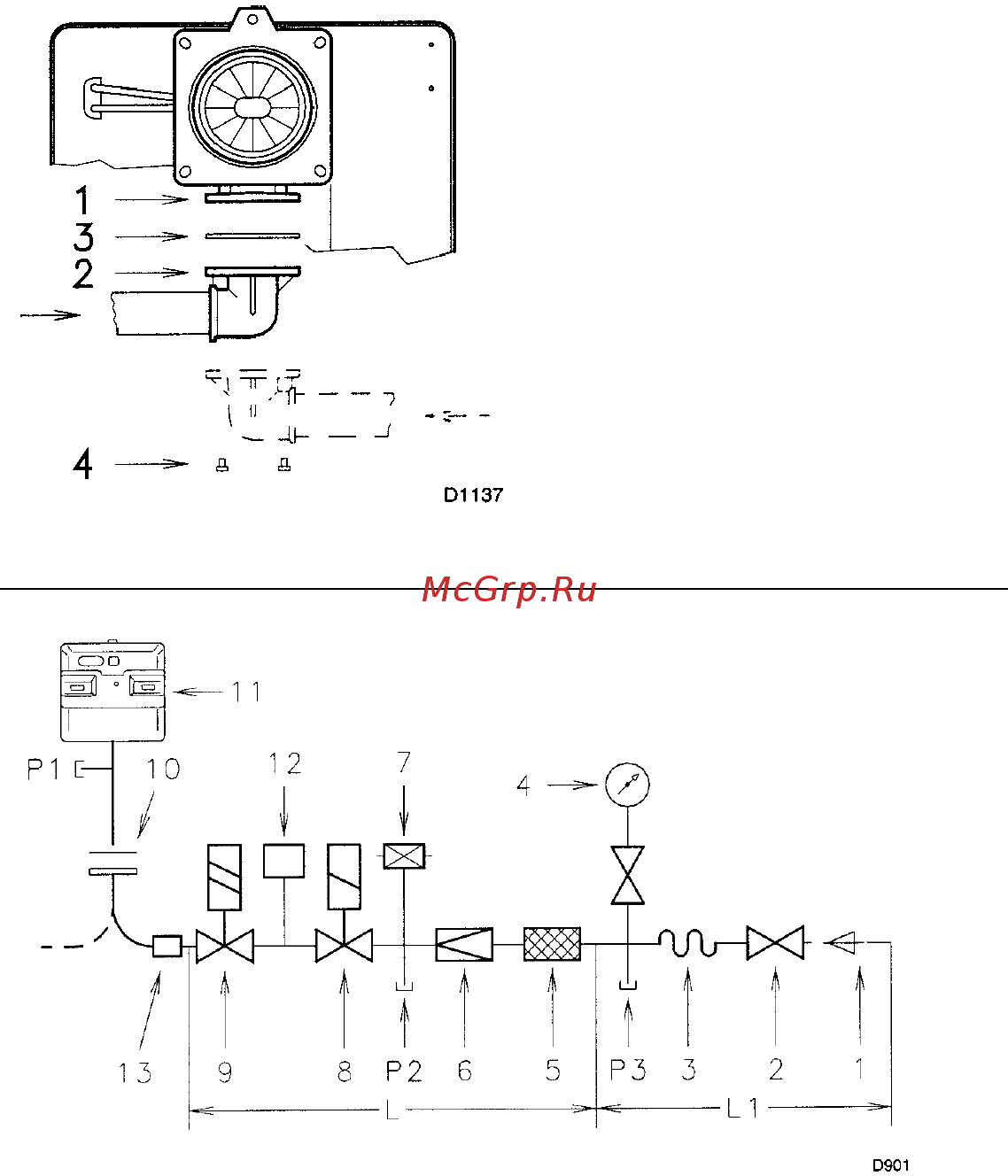

ТРУБОПРОВОД ПОДАЧИ ГАЗА
(А)
(В)
Блок подачи газа присоединяется
к патрубку (1) (рисунок А) через
фланец (2), прокладку (3) и
крепится винтами (4), которые
входят в комплект поставки
горелки.
Блок подачи газа может
находиться как справа, так и
слева, смотри рисунок (А).
Соленоидные клапаны газа (8) и
(9) (рисунок В) должны
располагаться как можно ближе к
горелке таким образом, чтобы газ
доходил до головки горелки за
безопасное время 2 секунды.
Убедитесь, что давление, которое
должны быть на горелке попадает
в диапазон возможных значений
на регуляторе давления (цвет
пружинки).
БЛОК ПОДАЧИ ГАЗА (В)
Он прошел испытания по стандартам
EN 676 и поставляется отдельно от
горелки, согласно коду, приведенному
в таблице (С).
