Riello GI/EMME 4500 t.c. [9/11] Упаковка
![Riello GI/EMME 4500 t.c. [9/11] Упаковка](/views2/1661472/page9/bg9.png)

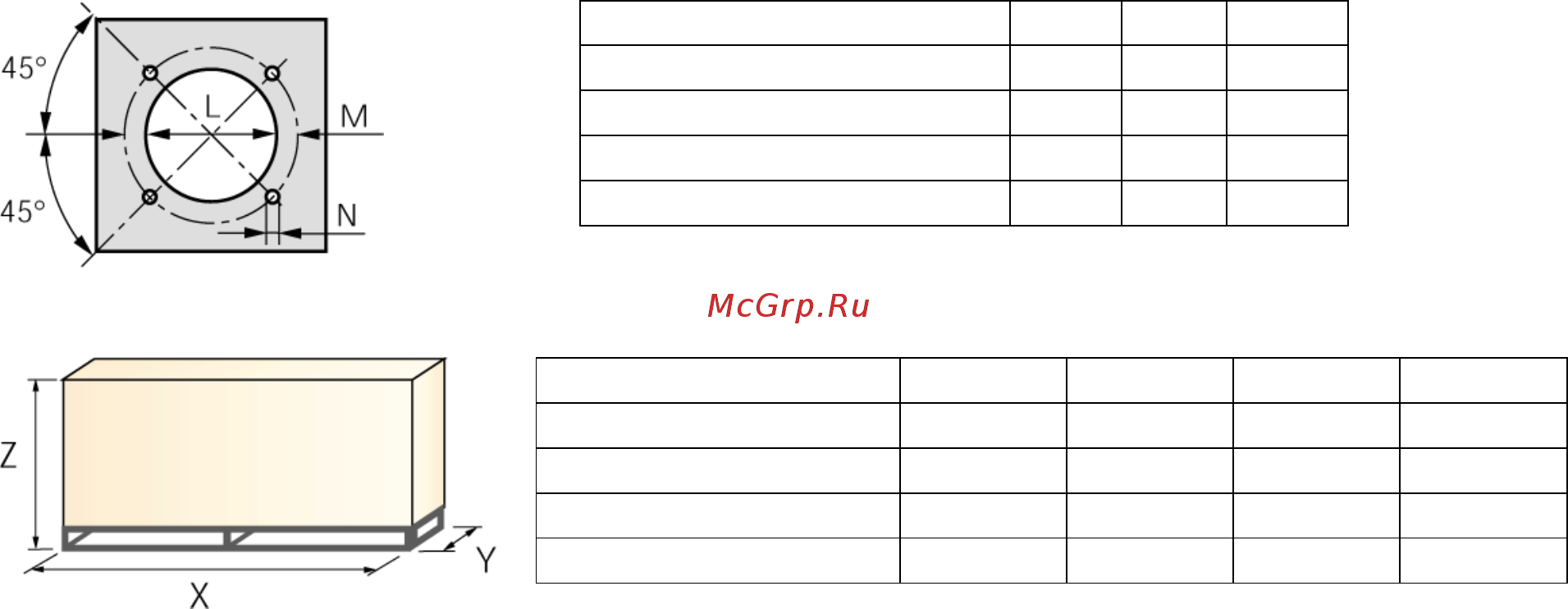

Фланец для установки горелки на котел
Модель
L M
N
GI/EMME 1400
255 368 M16
GI/EMME 2000
265 368 M16
GI/EMME 3000
340 438 M20
GI/EMME 4500
340 438 M20
Упаковка
Модель
X Y Z кг
GI/EMME 1400
1740 990 950 190
GI/EMME 2000
1740 990 950 200
GI/EMME 3000
2040 1180 1125 280
GI/EMME 4500
2040 1180 1125 285
