12
L (мм)
RLS 70-100-130
Ф (мм)
+Н
-Н
(м)
12 14 16
+4,0
+3,0
+2,0
+1,0
+0,5
71
62
53
44
40
138
122
106
90
82
150
150
150
150
150
0 36 74 137
-0,5
-1,0
-2,0
-3,0
-4,0
32
28
19
10
-
66
58
42
26
10
123
109
81
53
25
(А)
(В)

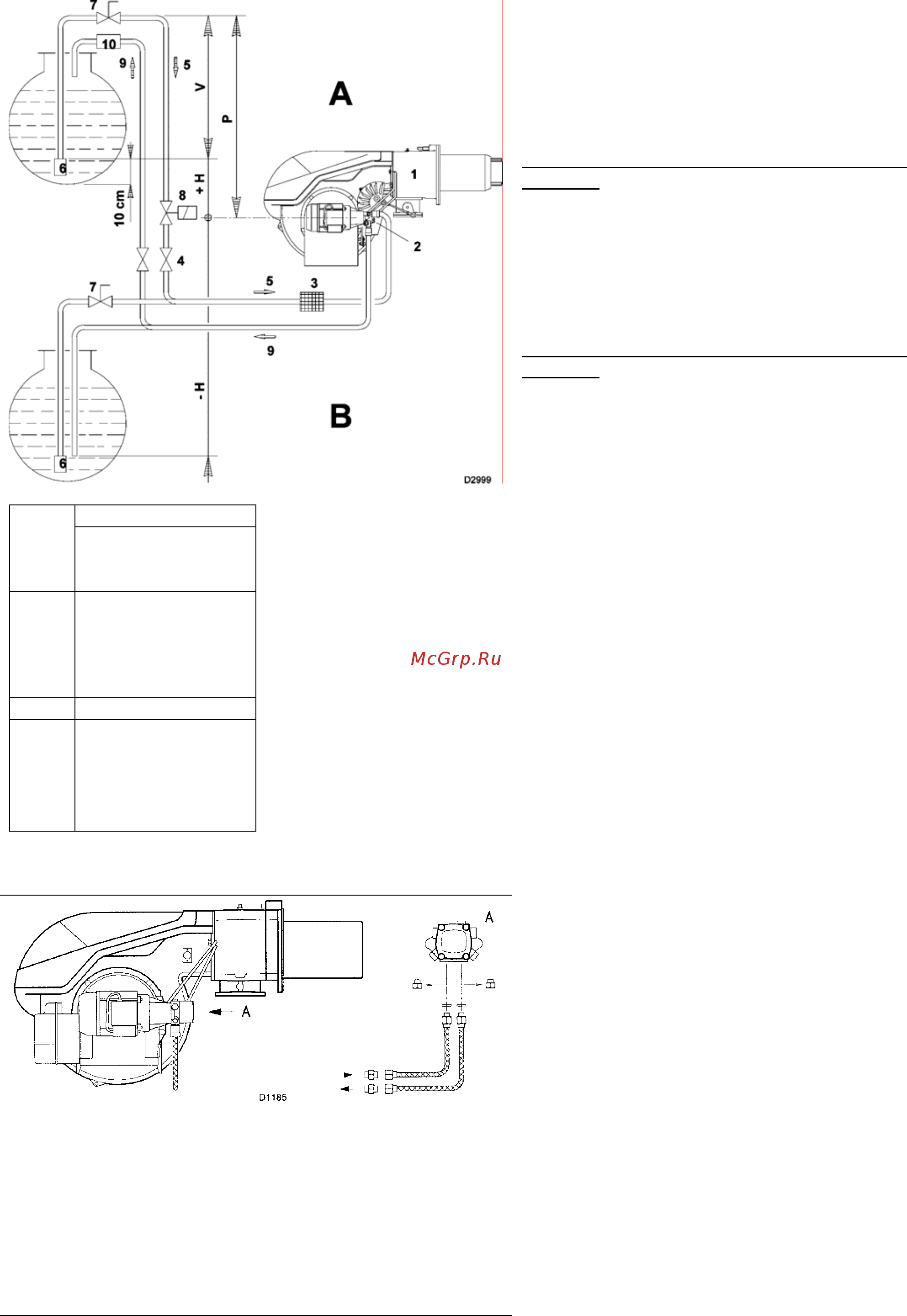

ПОДАЧА ТОПЛИВА
Двухтрубная схема (А)
Горелка оборудована самовсасывающим
насосом, поэтому в пределах, указанных в
таблице, горелка может самостоятельно
обеспечить подачу топлива.
Бак с топливом находится выше горелки –
случай А
Рекомендуется, чтобы высота Р не
превышала 10 метров, чтобы не вызывать
слишком большую нагрузку на герметичные
уплотнения насоса, а высота V не должна
превышать 4 метра, чтобы насос мог
произвести автоматическую заливку даже в
том случае, когда бак почти пустой.
Бак с топливом находится ниже горелки –
случай В
Разрежение в насосе не должно превышать
0,45 бар (приблизительно 35 см ртутного
столба). Если разрежение будет больше,
жидкое топливо начнет переходить в
газообразное состояние; насос начнет
работать более шумно и срок его службы
сократится.
Рекомендуется, чтобы обратный
трубопровод проходил на той же высоте, как
и всасывающий трубопровод; в этом случае
уменьшается вероятность
того, что
всасывающий трубопровод окажется
незаполненным топливом.
Кольцевой контур
Кольцевой контур состоит из трубопровода,
который отходит от бака и возвращается в
него же, в котором поддерживается
циркуляция топлива под давлением с
помощью вспомогательного насоса. Отвод
от этого кольца и питает горелку. В таком
контуре существует потребность, когда
насос горелки не
может осуществить
автоматическую заливку, из-за того, что
расстояние и/или разница уровней между
баком и насосом больше чем значения,
приведенные в таблице.
Условные обозначения
Н = Разница уровней насоса – нижнего
клапана
L = Длина трубопровода
Ф = Внутренний диаметр трубы
1 = Горелка
2 = Насос
3 = Фильтр
4 = Ручной запорный вентиль
5 = Всасывающий трубопровод
6 = Нижний (донный)
клапан
7 = Ручной вентиль быстрого закрывания с
дистанционным управлением (только для
Италии)
8 = Соленоидный отсекающий клапан
(только для Италии)
9 = Обратный трубопровод
10 = Обратный клапан (только для Италии)
