ПРИСОЕДИНЕНИЯ ТРУБОПРОВОДА ТОПЛИВА (В)

Насосы имеют бай-пас, который связывает между собой обратный и всасывающий трубопровод. Когда

насос устанавливается на горелку, бай-пас закрыт винтом (6) смотри схему на странице 27.

Поэтому необходимо присоединить к насосу оба гибких топливных шланга.

Если насос начнет работать при перекрытом обратном трубопроводе и винт на бай-

пасе будет также

закрыт, насос выйдет из строя.

Снимите заглушки со штуцеров всасывания и возврата на насосе.

На их место навинтите гибкие топливные шланги с прокладками, которые входят в комплект поставки.

Гибкие трубки необходимо установить таким образом, чтобы они не подвергались усилию кручения.

Проложите шланги так, чтобы на них никто не

мог наступить и чтобы они не контактировали с горячими

частями котла, а также горелка должна открываться, не задевая их.

В конце присоедините другой конец гибких шлангов с всасывающим и обратным трубопроводом с

помощью штуцеров, входящих в комплект поставки.

ЗАЛИВКА НАСОСА ПЕРЕД ПУСКОМ

- Перед тем, как включать горелку, убедитесь, что

в обратном трубопроводе, идущем в бак,

нет пробок. Если будет какое-либо препятствие течению топлива в трубопроводе, это

вызовет повреждение герметичного уплотнения на валу насоса. (Насос выпускается с завода

с закрытым бай-пасом).

- Убедитесь также, что вентили на всасывающем трубопроводе открыты и в баке есть топливо.

- Чтобы насос

мог самостоятельно осуществлять заливку, обязательно ослабьте винт (3) (рисунок В

на странице 11) насоса, чтобы выпустить воздух, который содержится во всасывающем

трубопроводе.

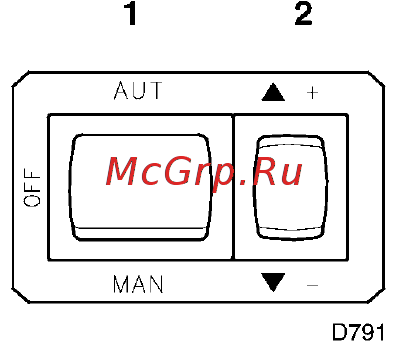

- Запустите горелку, замкнув дистанционные выключатели, переведя выключатель (1) (рисунок А) в

положение «MAN» (ручной режим), а переключатель (6) (рисунок А на странице 4) в положение

«диз. топливо (OIL)».

- Когда топливо начнет выходить из

под винта (3) (рисунок В на странице 11), это будет означать,

что насос заполнился. Остановите горелку: переведите выключатель (1) (рисунок А) в положение

«OFF» (выключено) и закрутите винт (3).

(А)

Время, которое уйдет на эту процедуру зависит от диаметра и длины

всасывающего трубопровода. Если насос не заполнился при первом

пуске, и произошла блокировка горелки, подождите приблизительно 15

секунд, после чего снимите блокировку горелки и повторите процедуру

пуска.

Если горелка снова остановится, снова снимите блокировку и так далее.

Через каждые 5-6

попыток делайте паузу в 2 – 3 минуты, чтобы остыл

трансформатор.

Не освещайте фотоэлемент на ультрафиолетовых лучах, чтобы горелка не заблокировалась. В любом

случае, примерно через 10 секунд после запуска горелки, все равно произойдет ее аварийная остановка.

Внимание: вышеописанную процедуру можно выполнять потому, что насос покидает завод, будучи уже

заполненным топливом. Если вы

слили топливо из насоса, перед тем как вновь запускать его, наполните

насос через пробку вакуумметра, иначе его заклинит.

Если длина всасывающего трубопровода превышает 20 – 30 метров, заполните трубопровод отдельным

насосом.
