7

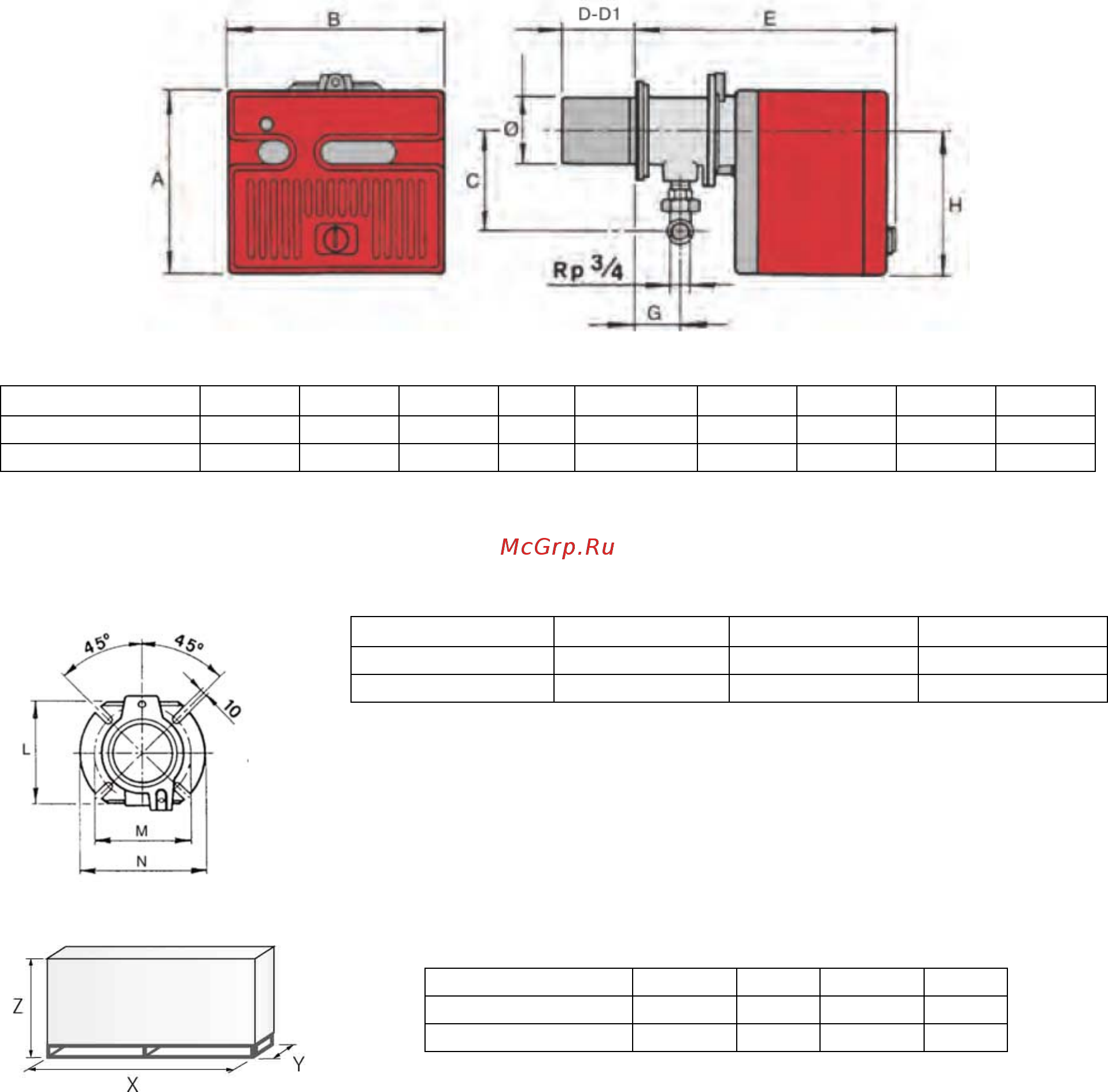

Габаритные размеры
(1)-Модель с длинной головкой
Присоединение жидкого топлива – 3/8’ (нар. резьба)
Фланец горелки для установки на котел
Модель
L M N
RIELLO 40D 8
140 130 180
RIELLO 40D 17
180 155 210
Упаковка
Модель
X Y Z кг
RIELLO 40D 8
473 413 320
26
RIELLO 40D 17
525 453 365
30
Модель
A B C D-D1 E Ø G H
RIELLO 40D 8
мм 262 305 142 100-167 360 100 61 204
RIELLO 40D 17
мм 298 350 152 120 -280
402 120 67 230
