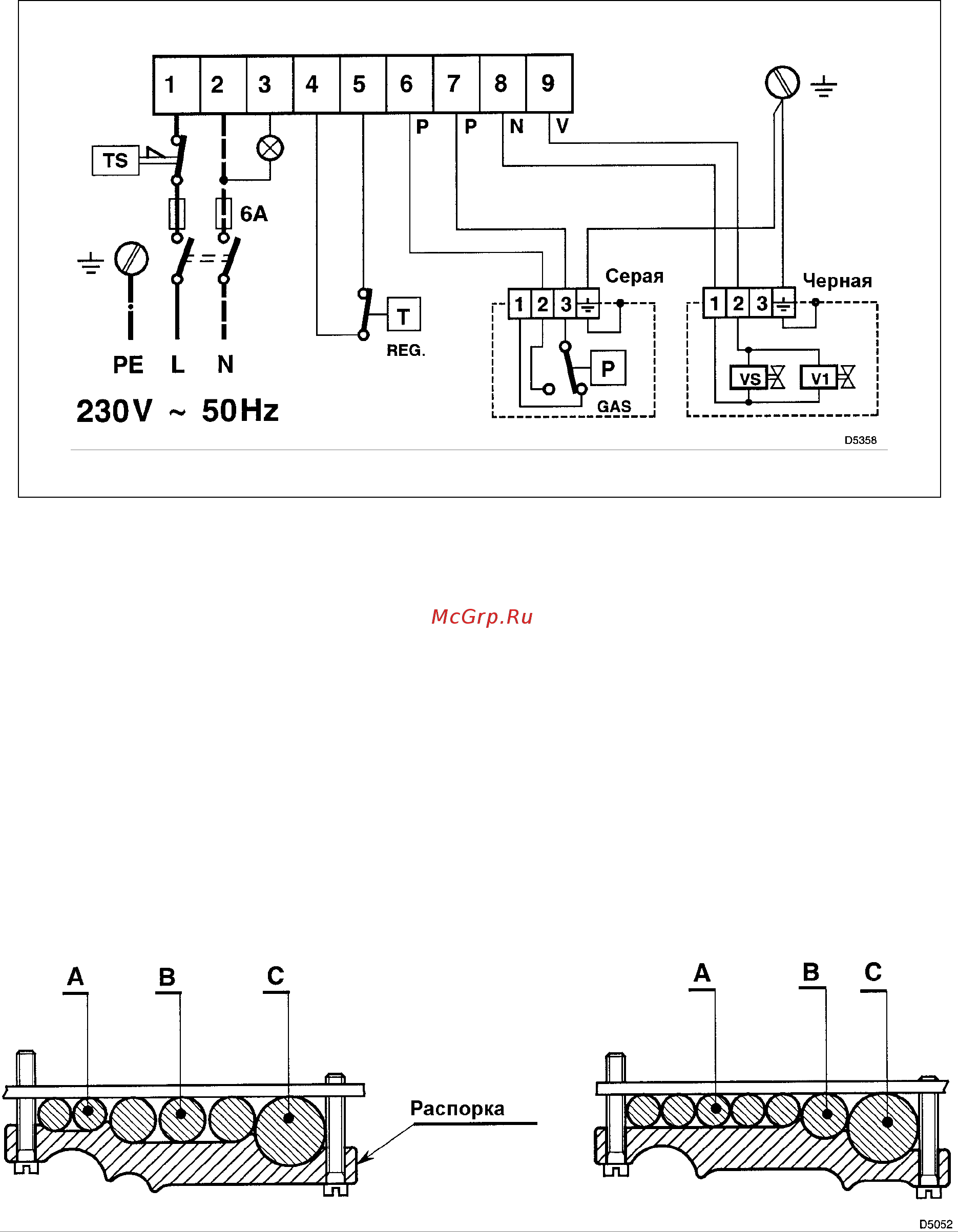

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ НА КЛЕММНИКЕ
(осуществляются монтажной организацией)
ЗАМЕЧАНИЕ
- не перепутайте нейтраль с фазой и в точности следуйте приведенной схеме
- сечение проводников: 1,5 мм
2
- правильно выполните заземление
- разомкните термостат котла и проверьте, остановится ли горелка, затемните фотоэлемент
на ультрафиолетовых лучах и проверьте, произойдет ли аварийная остановка.
- Электрическое подключение, осуществляемое монтажной организацией, должно
соответствовать нормативам, действующим в стране, где производится монтаж.
КРЕПЛЕНИЕ ПРОВОДОВ
Все провода, присоединяемые к клеммнику (6, рисунок 1) должны пропускаться через отверстия
для проводов (11, рисунок 1).
Провода фиксируются с помощью специальной распорки, расположенной под клеммником, она
имеет с обеих сторон специальный профиль, рассчитанный на провода различного сечения.
А= Ф 8 В= Ф 11 С= Ф 16
