D - EOMHP00612-13RU - 22/79
3.11.8
Управление вентиляторами в конфигурации "V"
Управление вентиляторами агрегата ACZ зависит от конфигурации агрегата. Если агрегат настроен как тип
"V", управление вентилятором осуществляется непосредственно с агрегата, если агрегат настроен как "W",
каждый контур будет управлять своими вентиляторами.
Управление вентиляторами используется в режимах "Охлаждение", "Охлаждение с гликолем" или
"Замораживание" для поддержания лучшего давления конденсации и в режиме "Нагревание" для поддержания
наилучшего давления испарения. Все режимы управления приведены для температуры насыщения газа.
3.11.8.1 Каскадирование вентиляторов
При необходимости вентиляторы можно каскадировать, пока хотя бы один компрессор работает. Поскольку
необходимо обеспечить надлежащее повышение при каскадировании для контура с более высокой
температурой насыщения конденсации в режиме "Охлаждение" или более низкой температурой насыщения
испарения в режиме "Нагревание", если оба контура включены, им задается одна и та же опорная температура
насыщения конденсации /температура испарения, которая рассчитывается как более высокая/низкая
температура насыщения конденсации/испарения каждого контура:
Ref_Sat_Con T = MAX ( T_Sat_Cond_T_Cir#1, T_Sat_Cond_T_Cir#1)
Ref_Sat_Evap T = MIN ( T_Sat_Evap_T_Cir#1, T_Sat_Evap_T_Cir#1)
Каскадирование вентиляторов вмещает от 4 до 6 общих вентиляторов, используя до 4 выходов для управления.
Общее количество включенных вентиляторов регулируется с изменением 1 или 2 вентиляторов на время, как
показано в следующей таблице:

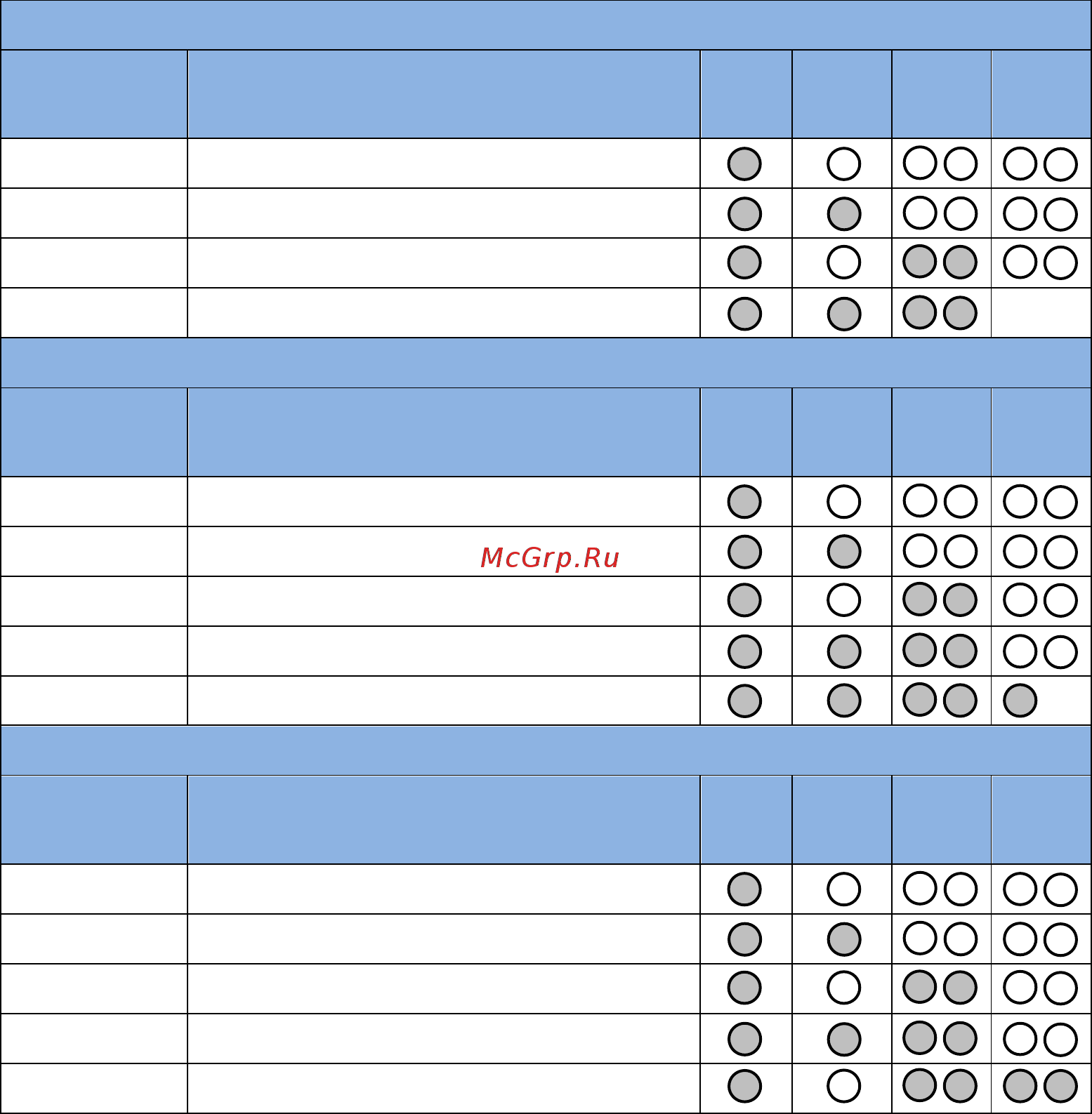

4 ВЕНТИЛЯТОРА
Каскад
вентиляторо
в
Выводы, включенные для каждого
каскада
Выв
од 1
Выво
д 2
Выво
д 3
Выво
д 4
1 1
2 1,2
3 1,3
4 1,2,3
5 ВЕНТИЛЯТОРОВ
Каскад
вентиляторо
в
Выводы, включенные для каждого
каскада
Выв
од 1
Выво
д 2
Выво
д 3
Выво
д 4
1 1
2 1,2
3 1,3
4 1,2,3
5 1,2,3,4
6 ВЕНТИЛЯТОРОВ
Каскад
вентиляторо
в
Выводы, включенные для каждого
каскада
Выв
од 1
Выво
д 2
Выво
д 3
Выво
д 4
1 1
2 1,2
3 1,3
4 1,2,3
5 1,3,4
